Os compressores de poço e de gás de processo da série DW são compressores alternativos de serviço pesado projetados para campos de petróleo e gás e indústrias de processos químicos.
Eles são amplamente utilizados para compressão de gás de cabeça de poço, recuperação de gás associada e diversas aplicações de reforço de gás de processo , onde a composição do gás, a flutuação de pressão e as condições operacionais são altamente exigentes.
Cada compressor é projetado de acordo com a composição do gás, pressão de entrada, pressão de descarga, vazão e condições do local, garantindo uma operação segura, estável e de longo prazo.
Aplicações de compressores de gás de processo
Compressão de gás de poço
Sistemas de Compressores de Gás Associados
Gás de Alimentação e Compressão de Gás de Síntese
Recuperação de gás residual e gás flash
Manuseio de gás de regeneração e gás não condensável
Recuperação de hélio e compressão rica de gás carbônico
Projeto de compressor de pistão alternativo para serviço pesado
Operação estável sob condições variáveis de pressão e vazão
Alta eficiência com baixo consumo de energia
Materiais resistentes à corrosão para gases contendo enxofre e mistos
Projeto de vedação otimizado para meios tóxicos e inflamáveis
Adequado para gás associado, gás de craqueamento e gás de síntese
Estrutura e Configuração
O compressor adota uma estrutura tipo D (simétrica e balanceada) com compressão em vários estágios.
Os principais destaques do design incluem:
Projeto de lubrificação isenta de óleo ou controlada (com base nos requisitos de gás)
Estrutura de peça de distância dupla evitando contaminação por óleo
Opções de resfriamento a água / resfriamento a ar / resfriamento misto
Sistema de controle PLC com funções de proteção e monitoramento
Faixa de pressão e estágios de compressão personalizados
Seleção de material e vedação específicos para gás
Design montado em skid ou em contêiner
Opções motorizadas ou acionadas por motor
Projetado de acordo com o fluxo do processo do projeto
Área de aplicação
Os compressores de gás de forno de coque são amplamente utilizados na indústria de coque (recuperação de gás e dessulfurização/desnitrificação), síntese química (purificação de amônia/uréia/metanol/hidrogênio), utilização de energia (geração de energia a gás), proteção industrial e utilização de recursos (produção de biogás) e cenário de somet (SMELETE) e cenário industrial de aço) e cenário de aço) e cenário industrial de aço (smorting de biogás), e cenário de steel) e cenário de aço) e cenário industrial de aço (smelim de biogás) e cenário industrial de aço) e cenário de aço. Suas vantagens principais estão no design resistente à corrosão (adequado para composição de enxofre/amônia), desempenho à prova de explosão (nível de explosão de explosão Exdiict4) e ampla capacidade de ajuste de condição (controle de materiais de freqüência de pás de conversão de pás de pás a pás de pás de pás de pás de pás de pás de pás de pás de pás de pás de pás de pás de pás de pisca de êxtas de coque, por meio de pás de pás de sugestão.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.
O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.
O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.
 |  |

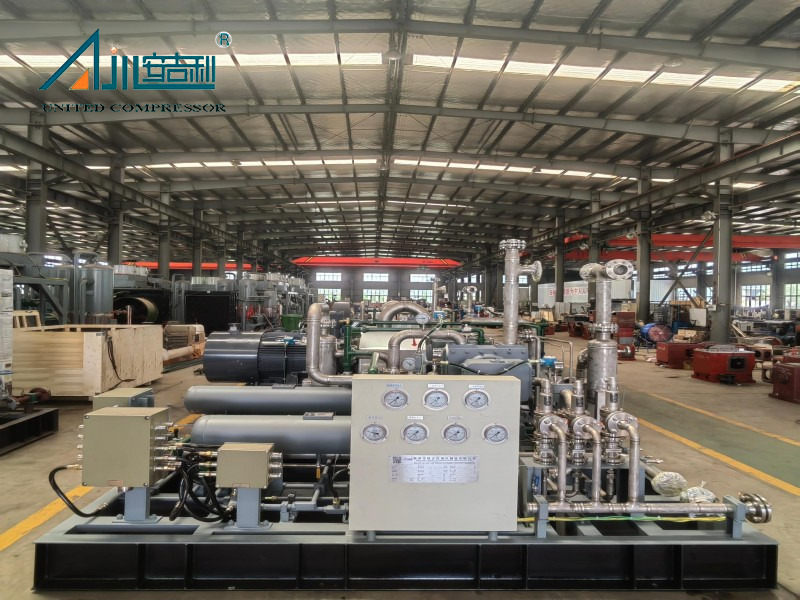

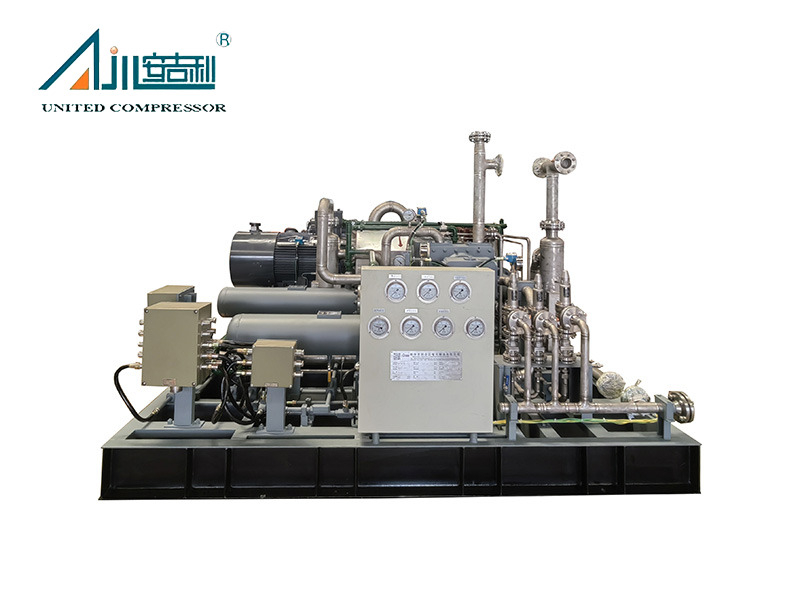

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Parâmetro técnico
Abaixo estão os modelos típicos de compressores de gás de processo.
A configuração real será personalizada de acordo com os requisitos do seu projeto.
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape mpa （g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado a ar | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Azoto | 895 | 1.6 | 55 | Refrigerado a ar | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloreto de hidrogênio | 55 | 0.5 | 11 | Refrigerado a ar | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0,3-34 | Vapor flash | 75 | 0,03 ～ 3,4 | 18.5 | Refrigerado a ar | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0,5) -10 | Gás associado | 50 ～ 100 | 1 | 75 | Refrigerado a ar | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0,2 ～ 1,5) -12 | PÂNTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado a ar | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Resfriamento misto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0,5-7,25 | Cloreto de metileno | 3.5 | 0.725 | 160 | Resfriamento misto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0,2) -8 | Clorometano | 436 | 0.8 | 75 | Resfriamento misto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 h | Recuperação de Elium GA | 450 | 1.1 | 37 | Resfriamento misto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0,2) -25 | Gas de matéria -prima | 800 | 2.5 | 160 | Refrigerado a água | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoreto de vinilideno | 418 | 1.8 | 75 | Refrigerado a água | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0,2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado a água | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloreto de etila | 470 | 0.6 | 55 | Refrigerado a água | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de matéria -prima | 2900 | 5.0 | 160 | Refrigerado a água | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6 ）6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado a água | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mistos | 200 | 0.35 | 18.5 | Refrigerado a água | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloreto de vinil | 100 | 0.35 | 15 | Refrigerado a água | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado a água | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amônia | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado a água | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado a água | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gás em condes | 653 | 0.3 | 45 | Refrigerado a água | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2,8 ～ 3.2) -7,6 | Gás rico em carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado a água | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gás da cabeça do poço | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado a água | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0,5-4 | -Pentadieno, nitroge | 300 | 0.4 | 30 | Refrigerado a água | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0,02-15 | Gás de cauda | 500 | 1.5 | 90 | Refrigerado a água | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0,2-6 | Gás de dessorção | 450 | 0.6 | 75 | Refrigerado a água | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0,2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado a água | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | Uoromonochloroeth | 887 | 1.8 | 132 | Refrigerado a água | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gás | 206 | 0.5 | 22 | Refrigerado a água | 3200 × 2800 × 1800 | 3000 | |
Caso do projeto
 |  |  |
| Ningxia Zhongneng New Materiais Engenharia | Alibek Oilfield, no sul do Cazaquistão | Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd. |
O compressor pode ser fornecido em várias formas estruturais, incluindo o tipo D, m-tipo M, s-type, tipo W, V-Type e Z-tipo Z. Isso permite que os clientes escolham a estrutura mais adequada com base em seus requisitos específicos de instalação e operacional.
O compressor DW-14.4 / (0,03-0,07) -17 -17 do forno de coque suporta o resfriamento de água, o resfriamento de ar e os métodos de resfriamento misto. Os clientes podem selecionar o método de refrigeração apropriado de acordo com o ambiente de trabalho e as necessidades de refrigeração.
Sim, o produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes. Isso inclui personalização com base na taxa de fluxo, pureza, pressão, ambiente de uso, propósito principal e outros requisitos específicos do cliente, do design à personalização do produto.
Fabricante experiente de compressores de cabeça de poço e de gás de processo
Referências comprovadas em projetos de campos petrolíferos e processos químicos
Usinagem, montagem e testes internos
Cada unidade testada sob condições de trabalho simuladas antes da entrega
