Composição de gás (mol%): Gas de regeneração
Taxa de fluxo: 2654-3153kg/h （2,3m³/min）
Pressão de ingestão: 2.8-6.2mpa.g
Temperatura de entrada: 25-50 ℃
Pressão de escape: 3.1-6.4mpa.g
Principal energia motora: 75kW
Dimensões gerais da máquina: Aproximadamente 3500 × 3000 × 1850mm
Peso da máquina inteira: Aproximadamente 4t
| Quantidade: | |
|---|---|

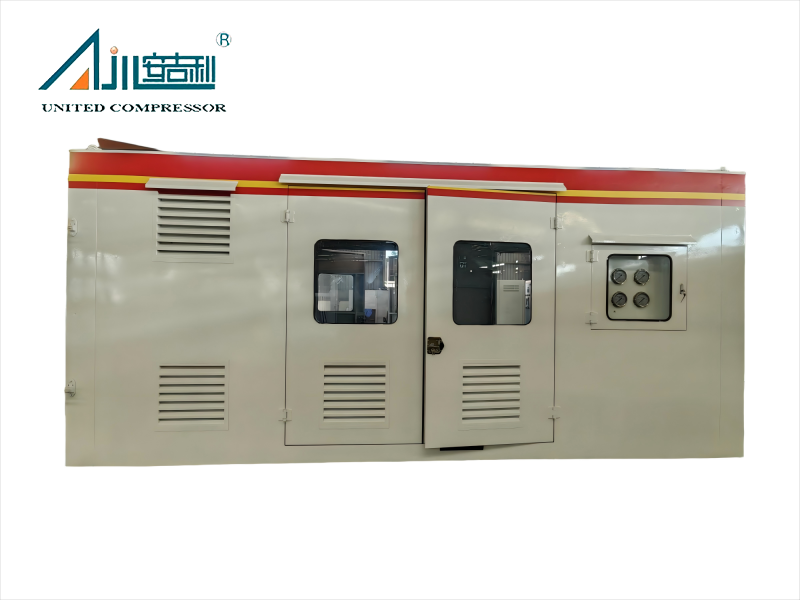

O compressor de gases de regeneração de DFWD-2.3/(28-62)-(31-64) , é feito sob medida para a compressão e o manuseio eficientes de regeneração em operações de petróleo e campo de gás-especificamente projetadas para atender às condições de trabalho exigentes do campo de gás Kekeya em Xinjiang. Integrando a tecnologia de pistão recíproco maduro com um design estrutural robusto, este compressor garante desempenho estável e confiável em ambientes de instalação ao ar livre ao ar livre, adaptando-se perfeitamente às faixas de temperatura variáveis da região e condições climáticas severas.
Com uma taxa de fluxo de volume nominal de 2,3 m³/min , o compressor opera com uma faixa de pressão de ingestão de 2,8-6,2 mpa.g e uma faixa de pressão de escape de 3,1-6,4 MPa.g, tornando-o altamente adequado para cenários de processamento de gás de regeneração que requerem controle preciso da pressão. Alimentado por um motor principal de 75 kW (Modelo: YBBP-315M-8, um motor adaptado ao platô), possui dimensões gerais compactas de aproximadamente 3500 × 3000 × 1850 mm (sujeito a dimensões reais) e um peso total em torno de 4 T.
Aplicado no M
Processo de regeneração de peneira olecular
Unidades de desidratação de gás, sistemas de reciclagem de gás de regeneração em instalações de separação de campos de petróleo e gás ou processos de suporte de purificação de gás industrial, esse compressor de gás regeneração oferece desempenho de compressão consistente. Ele não apenas garante a estabilidade do sistema de gás de regeneração, mas também contribui para melhorar a eficiência energética geral de toda a unidade de processamento de gás.
O compressor de gás de regeneração DFWD-2.3/(28-62)-(31-64) foi projetado com foco na operação estável a longo prazo e proteção estrita de pureza média. Seu projeto de compressão de um estágio minimiza a perda de pressão durante o processo de compressão, garantindo um manuseio eficiente de gás com baixo consumo de energia. Equipado com um Siemens Smart-200 PLC e uma tela sensível ao toque colorida de 7 polegadas da Weinview, a unidade apresenta um alto nível de automação-compensando o monitoramento em tempo real dos parâmetros-chave (como pressão de admissão/escape, pressão do óleo e temperatura) e proteção automática de alarme e desligamento. Isso reduz significativamente a intervenção manual e os erros operacionais.
Encontrado com componentes fabricados com precisão (incluindo hastes de pistão endurecidas de 42crmo e cilindros de ferro dúctil qt600-3), o compressor opera com baixa vibração (atendendo a São de GB/T 777-2003) e um ruído baixo (≤85 db a 1 metro, em linha com GB/t 4988202020, em 1777-2003, a São de São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São, em São em São, em São em São, em São em São e Saifers. O projeto de lubrificação sem óleo para o cilindro e a embalagem garante que o óleo lubrificante não contamine o gás de regeneração, mantendo a pureza do meio e atendendo aos requisitos estritos dos sistemas de processamento de gás.

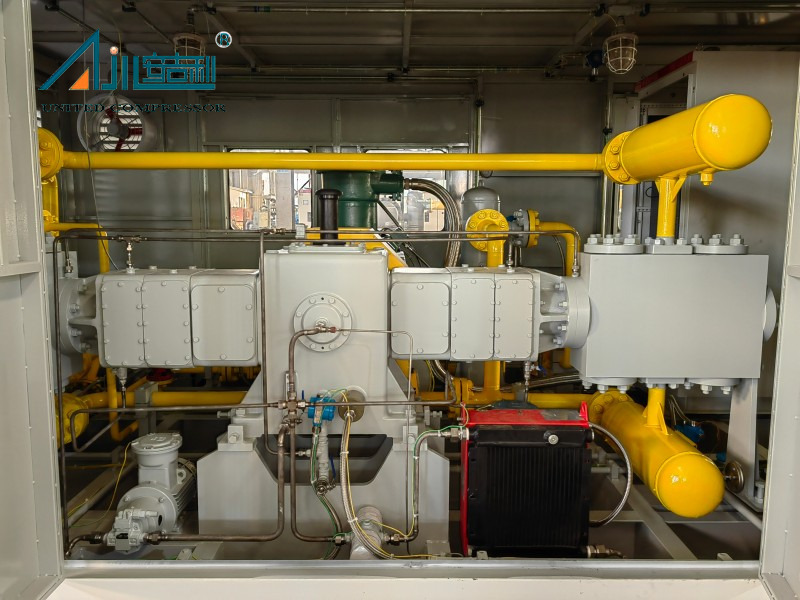

Este compressor adota uma estrutura do tipo D (equilíbrio simétrico) com duas linhas de cilindros, garantindo operação equilibrada e redução do desgaste mecânico durante a compressão de alta pressão. O cárter, criado a partir de ferro fundido cinza HT250, serve a um objetivo duplo como suporte estrutural e um reservatório de petróleo lubrificante. É integrado a válvulas de drenagem de óleo, portas de observação em nível de óleo e portas de enchimento de óleo do assento, facilitando a inspeção e manutenção diárias convenientes.
O projeto do corpo intermediário duplo possui um espaço maior que o dobro do curso, impedindo efetivamente o petróleo lubrificante do cárter no cilindro - protegendo a proteção do gás de regeneração da contaminação por petróleo. Tanto a cabeça do cilindro quanto o cilindro são feitos de ferro dúctil qt600-3, com válvulas de ar estruturadas de malha organizadas axialmente que otimizam o fluxo de gás e aumentam a eficiência da compressão. Essa construção robusta permite que o compressor suporta temperaturas extremas (variando de -22,7 ℃ a 39,5 ℃) e condições de alta tempestade de areia no campo de gás Kekeya, garantindo uma operação durável a longo prazo.
Em consideração das necessidades de manutenção no local, o compressor está equipado com um dispositivo de giro manual para facilitar as operações de depuração e manutenção. As principais peças vulneráveis (como anéis de pistão, anéis de guia e embalagem) têm uma vida útil de não menos de 6000 horas, enquanto os componentes principais (incluindo o eixo de manivela, a biela e a crosshead) têm uma vida útil de não menos de 30000 horas - reduzindo a frequência da frequência dos custos de substituição e manutenção de peças.

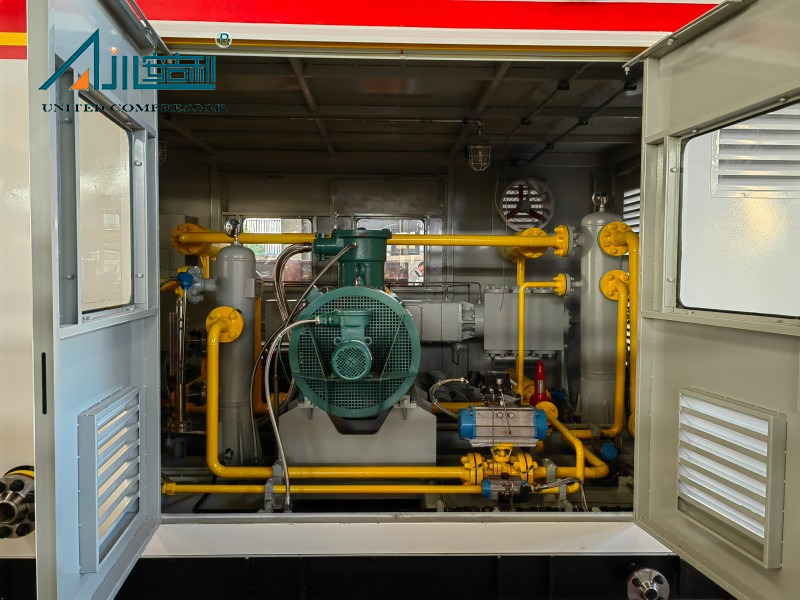

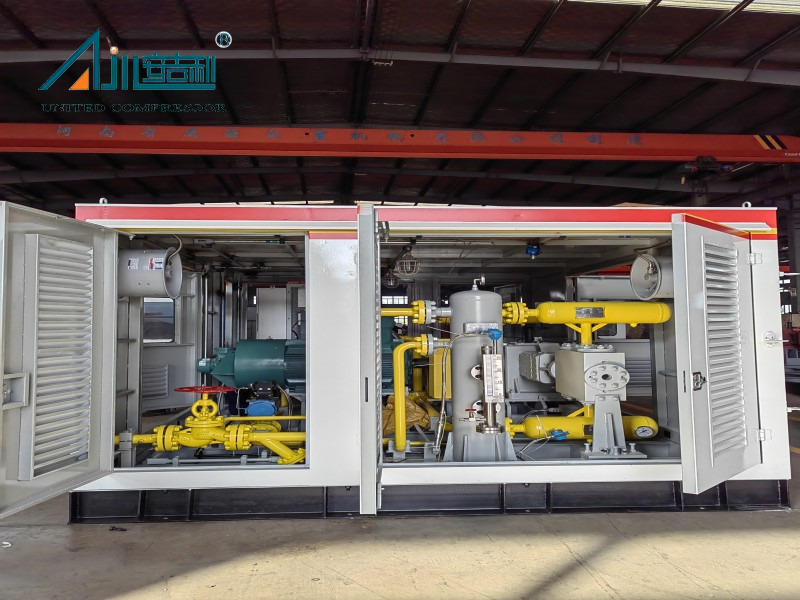

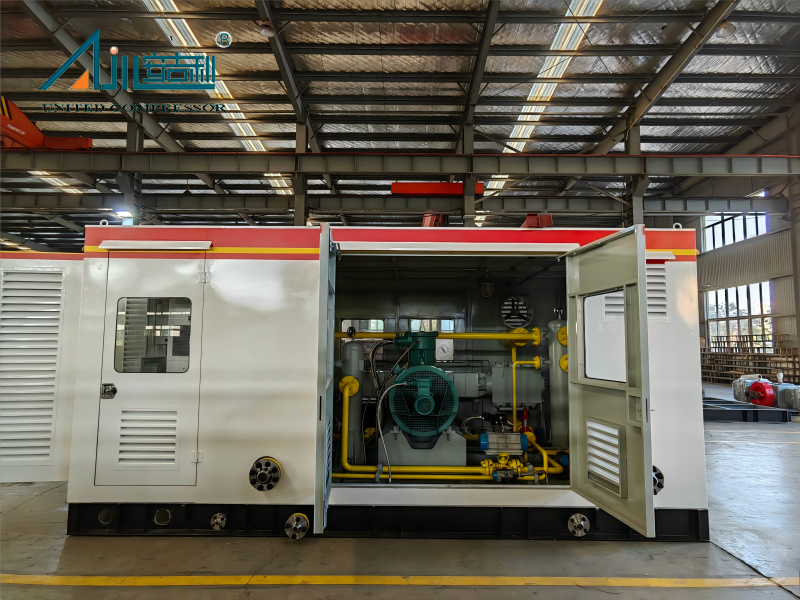

Para integração do sistema, o compressor foi projetado com instalação montada em skid, integrando todos os componentes principais e sistemas auxiliares (como o sistema de lubrificação e o sistema de instrumentos) em uma única estrutura de base para instalação rápida no local. O gabinete de controle à prova de explosão está equipado com uma interface de comunicação RS485 e adota o protocolo Modbus-RTU, permitindo a comunicação perfeita com o sistema DCS do usuário para obter uma operação não assistida. Além disso, as conexões de entrada e saída estão em conformidade com o padrão de flange de tubo de aço HG/T 20592-2009, garantindo compatibilidade com pipelines de processo no local.
Apoiado pelo conformidade com vários padrões nacionais e industriais-incluindo a API 618-2016 (para os compressores recíprocos nas indústrias de petróleo, química e gases naturais), GB 150-2011 (para vasos de pressão) e GB 50058-2014 (para design elétrico em ambientes de explosivos)-a força de segurança. Os principais componentes são provenientes de fornecedores domésticos conhecidos: por exemplo, o motor à prova de explosão é fornecido pelo Shanghai Pinxing, o acoplamento do diafragma por Wuxi Chuangming e a válvula de ar por Yangzhou Baohua/Shanghai Ruixin-garantindo a estabilidade do desempenho da unidade.
O compressor foi totalmente verificado por meio de inspeções estritas de fábrica, incluindo testes de desempenho de material para peças-chave, testes não destrutivos para soldas e testes de pressão para componentes portadores de pressão. Isso garante que atenda aos requisitos de design antes da entrega e estabeleça uma base sólida para uma operação confiável no local.
Área de aplicação
O compressor de gás de regeneração DFWD-2.3/(28-62)-(31-64) é desenvolvido especificamente para o processamento e utilização eficiente do gás de regeneração em sistemas relacionados ao campo de petróleo e gás, com cenários de aplicação do núcleo, incluindo:
Unidade de desidratação de gás natural: usado no processo de regeneração da peneira molecular para comprimir o gás de regeneração, garantindo regeneração efetiva de peneiras moleculares e mantendo a eficiência de desidratação da unidade.
Sistema de separação de gás no campo de petróleo e gás: fornece gás de regeneração comprimido para a regeneração de adsorventes no processo de separação de gás, garantindo o efeito de separação dos gases alvo (como metano, etano) e melhorando a qualidade do produto a gás.
Suporte de purificação de gás industrial: fornece a regeneração de pressão estável para equipamentos de purificação de gás (como elementos de filtro e adsorveiros), ajudando a restaurar a capacidade de purificação do equipamento e prolongar sua vida útil.
Operações no local de petróleo e gás de platô: adaptado a ambientes de alta altitude (1830-1900 m) e grandes diferenças de temperatura, atende às necessidades de processamento de gás de regeneração dos campos de petróleo e gás em regiões de platô como o campo de gases de Kekeya em Xinjiang.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
O compressor adota um tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado a ar, tipo de pistão recíproco, compressão de 2 linhas de 2 linhas e toda a unidade é fornecida em uma configuração montada em skid.
O cárter do compressor é feito de ferro fundido cinza (grau de material: HT250) e é fornecido com quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para atender às necessidades de lubrificação do compressor; O plano superior do cárter está equipado com uma interface para instalar uma placa de tampa de preenchimento de óleo (porta respiratória). Além disso, o cárter também é configurado com interfaces sobressalentes, como uma porta de drenagem de óleo, uma porta de observação de bitola de nível de óleo, uma porta de enchimento de óleo do assento do rolamento e uma interface para instalar componentes de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do gabinete e está equipada com uma válvula de esfera manual, usada especialmente para drenar o óleo do cárter.
O corpo intermediário do compressor adota uma estrutura corporal dupla intermediária, e o espaço do corpo intermediário é projetado para ser maior que o dobro do curso. Essa estrutura pode efetivamente impedir que o óleo lubrificante no cárter flua para o cilindro, garantindo assim que o óleo lubrificante do compressor não contamine o meio de gás de regeneração. O cilindro do compressor é feito de ferro dúctil (grau de material: qt600-3) e adota um projeto de lubrificação sem óleo, que elimina a necessidade de lubrificação por injeção de óleo durante a operação. A cabeça do cilindro também é feita de ferro dúctil (grau de material: qt600-3) e as válvulas de ar são dispostas axialmente na cabeça do cilindro para garantir o fluxo liso de gás durante o processo de compressão.
 |  |
O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |

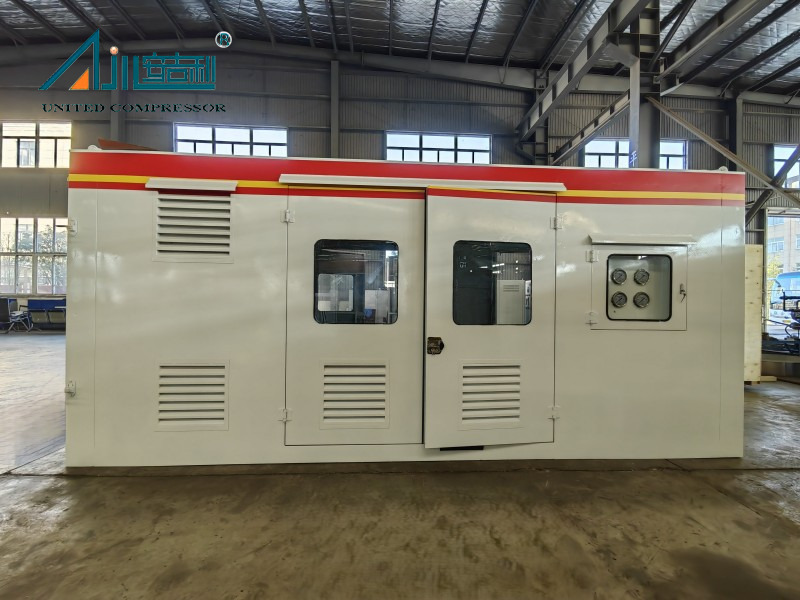

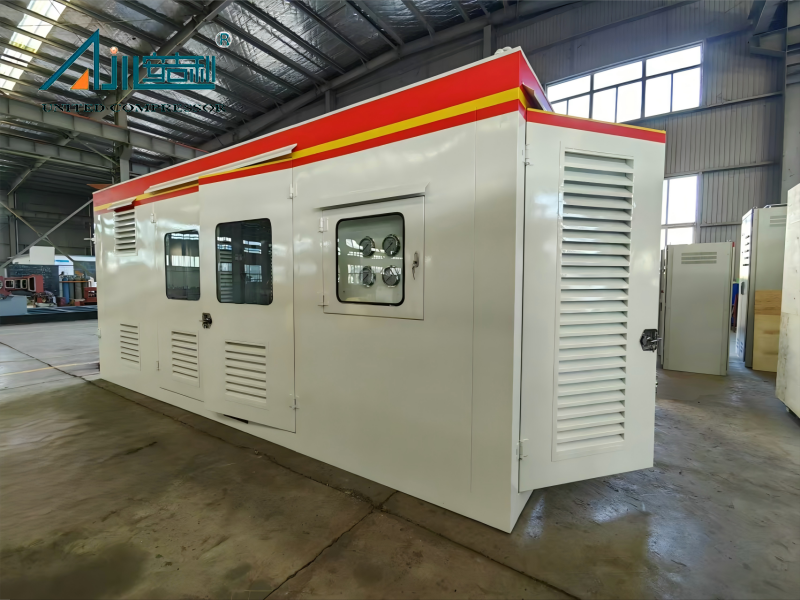

| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Caso do projeto
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape mpa （g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado a ar | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Azoto | 895 | 1.6 | 55 | Refrigerado a ar | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloreto de hidrogênio | 55 | 0.5 | 11 | Refrigerado a ar | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0,3-34 | Vapor flash | 75 | 0,03 ～ 3,4 | 18.5 | Refrigerado a ar | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0,5) -10 | Gás associado | 50 ～ 100 | 1 | 75 | Refrigerado a ar | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0,2 ～ 1,5) -12 | PÂNTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado a ar | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Resfriamento misto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0,5-7,25 | Cloreto de metileno | 3.5 | 0.725 | 160 | Resfriamento misto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0,2) -8 | Clorometano | 436 | 0.8 | 75 | Resfriamento misto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 h | Recuperação de Elium GA | 450 | 1.1 | 37 | Resfriamento misto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0,2) -25 | Gas de matéria -prima | 800 | 2.5 | 160 | Refrigerado a água | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoreto de vinilideno | 418 | 1.8 | 75 | Refrigerado a água | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0,2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado a água | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloreto de etila | 470 | 0.6 | 55 | Refrigerado a água | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de matéria -prima | 2900 | 5.0 | 160 | Refrigerado a água | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6 ）6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado a água | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mistos | 200 | 0.35 | 18.5 | Refrigerado a água | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloreto de vinil | 100 | 0.35 | 15 | Refrigerado a água | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado a água | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amônia | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado a água | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado a água | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gás em condes | 653 | 0.3 | 45 | Refrigerado a água | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2,8 ～ 3.2) -7,6 | Gás rico em carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado a água | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gás da cabeça do poço | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado a água | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0,5-4 | -Pentadieno, nitroge | 300 | 0.4 | 30 | Refrigerado a água | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0,02-15 | Gás de cauda | 500 | 1.5 | 90 | Refrigerado a água | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0,2-6 | Gás de dessorção | 450 | 0.6 | 75 | Refrigerado a água | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0,2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado a água | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | Uoromonochloroeth | 887 | 1.8 | 132 | Refrigerado a água | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gás | 206 | 0.5 | 22 | Refrigerado a água | 3200 × 2800 × 1800 | 3000 | |
Caso do projeto
 |  |  |
| Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto | Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Ningxia Zhongneng New Materiais Engenharia |
It is specifically engineered for regeneration gas (with detailed components including C1: 68.18-81.18mol%, C2: 7.86-9.36mol%, C3: 2.44-2.90mol%, N2: 3.68-19.08mol%, and trace amounts of CO2 and H2O at 0.01mol% each), which is tailored to the regeneration gas processing needs of oil and Sistemas de campo de gás (por exemplo, Kekeya Gas Field em Xinjiang).
Opera com uma faixa de pressão de admissão de 2,8-6,2 mpa.g; Sob diferentes condições de trabalho, a pressão máxima de ingestão é de 6,2 MPa.g (para as condições de trabalho 2 e 3) e a pressão mínima de ingestão é de 3 mPa.g (para todas as condições de trabalho), garantindo a adaptabilidade a condições de pressão variáveis no local.
O compressor adota um design refrigerado a ar para o cilindro e a embalagem; O sistema de lubrificação também usa um refrigerador de óleo refrigerado a ar para manter a temperatura de suprimento de óleo em ≤55 ℃. Esta configuração refrigerada ao ar elimina a necessidade de um sistema de resfriamento de água, tornando-o adequado para instalação ao ar livre ao ar livre em áreas de escarço de água ou platô frio.

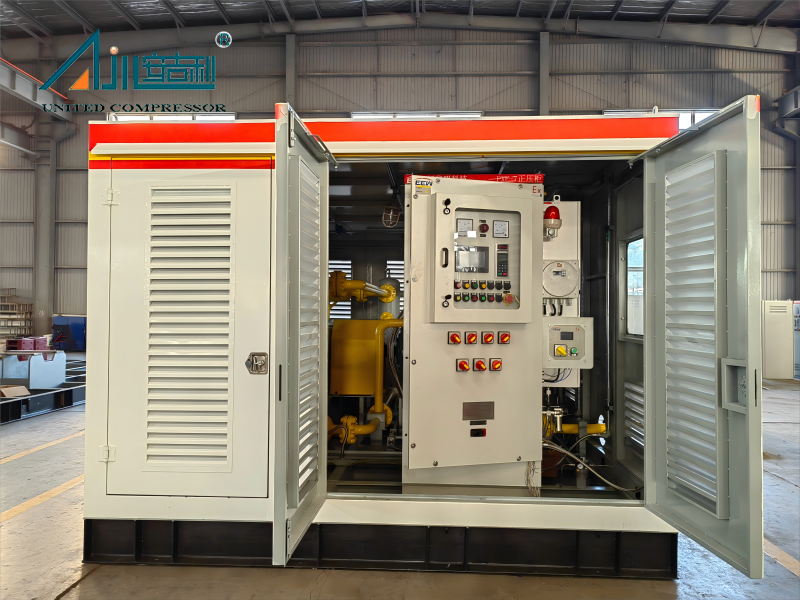

Sim, o gabinete de controle à prova de explosão está equipado com uma interface de comunicação RS485 e adota o protocolo de comunicação Modbus-RTU, que pode se conectar perfeitamente ao sistema DCS do usuário. Isso permite o monitoramento remoto dos parâmetros operacionais (por exemplo, pressão de ingestão/escape, temperatura) e controle remoto, realizando operação não assistida da unidade.
Peças vulneráveis (como anéis de pistão, anéis de guia e embalagem) têm uma vida útil de não menos de 6.000 horas, enquanto os componentes principais (incluindo o eixo de manivela, a biela de conexão, a cruz e o pistão) têm uma vida útil de não menos de 30.000 horas-reduzindo a frequência da frequência de reposição de componentes e custos de manutenção de longo prazo.
