Composição de gás (mol%): Gás associado
Taxa de fluxo: 2400-12000nm ³/d
Pressão de ingestão: 0-0.5 Toques
Temperatura de entrada: ≤ 45 ℃
Pressão de escape: 10 troca
Principal energia motora: 75kW
Dimensões gerais da máquina: Aproximadamente 3500 × 2800 × 1850mm
Peso da máquina inteira: Aproximadamente 4,5t
| Quantidade: | |
|---|---|

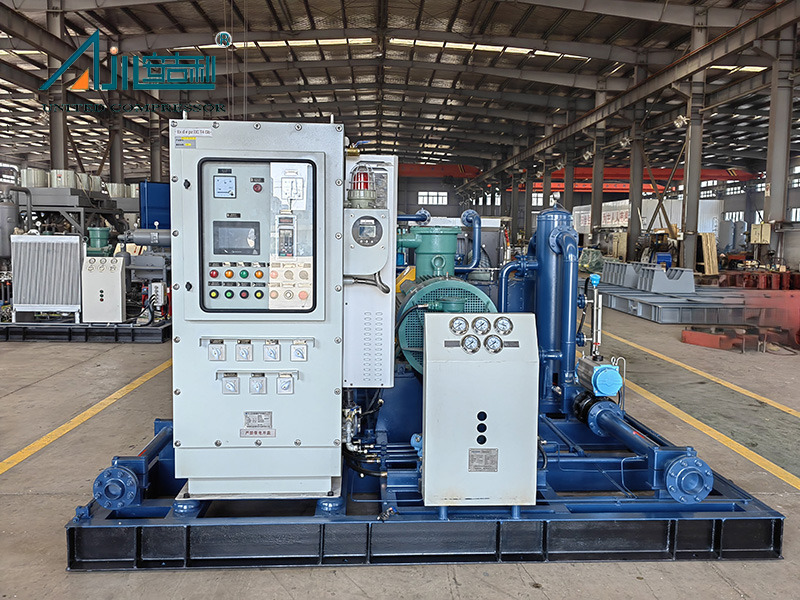

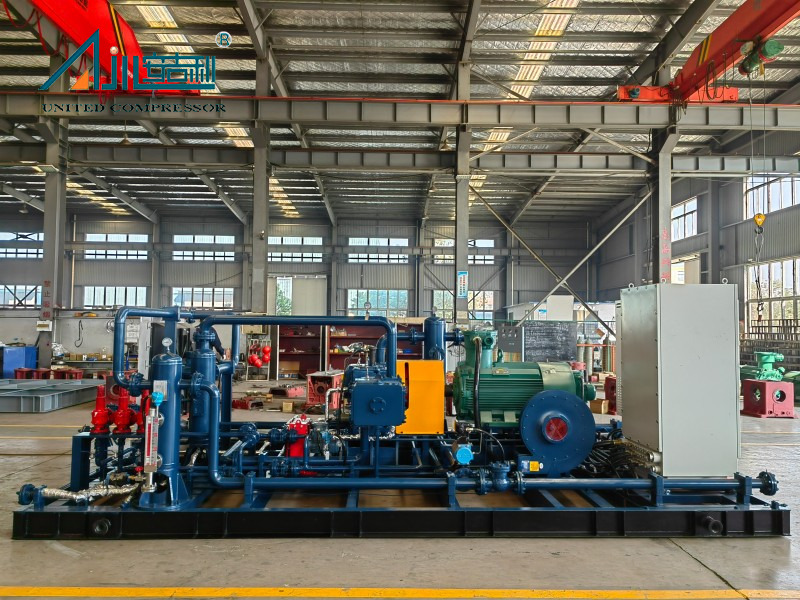

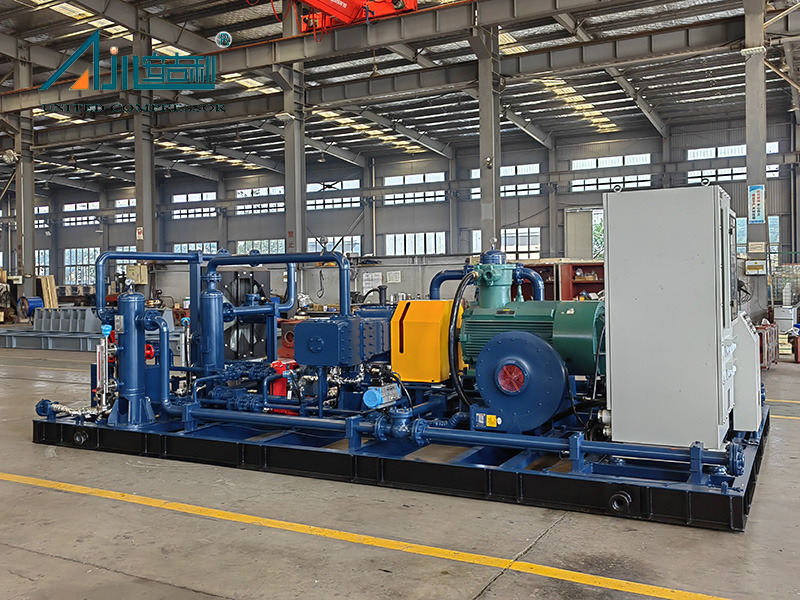

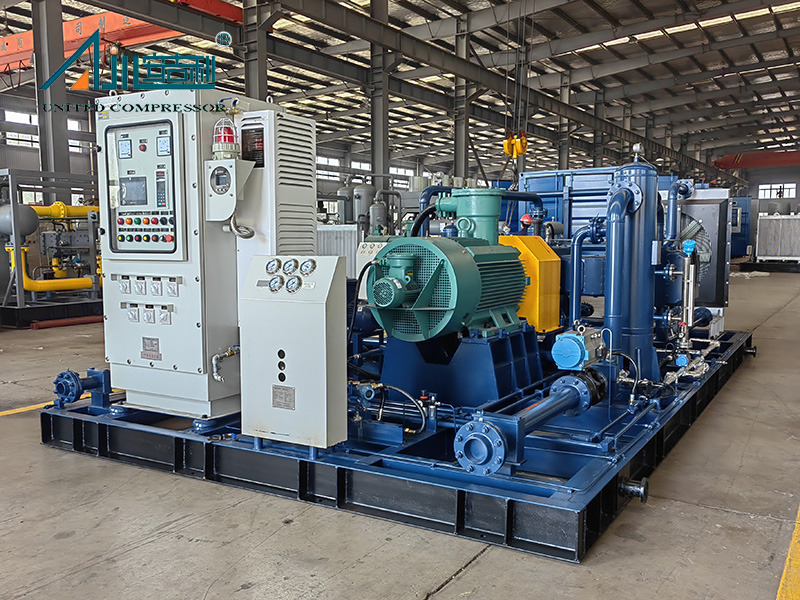

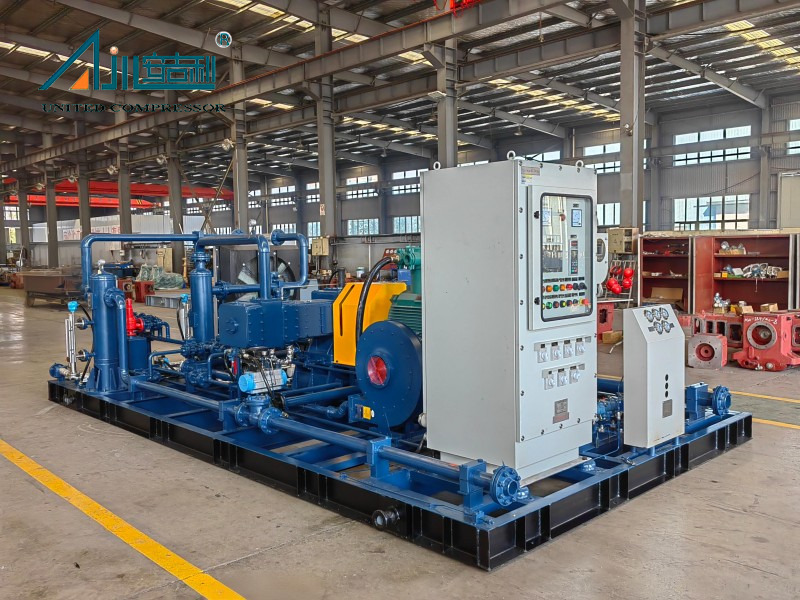

O compressor de gás especial DFW-6.57 0-0.5-10 , fabricado pelo Compressor United Bengbu, é um equipamento de alto desempenho projetado especificamente para manuseio eficiente de gás associado nos campos de petróleo e gás. Projetado para atender às demandas rigorosas do processamento de gás industrial, este compressor combina tecnologia avançada com construção robusta para garantir uma operação confiável em diversas aplicações.
Com uma capacidade de processamento de 2400-12000nm³/d , ele opera a uma pressão de ingestão de 0-0,5 barg e uma pressão de escape de 10 bargs , tornando-o ideal para cenários que requerem compressão estável a gás. A unidade é alimentada por um motor principal de 75kW e possui dimensões gerais compactas de aproximadamente 3500 × 2800 × 1850 mm, com um peso total de cerca de 4,5T, garantindo que ela possa se encaixar em vários layouts industriais sem requisitos de espaço excessivos.
Seja usado nas estações de recebimento de GNL, sistemas de coleta de gás associados, fornecimento de combustível industrial ou projetos de governança ambiental, esse compressor especial de gás oferece desempenho consistente, ajudando a reduzir as emissões e aumentar a eficiência energética.
O compressor de gás especial DFW-6.57 0-0.5-10 é construído para alta eficiência e confiabilidade a longo prazo. Seu design avançado minimiza a perda de energia, garantindo a compressão ideal de gás com o mínimo de consumo de energia. A unidade possui um alto grau de automação, reduzindo a intervenção manual e os erros operacionais.
Equipado com componentes de engenharia de precisão, ele opera com baixos níveis de vibração e ruído, criando um ambiente de trabalho mais seguro e confortável. O sistema de lubrificação sem óleo impede a contaminação média, tornando-o adequado para lidar com gases sensíveis como o gás associado, onde a pureza é crítica.
Este compressor adota uma estrutura do tipo D (equilíbrio simétrico) , com compressão de 2 linhas e 3 estágios para saída de pressão consistente. O cárter, feito de ferro fundido cinza de alta qualidade, serve como base estrutural e uma unidade de armazenamento de óleo, com válvulas de drenagem de óleo integradas e portas de observação para facilitar a manutenção.
Um projeto de corpo intermediário duplo garante que o óleo do cárter não possa entrar no cilindro, protegendo o meio de gás da contaminação. Cilindros e cabeças de cilindro são construídos a partir de ferro fundido cinza ou aço forjado, com válvulas de ar organizadas axialmente para fluxo de gás eficiente. Esta construção robusta garante a durabilidade, mesmo em severos industriais
condições.
Reconhecendo que as necessidades industriais variam, o DFW-6.57 0-0.5-10 O compressor de gás especial oferece uma personalização extensa. Os clientes podem escolher entre várias formas estruturais (Métodos de Métodos do Tipo S, Tipo S, do Tipo S, do tipo V) e de resfriamento (resfriamento misto e resfriado a ar, resfriado a ar) com base em seu ambiente.
As opções de instalação incluem configurações fixas, móveis, montadas em skid ou do tipo de cabine, enquanto os modos de unidade variam de motor ao motor a diesel. A embalagem e o transporte também são adaptados aos requisitos, com opções de transporte marítimo, ar ou terrestre e embalagens em cabines de metal, caixas de madeira ou cabines à prova de som.
Apoiado por 4 patentes -chave - incluindo uma manga protetora de rosca da haste do pistão (ZL 2017 2 1907021.7) e um dispositivo de suporte do anel de pistão (ZL 2018 2 0294776.2) - Esse compressor garante a excelência técnica. Ele foi implantado com sucesso em projetos em todo o mundo, como o campo petrolífero de alibek no sul do Cazaquistão, a instalação de produção de etileno de Lanzhou petroquímica e a engenharia de novos materiais de Ningxia Zhongneng, demonstrando sua adaptabilidade aos padrões industriais globais.
Área de aplicação
Os compressores de gás associados são projetados especificamente para a utilização eficiente do gás associado nos campos de petróleo e gás.
Estação de recepção de GNL/Tanque de armazenamento: recupere o pântano para reduzir a pressão do tanque e evitar a ventilação do flare
Sistema de coleta e transporte de gás associado: fornecendo energia para pressurização e transporte de tubulações, adaptando -se a condições complexas de terreno
Fornecimento de combustível industrial: fornecendo fonte de gás estável para conjuntos/caldeiras geradoras, melhorando a eficiência da utilização de energia
Campo de Governança Ambiental: Reduza as emissões de gases de efeito estufa e ajude a alcançar objetivos de neutralidade de carbono
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.
O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.
O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.
 |  |

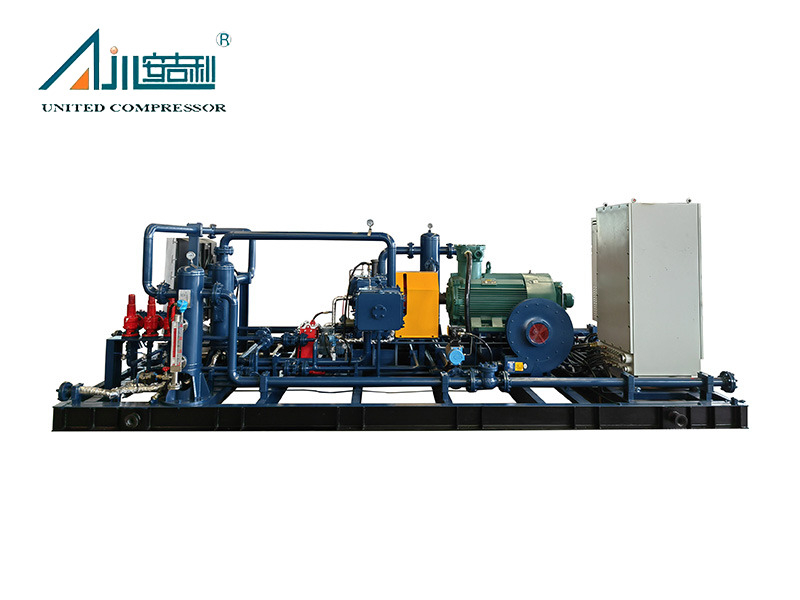

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Caso do projeto
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape mpa （g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado a ar | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Azoto | 895 | 1.6 | 55 | Refrigerado a ar | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloreto de hidrogênio | 55 | 0.5 | 11 | Refrigerado a ar | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0,3-34 | Vapor flash | 75 | 0,03 ～ 3,4 | 18.5 | Refrigerado a ar | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0,5) -10 | Gás associado | 50 ～ 100 | 1 | 75 | Refrigerado a ar | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0,2 ～ 1,5) -12 | PÂNTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado a ar | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Resfriamento misto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0,5-7,25 | Cloreto de metileno | 3.5 | 0.725 | 160 | Resfriamento misto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0,2) -8 | Clorometano | 436 | 0.8 | 75 | Resfriamento misto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 h | Recuperação de Elium GA | 450 | 1.1 | 37 | Resfriamento misto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0,2) -25 | Gas de matéria -prima | 800 | 2.5 | 160 | Refrigerado a água | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoreto de vinilideno | 418 | 1.8 | 75 | Refrigerado a água | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0,2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado a água | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloreto de etila | 470 | 0.6 | 55 | Refrigerado a água | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de matéria -prima | 2900 | 5.0 | 160 | Refrigerado a água | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6 ）6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado a água | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mistos | 200 | 0.35 | 18.5 | Refrigerado a água | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloreto de vinil | 100 | 0.35 | 15 | Refrigerado a água | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado a água | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amônia | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado a água | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado a água | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gás em condes | 653 | 0.3 | 45 | Refrigerado a água | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2,8 ～ 3.2) -7,6 | Gás rico em carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado a água | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gás da cabeça do poço | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado a água | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0,5-4 | -Pentadieno, nitroge | 300 | 0.4 | 30 | Refrigerado a água | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0,02-15 | Gás de cauda | 500 | 1.5 | 90 | Refrigerado a água | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0,2-6 | Gás de dessorção | 450 | 0.6 | 75 | Refrigerado a água | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0,2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado a água | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | Uoromonochloroeth | 887 | 1.8 | 132 | Refrigerado a água | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gás | 206 | 0.5 | 22 | Refrigerado a água | 3200 × 2800 × 1800 | 3000 | |
Caso do projeto
 |  |  |
| Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto | Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Ningxia Zhongneng New Materiais Engenharia |
Ele é projetado principalmente para gás associado , mas pode ser personalizado para lidar com outros gases especiais com base nos requisitos do cliente para pureza, vazão e pressão.
O compressor opera com eficiência com uma temperatura de entrada de ≤45 ℃ , garantindo estabilidade, mesmo em ambientes industriais de alta temperatura.
As opções de embalagem incluem cabines de metal, caixas de madeira ou cabines à prova de som, com transporte via mar, ar ou terra - lacrendo as necessidades de localização e logística do cliente.
Sim, o Bengbu United Compressor fornece um serviço abrangente pós-venda, incluindo orientação de instalação, treinamento de manutenção e suporte técnico para garantir o desempenho ideal durante toda a vida útil do compressor.
