Trans-C4H8-0.12, CIS-C4H8-0.07, butene-4-0.3, Isobutane-0.15, n-butane-0.31
Destilato de gasolina -0,03, nitrogênio -0,02;
Taxa de fluxo de inalação: 2000m ³/h (mínimo 300m ³/h)
Temperatura de entrada: 60 ℃
Pressão de ingestão: 0.11MPa. UM
Pressão de escape: 0,9MPa. UM
Principal energia motora: 250kW
Dimensões gerais da máquina: Aproximadamente 6800 × 3200 × 2350mm
Peso da máquina inteira: Aproximadamente 18t
| Quantidade: | |
|---|---|

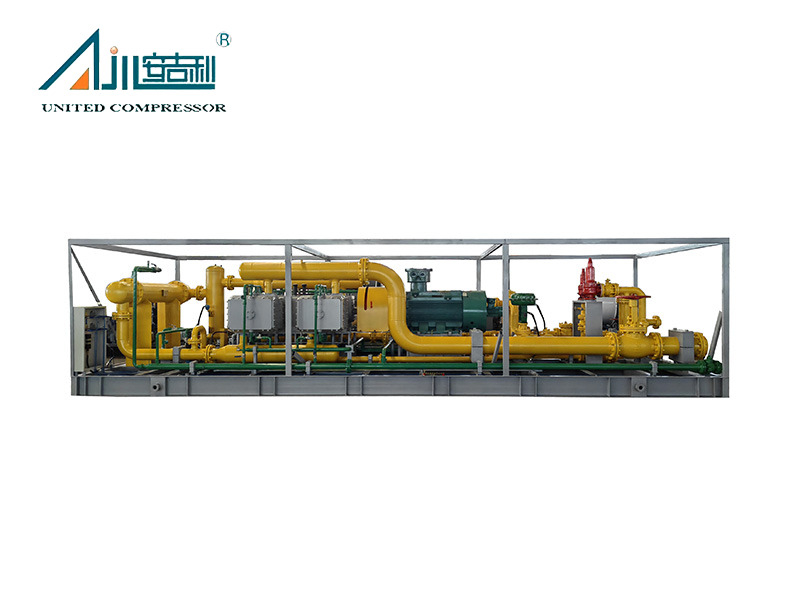

O MW-33.4 0.1-8 Compressor de gás especial é uma solução industrial de alto desempenho, projetada pelo Compressor United Bengbu, um fabricante líder com sede na China. Projetado para manusear misturas de gases complexas, esse compressor se destaca no processamento de uma variedade de componentes, incluindo trans-C4H8 (0,12), CIS-C4H8 (0,07), buteno-4 (0,3), isobutano (0,15), n-butano (0,31), distilato a gasolina (0,03), e Nitrogen (0,31), distilato a gasolina (0,03), e Nitrogen (0,31), a gasolina.
Os principais parâmetros operacionais diferenciam este compressor: possui uma taxa de fluxo de inalação de 2000m³/h (mínima 300m³/h) , opera a uma temperatura de entrada de 60 ℃ , com uma pressão de ingestão de 0,11MPA.A e pressão de escape de 0,9MPa.A . Alimentado por um motor principal de 250kW , ele combina desempenho robusto com design compacto, com dimensões gerais de aproximadamente 6800 × 3200 × 2350mm e um peso total de cerca de 18T.
Ideal para tratamento de gás associado ao campo de petróleo e gás, pressurização da matéria-prima petroquímica, governança ambiental e suprimento de combustível industrial, o compressor de gás especial MW-33.4 0,1-8 é construído para aumentar a eficiência, reduzir as emissões e garantir um manuseio estável de gás em processos industriais críticos.
Equipado com uma estrutura simétrica equilibrada simétrica de quatro colunas e tecnologia diferencial de compressão em dois estágios, o compressor oferece desempenho consistente e eficiente em termos de energia. Seu sistema de lubrificação sem óleo resfriado a água, emparelhado com um motor à prova de explosão de 250kW (EXDIIBT4) , garante uma operação confiável, mesmo em ambientes agressivos, como desertos ou locais offshore. A integração do Siemens Smart-200 PLC para o monitoramento em tempo real dos parâmetros de temperatura, pressão e vibração aumenta ainda mais a estabilidade operacional.
Um recurso de destaque é sua contribuição para a governança ambiental: o compressor minimiza as emissões de flare, com as emissões de VOCs ≤ 3% , alinhando -se a regulamentos ambientais rigorosos. Isso o torna uma escolha sustentável para as indústrias que visam reduzir sua pegada de carbono, mantendo a produtividade.
Projetado com facilidade de uso em mente, o compressor possui menos peças vulneráveis, baixa vibração e níveis reduzidos de ruído, simplificando a operação e manutenção diárias. O sistema auto-lubrificante, formado por anéis de guia PTFE e anéis de pistão, elimina a necessidade de suprimento de óleo externo, reduzindo a frequência e os custos de manutenção.

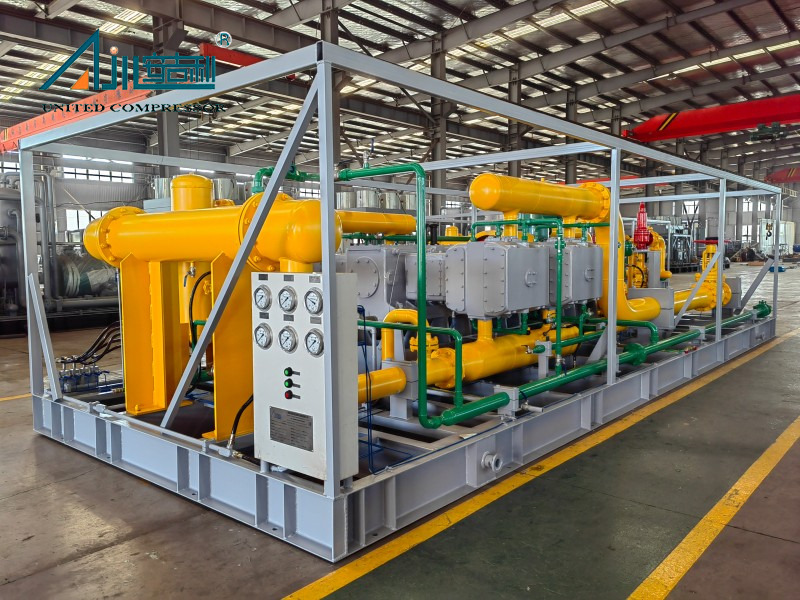

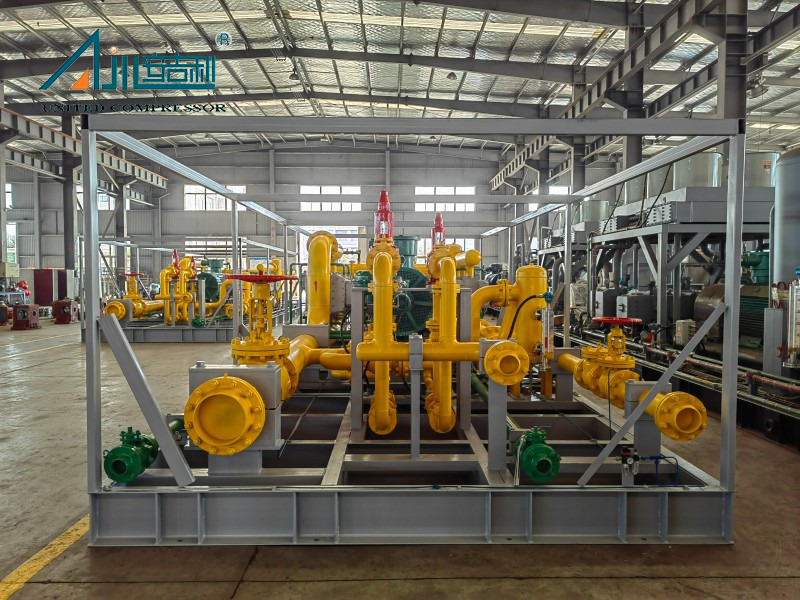

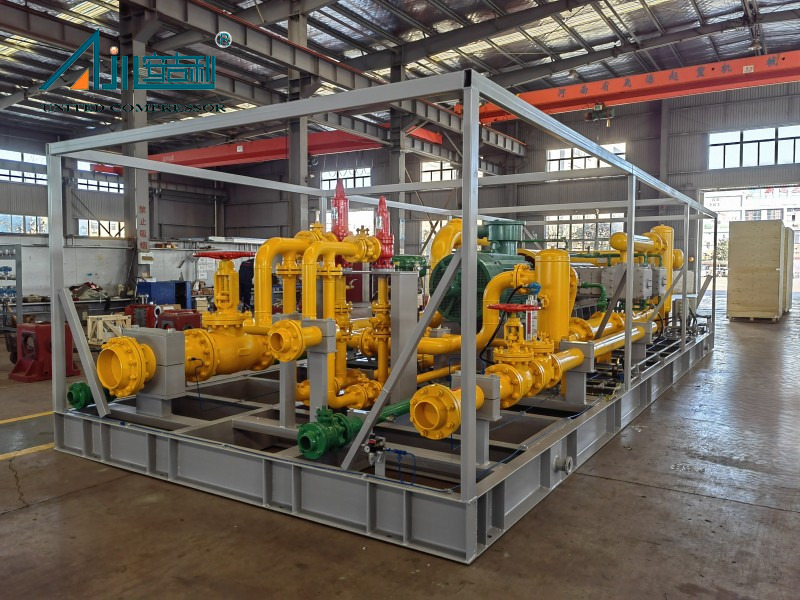

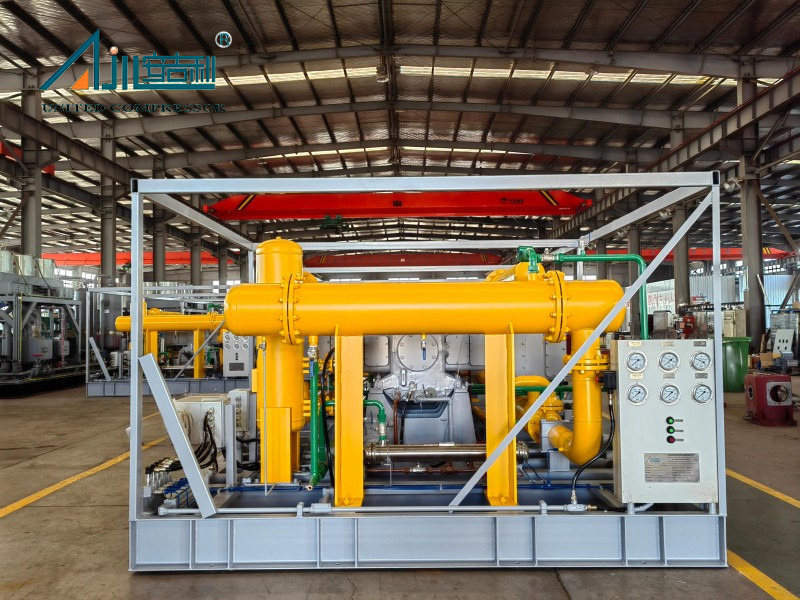

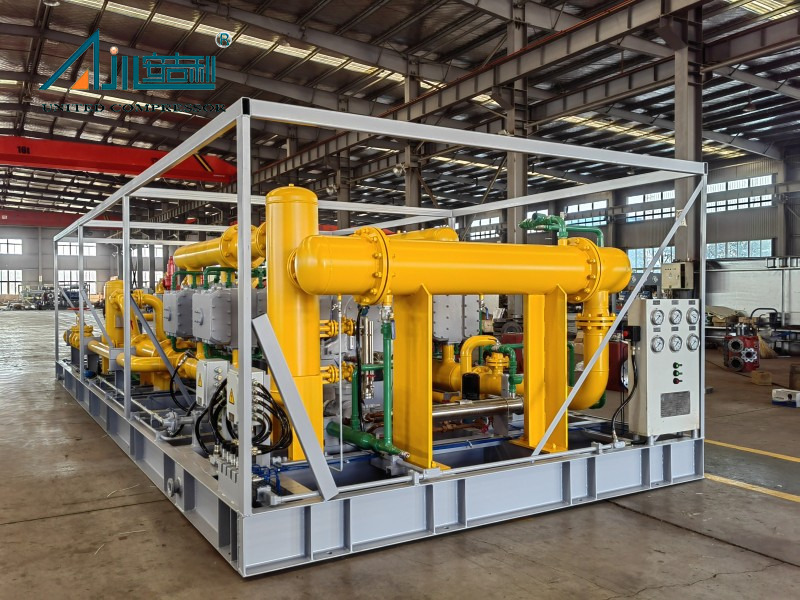

O equipamento principal e auxiliar é totalmente integrado a uma base montada em skid, garantindo uma operação suave e confiável. Esse design montado em derrapagem facilita o transporte fácil e a instalação no local, economizando tempo e mão de obra. As interfaces de flange estão em conformidade com o padrão HG/T20592-2009, garantindo a compatibilidade com os sistemas industriais existentes.
Apoiado pela tecnologia avançada, o compressor contém várias patentes, incluindo uma manga protetora de rosca da haste do pistão (ZL 2017 2 1907021.7), um dispositivo de suporte ao anel do pistão (ZL 2018 2 0294776.2), um pistão de alcance para os comprimidos Balançado Symmétrico (ZL 2017 2 19017.2). 0294762.0), validando sua excelência em engenharia.
Área de aplicação
O compressor de gás misto é adequado para:
Tratamento de gás associado ao campo de petróleo e gás: recuperação de gás flash de baixa pressão para melhorar a taxa de recuperação
Pressurização química da matéria -prima: Adequado para o transporte de matérias -primas petroquímicas, como buteno/butano
Governança Ambiental: Reduza emissões de Flare, emissões de VOCs ≤ 3%
Fornecimento de combustível industrial: fornecendo fonte de gás estável para caldeiras/fornos de aquecimento
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.
O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.
O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.
 |  |
O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Caso do projeto
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape mpa （g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado a ar | 6000 × 2700 × 2200 | 10000 |
| 2 | VWF-2.86/5-16 | Azoto | 895 | 1.6 | 55 | Refrigerado a ar | 3200 × 2200 × 1750 | 3500 |
| 3 | ZWF-0.96/5 | Cloreto de hidrogênio | 55 | 0.5 | 11 | Refrigerado a ar | 2000 × 1500 × 2000 | 1000 |
| 4 | DFW-1. 13/0,3-34 | Vapor flash | 75 | 0,03 ～ 3,4 | 18.5 | Refrigerado a ar | 4500 × 3200 × 2150 | 5600 |
| 5 | DFW-6.5/(0 ～ 0,5) -10 | Gás associado | 50 ～ 100 | 1 | 75 | Refrigerado a ar | 3500 × 2800 × 1850 | 4500 |
| 6 | DFW-4.2/(0,2 ～ 1,5) -12 | PÂNTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado a ar | 3500 × 3000 × 2000 | 5500 |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Resfriamento misto | 6500 × 3200 × 1700 | 10000 |
| 8 | DW-9.8/0,5-7,25 | Cloreto de metileno | 3.5 | 0.725 | 160 | Resfriamento misto | 5200 × 3000 × 2350 | 8000 |
| 9 | DW-8.6/(0 ～ 0,2) -8 | Clorometano | 436 | 0.8 | 75 | Resfriamento misto | 3200 × 2400 × 1600 | 4500 |
| 10 | DW-2.4/2.5-11H | Recuperação de Elium GA | 450 | 1.1 | 37 | Resfriamento misto | 3000 × 2500 × 1800 | 3000 |
| 11 | DW-14/(0 ～ 0,2) -25 | Gas de matéria -prima | 800 | 2.5 | 160 | Refrigerado a água | 4800 × 3200 × 1915 | 10000 |
| 12 | VW-8/18 | Fluoreto de vinilideno | 418 | 1.8 | 75 | Refrigerado a água | 3700 × 2000 × 1700 | 4500 |
| 13 | VWD-3.2/(0 ～ 0,2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado a água | 6000 × 2500 × 2650 | 8000 |
| 14 | VW-9/6 | Cloreto de etila | 470 | 0.6 | 55 | Refrigerado a água | 2800 × 1720 × 1700 | 3500 |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de matéria -prima | 2900 | 5.0 | 160 | Refrigerado a água | 4300 × 3000 × 1540 | 4500 |
| 16 | VW-5.6/（0 ～ 6 ）6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado a água | 2900 × 1900 × 1600 | 3500 |
| 17 | VW-3.8/3.5 | Gases mistos | 200 | 0.35 | 18.5 | Refrigerado a água | 2200 × 1945 × 1600 | 2000 |
| 18 | ZW-1.7/3.5 | Cloreto de vinil | 100 | 0.35 | 15 | Refrigerado a água | 2700 × 1600 × 2068 | 2000 |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado a água | 4500 × 2300 × 1780 | 5500 |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amônia | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado a água | 3200 × 2000 × 1700 | 3500 |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado a água | 3500 × 2600 × 1700 | 4000 |
| 22 | DW-9.2/3 | gás em condes | 653 | 0.3 | 45 | Refrigerado a água | 3500 × 3200 × 1680 | 6800 |
| 23 | DW- 16/(2,8 ～ 3.2) -7,6 | Gás rico em carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado a água | 4500 × 3400 × 2750 | 12000 |
| 24 | DWD-2.9/20-50 | Gás da cabeça do poço | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado a água | 6000 × 3500 × 3000 | 14000 |
| 25 | DW-4/0,5-4 | -Pentadieno, nitroge | 300 | 0.4 | 30 | Refrigerado a água | 3000 × 2800 × 1700 | 3500 |
| 26 | DW-8.7/0,02-15 | Gás de cauda | 500 | 1.5 | 90 | Refrigerado a água | 4500 × 3000 × 1800 | 10000 |
| 27 | DW-8.8/0,2-6 | Gás de dessorção | 450 | 0.6 | 75 | Refrigerado a água | 4000 × 3000 × 2150 | 8000 |
| 28 | DW-1.3/0,2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado a água | 3500 × 2500 × 1570 | 3500 |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | Uoromonochloroeth | 887 | 1.8 | 132 | Refrigerado a água | 5500 × 3200 × 2500 | 14000 |
| 30 | DW-2.9/5 | Gás | 206 | 0.5 | 22 | Refrigerado a água | 3200 × 2800 × 1800 | 3000 |
Este compressor é amplamente aplicável em:
· Tratamento de gás associado ao campo de petróleo e gás (recuperação de gás flash de baixa pressão para melhorar as taxas de recuperação);
· Indústrias petroquímicas (pressurizando matérias -primas como buteno e butano);
· Proteção ambiental (redução de emissões de flare);
· Fornecimento de combustível industrial (fornecendo fontes de gás estáveis para caldeiras e fornos de aquecimento).
Sim, como um produto não padrão, ele é totalmente personalizável com base nos requisitos do cliente. As opções incluem:
· Formas estruturais: Tipo D, M-Type, S-Type, W-Type, V-Type, Z-Type;
· Métodos de resfriamento: resfriamento de água, resfriamento de ar, resfriamento misto;
· Formulários de instalação: corrigidos, móveis, montados em skid, do tipo cabine;
· Modos de acionamento: acionado por motor ou motor a diesel.
O compressor possui uma potência motor principal de 250kW , com dimensões gerais de aproximadamente 6800 × 3200 × 2350mm e um peso total de cerca de 18T . Opera a uma pressão de ingestão de 0,11mpa.a e pressão de escape de 0,9mpa.a , com uma temperatura de entrada de 60 ℃.
As opções de transporte incluem mar, ar ou terra. As soluções de embalagem são personalizáveis, com opções como cabines de metal, caixas de madeira e cabines à prova de som, garantindo uma entrega segura, independentemente do destino.
Sim, adere aos padrões industriais (por exemplo, interfaces de flange em conformidade com HG/T20592-2009) e mantém várias patentes chinesas, refletindo sua conformidade com os requisitos de qualidade e segurança. O motor à prova de explosão (EXDIIBT4) garante ainda que atenda aos padrões ambientais perigosos.
O MW-33.4 0,1-8 compressor de gás especial combina tecnologia de ponta, flexibilidade de personalização e responsabilidade ambiental, tornando-a uma das principais opções para as indústrias que exigem soluções confiáveis de compressão a gás. Entre em contato com o Compressor Bengbu United para obter consultas ou cotações personalizadas.
