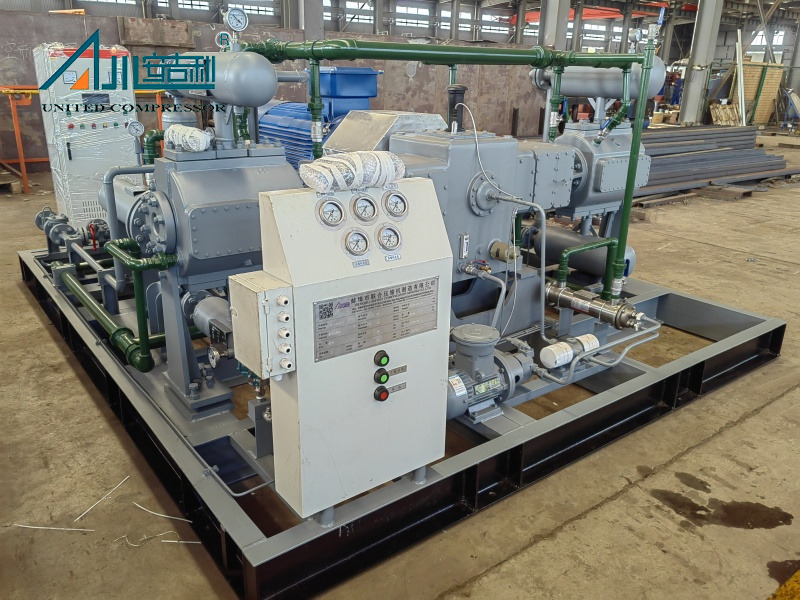

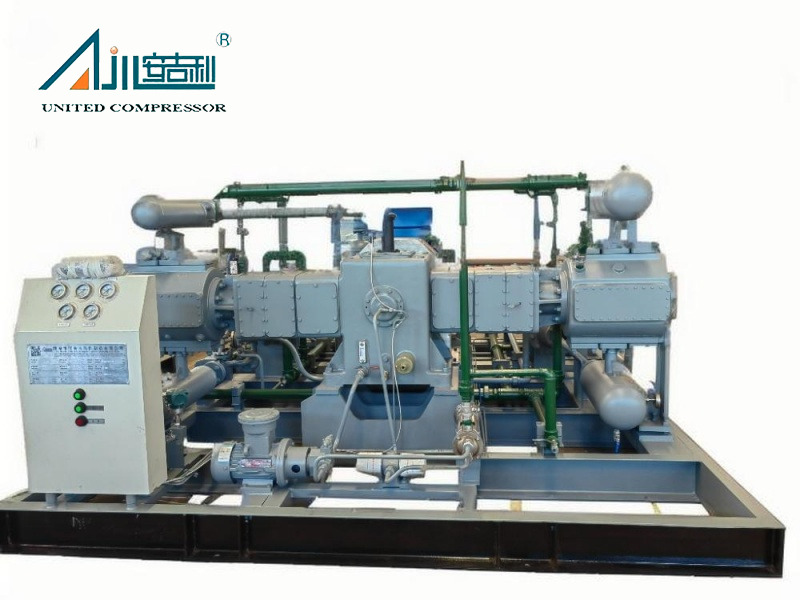

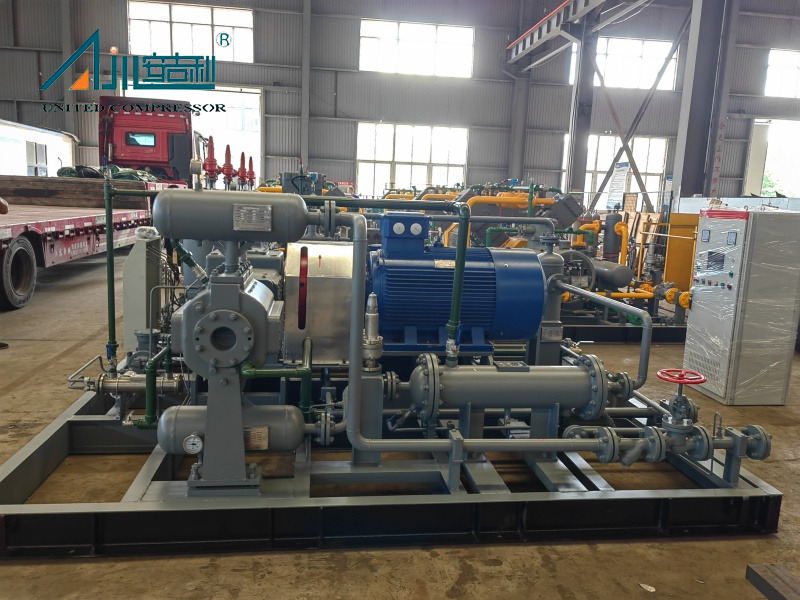

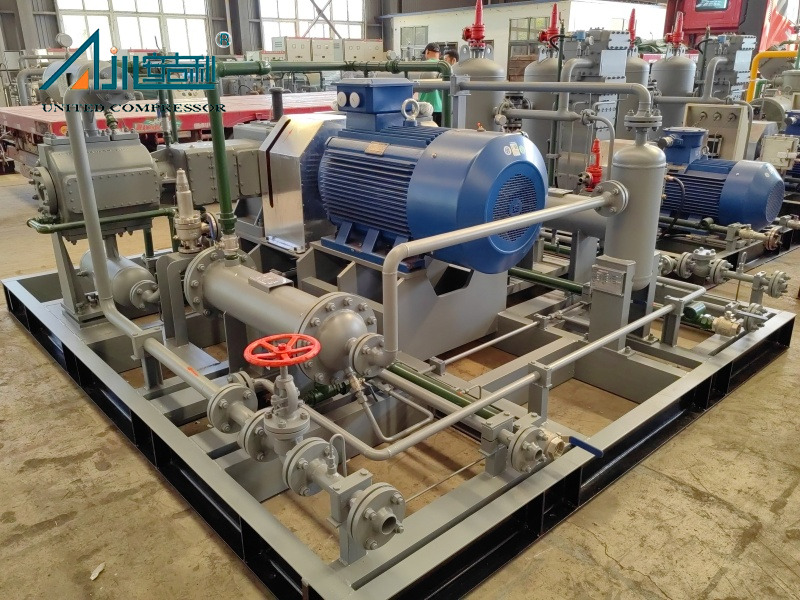

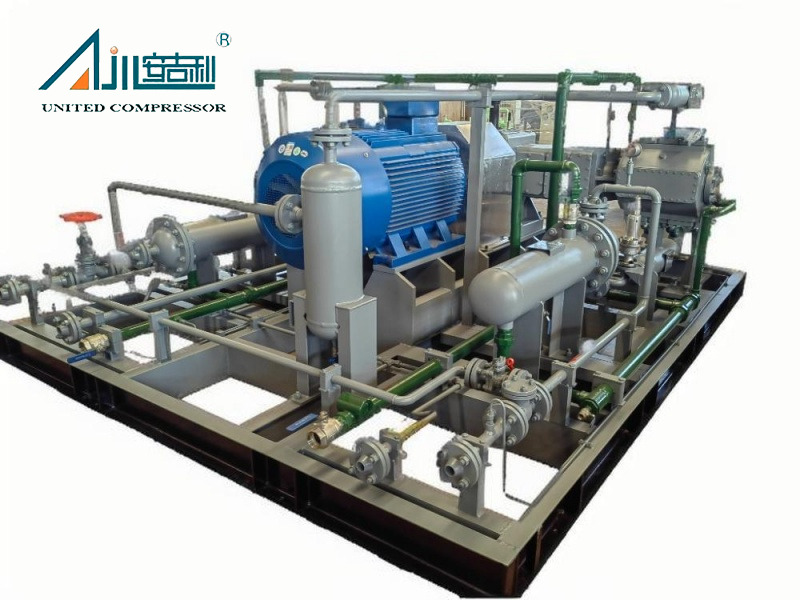

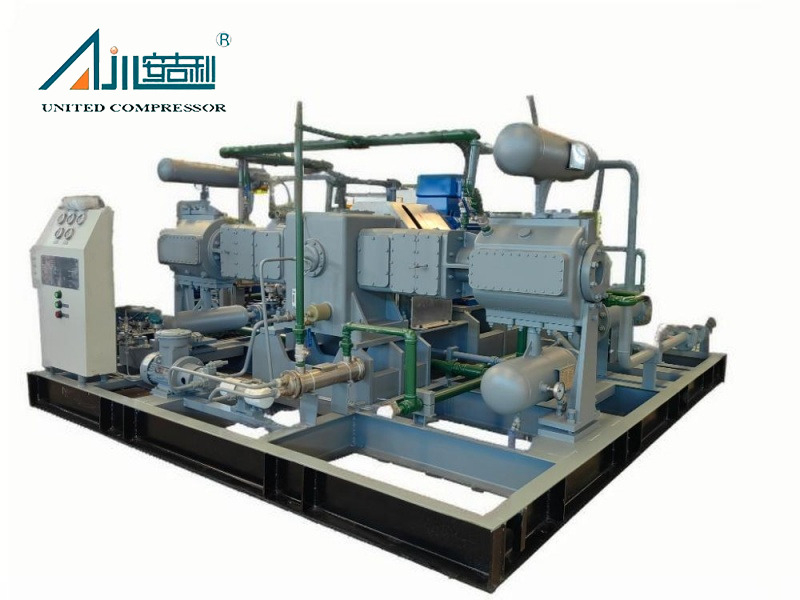

O compressor DW-6.3/(0,2 ~ 0,5) -16 é um compressor de gás reciprocado sem óleo e de alto desempenho, projetado para operação contínua em ambientes industriais exigentes. Com engenharia avançada, projeto resfriado a água e cilindros não lubrificados, garante compressão limpa sem contaminação média, tornando-o ideal para aplicações em gás natural, hidrogênio, gás associado e outros gases especiais.
Principais especificações técnicas
Capacidade nominal: 6,3 m³/min
Pressão de entrada: 20–50 kpa.g (Design 30 kpa.g)
Pressão de descarga: 1,6 mpa.g
Estágios de compressão: dois estágios e de ação dupla
Método de resfriamento: resfriamento de água do tipo aberto
Lubrificação: componentes de PTFE sem óleo e auto-lubrificante
Principais recursos e vantagens
Projeto equilibrado do tipo D: a estrutura simétrica garante desempenho estável e vibração reduzida.
Operação sem óleo: anéis de pistão PTFE e vedações de embalagem eliminam a transferência de óleo, protegendo a pureza do gás.
Construção durável: cárter cinza de ferro fundido, válvulas de aço inoxidável e revestimentos de cilindros resistentes à corrosão estendem a vida útil do serviço.
Sistema de resfriamento eficiente: o projeto refrigerado a água remove o excesso de calor, garantindo a confiabilidade durante a operação contínua.
Selagem de vazamento: a embalagem avançada com purga de nitrogênio minimiza o vazamento de gás e aumenta a segurança.
Compacto e modular: o design montado em skid permite fácil instalação e manutenção.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Para garantir a segurança, a durabilidade e o desempenho, cada DW-6.3/(0,2 ~ 0,5) -16 O compressor de gás de pistão recíproco passa por testes rígidos e operação de teste antes do parto e comissionamento.
Blocos de cilindro, pistões e câmaras por pressão são testados 1,5 vezes a pressão de trabalho máxima permitida por pelo menos 30 minutos , garantindo força e confiabilidade.
As câmaras de água são testadas nas mesmas condições, com uma pressão mínima de teste de 0,8 MPa , impedindo o vazamento e garantindo durabilidade a longo prazo.
Todos os vasos de pressão são testados de acordo com os padrões internacionais, com relatórios completos de inspeção e teste fornecidos aos clientes.
A estrutura do compressor também sofre um teste de vazamento de querosene para confirmar a integridade de rigidez e vedação.
Após a instalação no site do cliente, o compressor é testado em condições operacionais reais.
Usando o gás de amônia como meio , a unidade funciona continuamente por pelo menos 4 horas na velocidade nominal , verificando a estabilidade e a eficiência.
Antes da operação do teste, os registros de instalação são revisados para garantir a conformidade com os requisitos de projeto.
A execução do teste é supervisionada por engenheiros profissionais , com a participação do fornecedor e do comprador.
Após a conclusão, um relatório de teste de carga é assinado em conjunto, servindo como base para a aceitação preliminar do equipamento.
Segurança aprimorada - Todos os componentes críticos passam por testes de pressão acima dos limites de trabalho.
Desempenho confiável -o estudo de carga total garante a estabilidade a longo prazo.
Padrões internacionais - Relatórios de teste e documentação são fornecidos.
Garantia do cliente - Aceitação conjunta garante transparência e confiança.
 | |

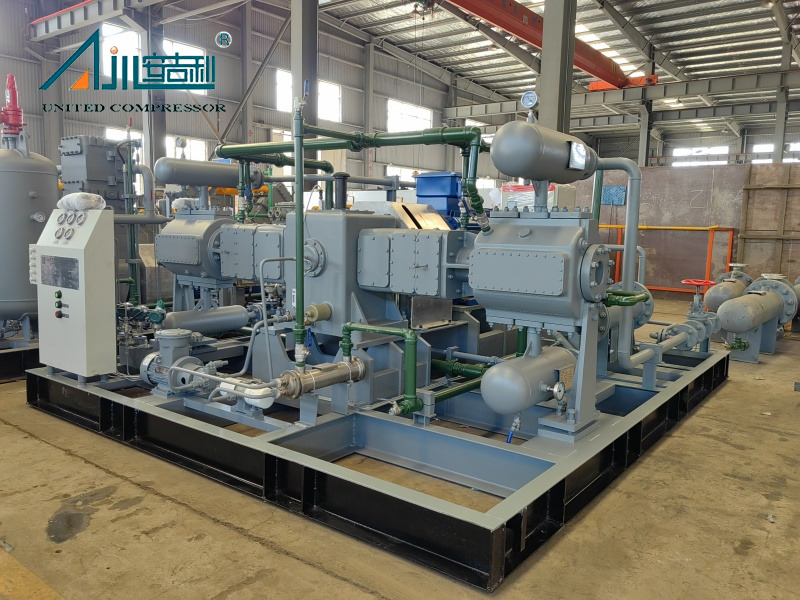

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Caso do projeto
 |  |  |

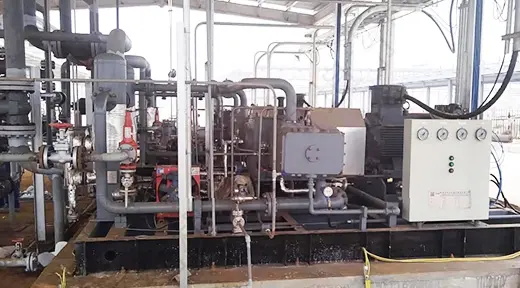

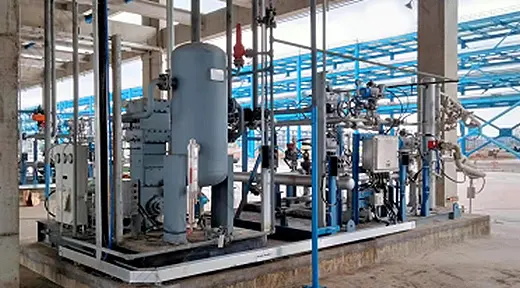

| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de entrada (mpa.g) | Pressão de escape (mpa.g) | Velocidade (r/min) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) |
| 1 | SF-10/250 | Ar | 600 | Atmosférico | 25.0 | 1330 | 258.5 (diesel) | Refrigerado a ar | 7000*2200*2200 | 8500 |
| 2 | SF-10/150 | Ar | 600 | Atmosférico | 15.0 | 1330 | 258.5 (diesel) | Refrigerado a ar | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | Ar | 450 | Atmosférico | 25.0 | 980 | 160 (diesel) | Refrigerado a ar | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | Ar | 450 | Atmosférico | 15.0 | 980 | 132 (diesel) | Refrigerado a ar | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | Ar | 510 | Atmosférico | 15.0 | 980 | 200 (diesel) | Refrigerado a ar | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | Ar | 600 | Atmosférico | 6.0 | 1330 | 132 (diesel) | Refrigerado a ar | 6000*2200*2200 | 7000 |
Caso do projeto
 |  |  |

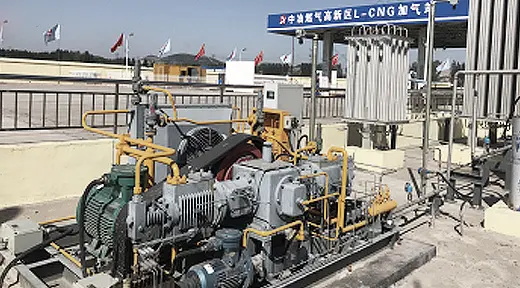

| Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom | Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto | Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd. |
