Compressor de gás natural resistente à corrosão de 500 Nm³/h para GNL

Visão geral do produto do compressor de gás natural de baixa pressão VW-9.1

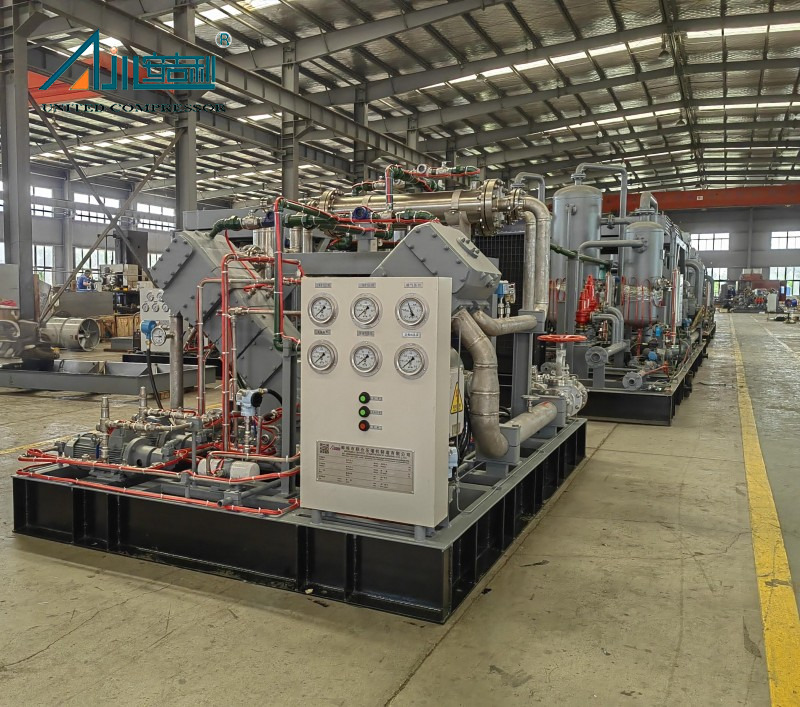

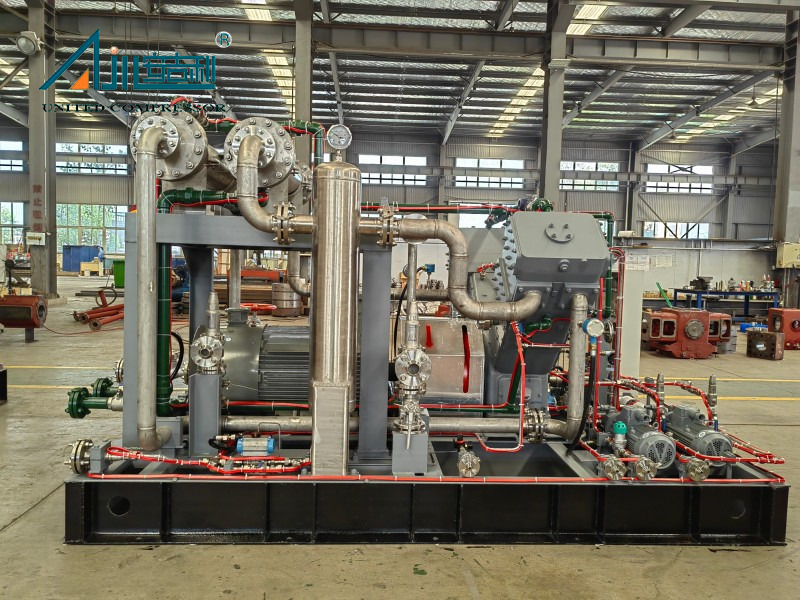

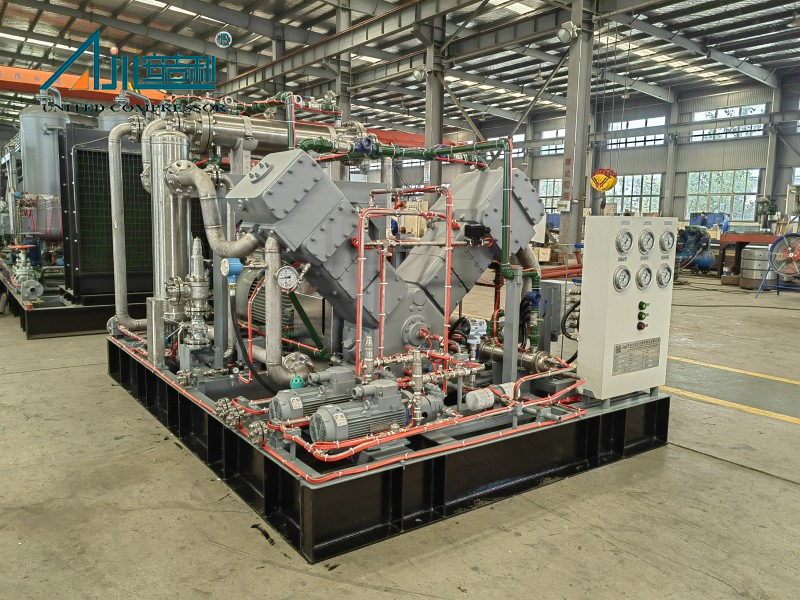

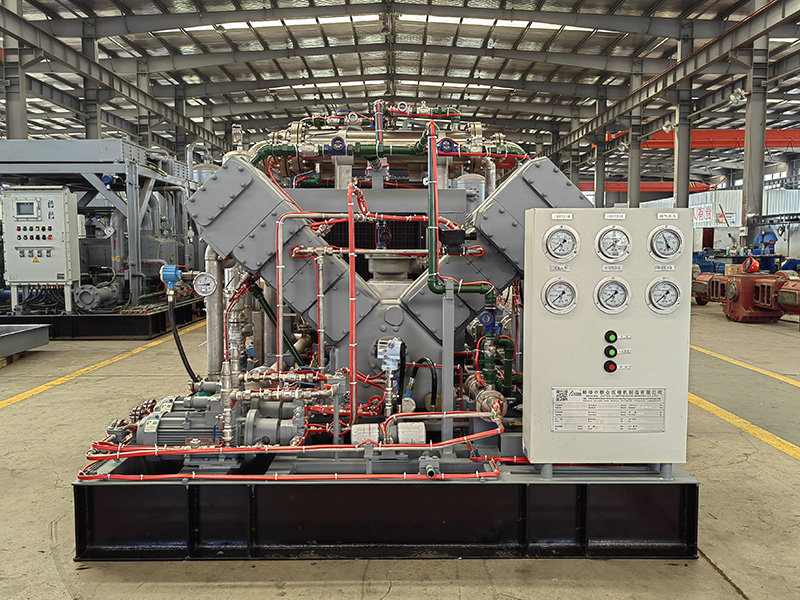

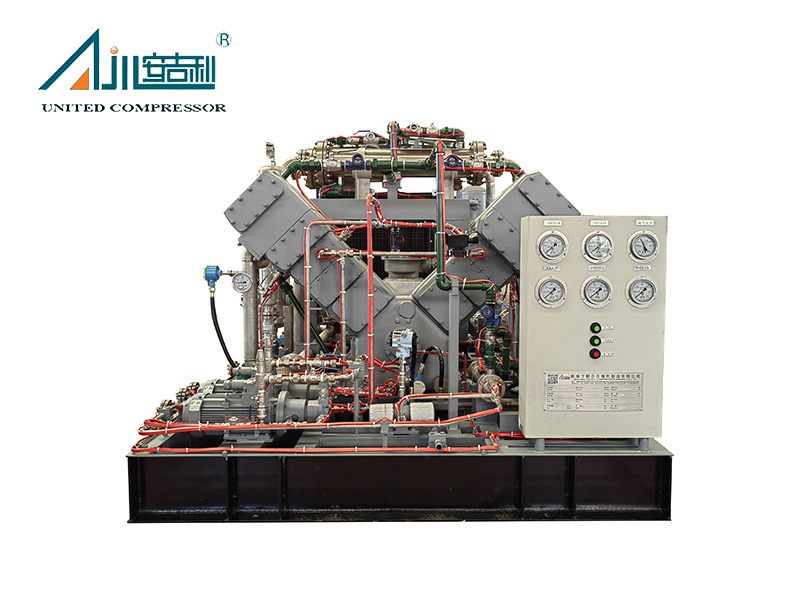

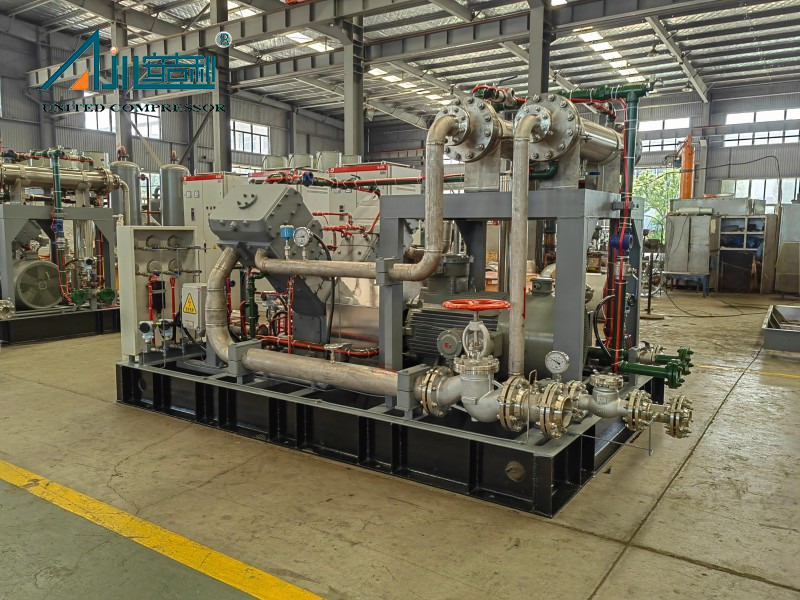

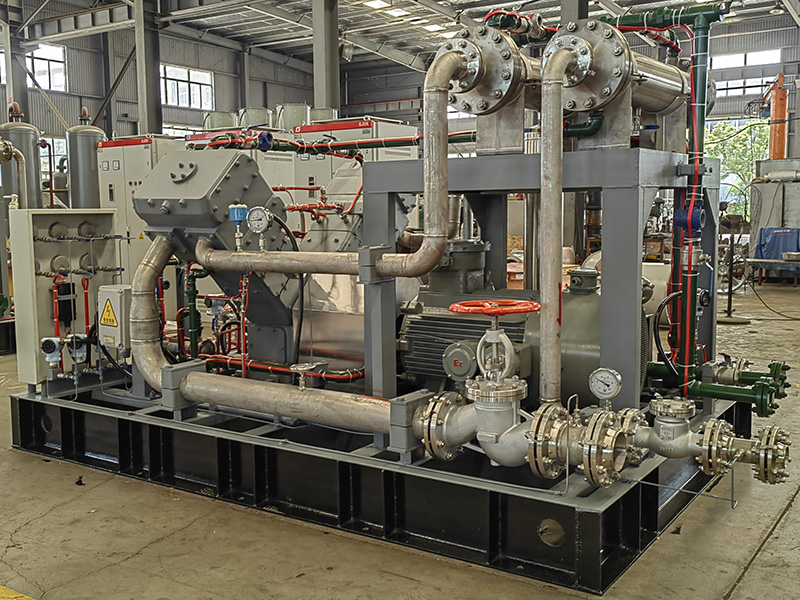

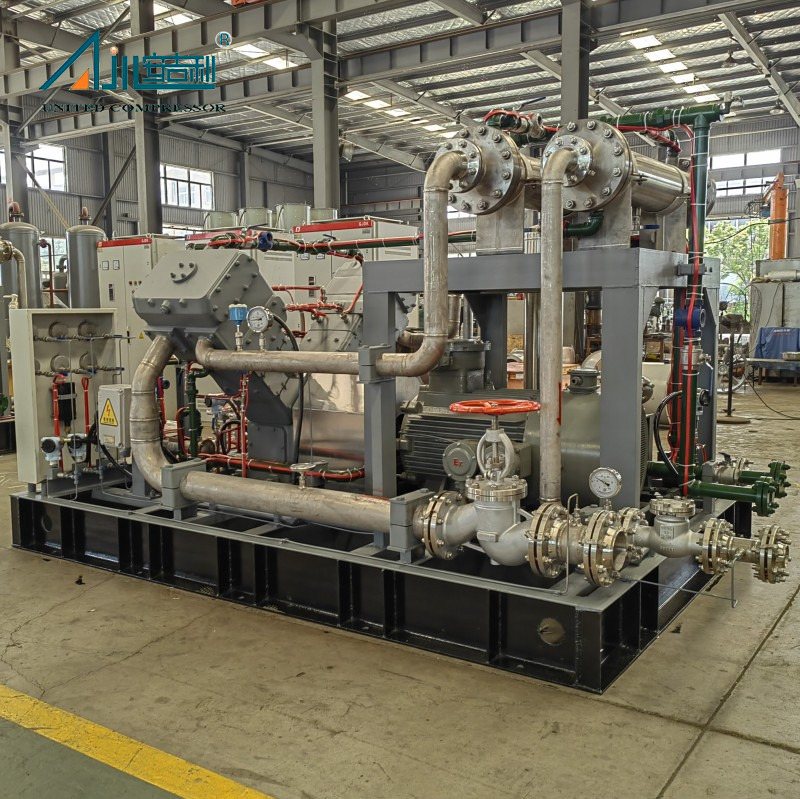

O VW-9.1/(0.05-0.1)-5 é um compressor alternativo isento de óleo, resistente à corrosão, projetado para gás natural de baixa pressão e gás associado contendo íons cloreto abaixo de 300 ppm. Ele lida com fluxos de gás que incluem água saturada, diclorometano e até 3,4% de hidrocarbonetos clorados. A unidade comprime 500 Nm³/h de gás desde uma pressão de entrada de 5-10 KPa(G) a 25-40°C até uma pressão de descarga de 0,5 MPa(G), acionada por um motor elétrico de 55 kW. Com dimensões aproximadas de 3.500 × 2.200 × 1.800 mm e peso de aproximadamente 5 toneladas, o pacote montado em skid se adapta a locais compactos com área ocupada limitada.

Este compressor atende operadores de campos de petróleo e gás para recuperação de gás associado, exploração de gás de xisto e metano em jazidas de carvão, e instalações de GNL para recuperação de BOG (gás de ebulição), reforço de pré-liquefação e redução de pico. O design isento de óleo garante que o gás comprimido permaneça livre de contaminação por óleo lubrificante, preservando a qualidade do gás para processamento posterior e injeção na tubulação.

Projeto resistente à corrosão do compressor de gás natural VW-9.1

Materiais para cilindros e válvulas

O compressor usa uma configuração de pistão de dupla ação, tipo V, resfriado a água, isento de óleo, de 2 carreiras e 2 estágios. Os cilindros são fundidos em ferro fundido resistente à corrosão, formulados para suportar concentrações de íons cloreto de até 300 ppm. Válvulas de ar do tipo axial são instaladas em cada estágio para alta eficiência volumétrica e fácil acesso para manutenção. As placas e molas das válvulas são selecionadas para compatibilidade com fluxos de gás clorado e úmido para reduzir falhas relacionadas à corrosão.

Vedação e isolamento duplo do meio do corpo

Uma estrutura dupla intermediária separa fisicamente o cárter dos cilindros de compressão. Este design evita que o óleo lubrificante do cárter migre para o fluxo de gás, garantindo o fornecimento de gás isento de óleo. O corpo intermediário inclui uma câmara de drenagem ventilada para coletar e descarregar qualquer condensado ou vazamento. As hastes do pistão passam por caixas de gaxetas com anéis de vedação à base de PTFE adequados à composição do gás. A luva protetora da rosca da haste do pistão (patente ZL 2017 2 1907021.7) e o dispositivo de suporte do anel do pistão (patente ZL 2018 2 0294776.2) são incorporados para prolongar a vida útil sob condições corrosivas.

Sistema de resfriamento e controle

O resfriamento é fornecido por um circuito fechado de água com interstágios e pós-resfriadores de casco e tubo. O painel de controle inclui indicadores locais para pressões de estágio, temperaturas e corrente do motor, com desligamento automático em caso de alta temperatura de descarga, baixo fluxo de água de resfriamento e sobrecarga do motor. Para instalação externa ou em áreas classificadas, o sistema elétrico pode ser configurado de acordo com padrões à prova de explosão, como ExdIIBT4.

Especificações Técnicas do Compressor de Gás Resistente à Corrosão VW-9.1

Parâmetros principais do modelo VW-9.1/(0.05-0.1)-5:

Parâmetro	Valor
Modelo	VW-9.1/(0,05-0,1)-5
Médio	Gás natural com água saturada, diclorometano, 3,4% de hidrocarbonetos clorados, Cl- < 300 ppm
Taxa de fluxo	500 Nm³/h
Pressão de entrada	5-10 KPa(G)
Temperatura de entrada	25-40°C
Pressão de descarga	0,5MPa(G)
Estágios de compressão	2 estágios, 2 filas, dupla ação
Potência do motor principal	55 kW
Método de resfriamento	Resfriamento a água
Lubrificação	Isento de óleo (isolamento duplo do meio do corpo)
Dimensões gerais	3500 × 2200 × 1800 mm (aprox.)
Peso	5000kg (aprox.)

Modelos de compressores de gás natural relacionados (referência):

Aplicações do Compressor de Gás Natural Isento de Óleo

Operações em campos de petróleo e gás

O VW-9.1 suporta pressurização de cabeça de poço, recuperação de gás associada de separadores de produção de petróleo e coleta de gás em campos marginais onde a pressão de entrada é baixa. Sua construção resistente à corrosão lida com gases úmidos com teor de cloreto, reduzindo a necessidade de equipamentos de pré-tratamento a montante.

Recuperação de GNL e BOG

Nas instalações de GNL, o compressor recupera o gás evaporado dos tanques de armazenamento, aumenta a pressão do gás para pré-liquefação e suporta operações de redução de pico. A entrega isenta de óleo protege os equipamentos de liquefação a jusante e as caixas frias contra incrustações de óleo.

Referências de Projeto para o Compressor de Gás VW-9.1

O projeto do compressor foi implantado no campo de gás Akimom na Ucrânia, no campo petrolífero Alibek no sul do Cazaquistão e no projeto Ningxia Zhongneng na China. Estas instalações cobrem a recuperação de gás associada e o reforço de gás de baixa pressão em ambientes terrestres e industriais.

Certificações e patentes para compressores resistentes à corrosão

O projeto incorpora quatro patentes de modelo de utilidade de luva protetora de rosca da haste do pistão (ZL 2017 2 1907021.7), dispositivo de suporte do anel do pistão (ZL 2018 2 0294776.2), pistão de alcance para compressores simétricos balanceados (ZL 2017 2 190177.0) e compartimento duplo longo-curto integrado (ZL 2018 2 0294762.0). As unidades são fabricadas sob licença especial de produção de equipamentos e passam por testes hidrostáticos e testes de funcionamento sem carga antes do envio.

Perguntas frequentes sobre o compressor de gás natural VW-9.1

Quais composições de gases o compressor VW-9.1 pode suportar?

Ele foi projetado para gás natural e gás associado contendo água saturada, diclorometano, hidrocarbonetos clorados até 3,4% e concentração de íons cloreto abaixo de 300 ppm.

Qual é a vazão e a faixa de pressão deste compressor?

A configuração padrão fornece 500 Nm³/h a uma pressão de entrada de 5-10 KPa(G) e uma pressão de descarga de 0,5 MPa(G). O fluxo e a pressão podem ser ajustados através da personalização.

Como o design isento de óleo beneficia os usuários comerciais?

A estrutura dupla do corpo intermediário evita que o óleo do cárter entre no fluxo de gás, preservando a pureza do gás para injeção na tubulação e processamento posterior, e reduzindo o consumo de óleo e os custos de manutenção.

Existem referências de projeto para este modelo de compressor?

Sim. O projeto foi instalado no campo de gás Akimom (Ucrânia), no campo petrolífero Alibek (Cazaquistão) e no projeto Ningxia Zhongneng (China) para recuperação de gás associada e reforço de gás de baixa pressão.

O compressor pode ser instalado em ambientes externos ou perigosos?

Sim. A unidade pode ser fornecida em uma cabine à prova de som ou em uma cabine metálica para instalação externa, e o sistema elétrico pode ser configurado de acordo com padrões à prova de explosão para operação em áreas perigosas.
