O compressor de hidrogênio DW-1.6/(8 ~ 12) -120 é um compressor de pistão reciprocado de alto desempenho, projetado especificamente para compressão eficiente e confiável de hidrogênio. É adequado para uma variedade de aplicações industriais, incluindo infraestrutura de reabastecimento de hidrogênio, impulsionamento de hidrogênio do processo químico, sistemas de armazenamento de hidrogênio de alta pressão e cenários de fornecimento de gás industrial, garantindo operação estável, mesmo em ambientes de trabalho exigentes.

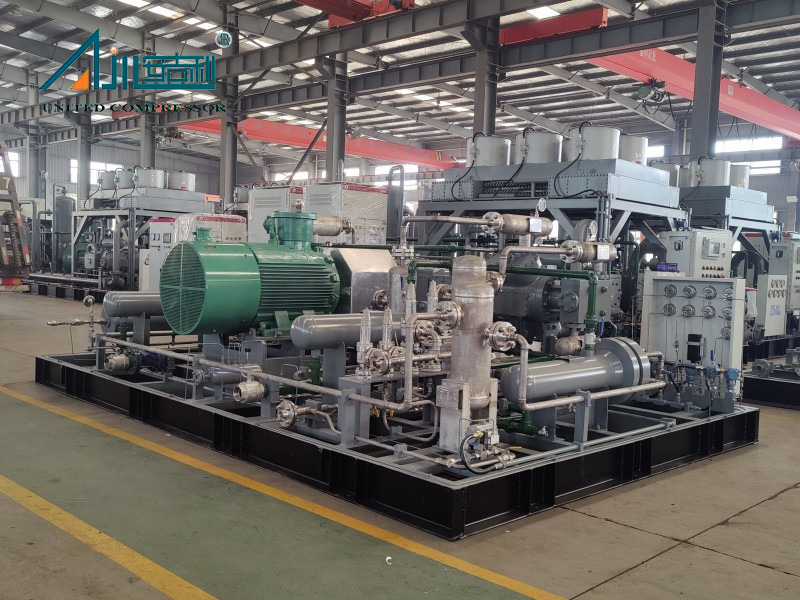

Os principais parâmetros técnicos definem seus recursos de desempenho: ele usa o hidrogênio como meio de compressão, com uma capacidade de processamento de 740 ~ 1000 nm³/h (encontrando 800 nm³/h a 0,85 MPa como ponto de design). A pressão da entrada varia de 0,8 a 1,2 MPa.g (com temperatura de entrada à temperatura ambiente), e a pressão de escape atinge 12 mpa.g. Alimentado por um motor principal de 160 kW (Modelo: YBBP-355M1-6), o compressor possui uma dimensão geral de aproximadamente 5800 × 3000 × 2300 mm e um peso total de cerca de 8,5 t . Seu design montado em derrapagem permite fácil instalação e integração em layouts industriais existentes.
Este compressor faz parte de uma linha de produtos especializada focada no manuseio de hidrogênio. Embora seja adaptado para a faixa de fluxo de 740 ~ 1000 nm³/h e alta pressão de escape de 12 MPa.g , os conceitos de design principal podem ser adaptados para atender aos requisitos personalizados - cobrindo diferentes taxas de fluxo e níveis de pressão - para atender a diversas necessidades industriais, da recuperação de hidrogênio petroquímica a novos projetos de aplicação de hidrogênio energético.

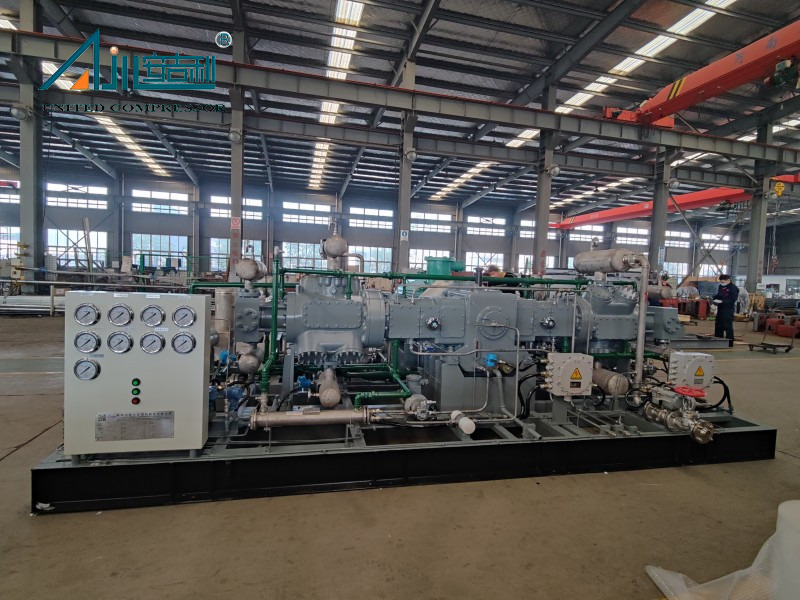

O compressor de hidrogênio DW-1.6/(8 ~ 12) -120 possui excelente estabilidade e durabilidade, suportado pelo projeto estrutural meticuloso. Adota uma estrutura do tipo D (equilíbrio simétrico) com duas linhas e quatro estágios de compressão, que reduzem efetivamente a vibração mecânica (cumprindo o padrão GB/T777-2021) e o ruído (atendendo ao requisito de GB/T4980-2003). O sistema de resfriamento de água aberto resfria os cilindros, embalando e meio comprimido, garantindo operação estável, mesmo durante o trabalho contínuo de longo prazo. Os componentes-chave, como o eixo de manivela forjado de 45# (com crankpins endividados em indução) e haste de pistão de 42crmo (com superfície nitreada e uma dureza mínima de HRC60), prolongam significativamente a vida útil do serviço do equipamento.
Uma vantagem central desse compressor é o seu projeto de lubrificação sem óleo, que é crucial para manter a pureza do hidrogênio. Possui uma estrutura de corpo médio duplo, onde o espaço do corpo médio excede um acidente vascular cerebral, impedindo que o óleo do cárter entre nos cilindros e contaminando o meio de hidrogênio. Os cilindros (primeiro e segundo estágios: ferro fundido dúctil; terceiro e quarto estágios: falhas) e embalagem (materiais especiais de politetrafluoroetileno) adotam um projeto sem óleo, eliminando a necessidade de lubrificação por injeção de óleo. Isso garante que o hidrogênio comprimido atenda aos requisitos de alta pureza, tornando o compressor adequado para aplicações como células de combustível onde a contaminação média é estritamente proibida.

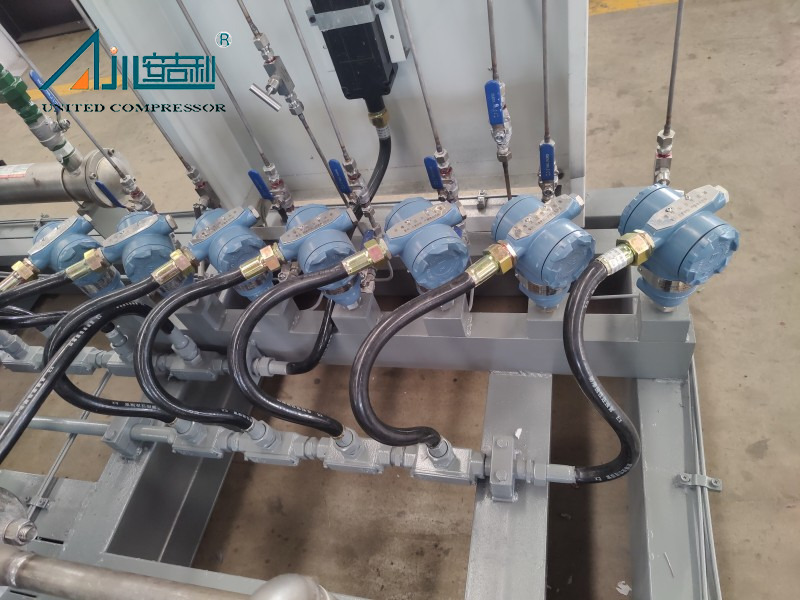

O compressor está equipado com um sistema de controle sofisticado para operação inteligente e segura. O gabinete de controle da unidade integra um SIMENS SMART-200 PLC e uma tela sensível ao toque da Weinview de 7 polegadas, suportando startup de conversão de frequência para evitar o impacto no motor. Ele se reserva uma interface de comunicação RS485 (usando o protocolo MODBUS-RTU) para conexão com o sistema DCS do usuário, permitindo a operação sem assistência. Além disso, o compressor fornece proteção abrangente à segurança: realiza monitoramento em tempo real e oferece proteção de alarme/desligamento para sobrecarga de motor/curto-circuito, pressão lubrificante para o óleo, pressão de resfriamento da água, pressão de entrada, pressão de escape de vários estágios e temperatura de escape em vários estágios, garantindo operação segura e confiável.
Área de aplicação
Os compressores de hidrogênio são essenciais na cadeia da indústria de hidrogênio. Com seu projeto de lubrificação sem oleage e sem óleo, o DW-1.6/(8 ~ 12) -120 compressor de hidrogênio desempenha um papel fundamental em vários cenários. No armazenamento de hidrogênio de alta pressão, ele comprime hidrogênio a 12 MPa.g para armazenamento em embarcações de alta pressão, suportando suprimento de gás de emergência e barbear de pico em sistemas industriais. Nos processos químicos, aumenta o hidrogênio de baixa pressão (0,8 ~ 1,2 MPa.g) à alta pressão necessária para reações, como nos processos de hidrogenação. No novo campo de energia, ele pode ser usado em instalações de suporte de estações de reabastecimento de hidrogênio, fornecendo uma fonte estável de hidrogênio de alta pressão para veículos de células de combustível (após a correspondência com os sistemas de regulação de pressão subsequentes). Sua integração montada em derrapagem e conformidade estrita com padrões à prova de explosão (nota à prova de explosão do motor: exdiict4) também o tornam adequado para ambientes industriais perigosos que requerem manuseio seguro de hidrogênio.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
 |  |

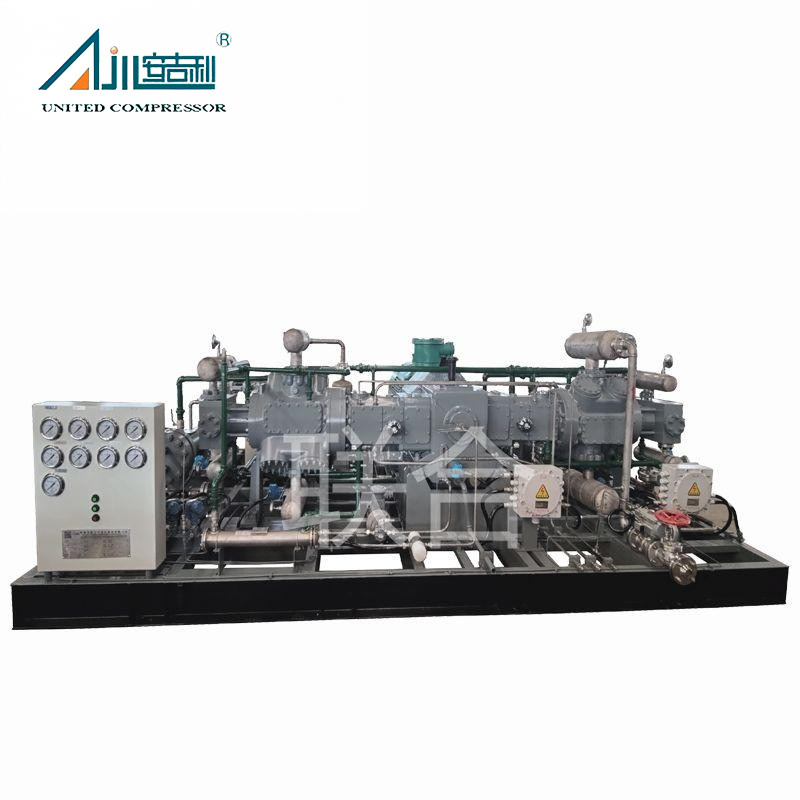

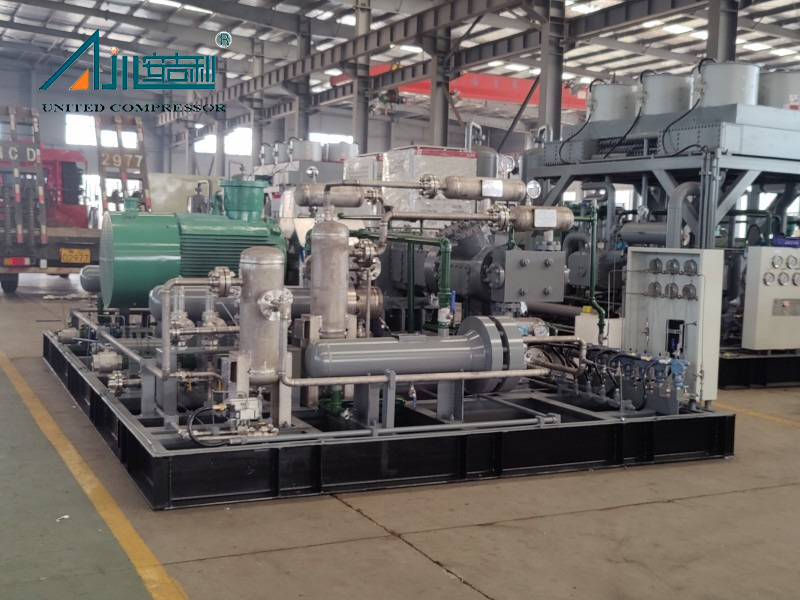

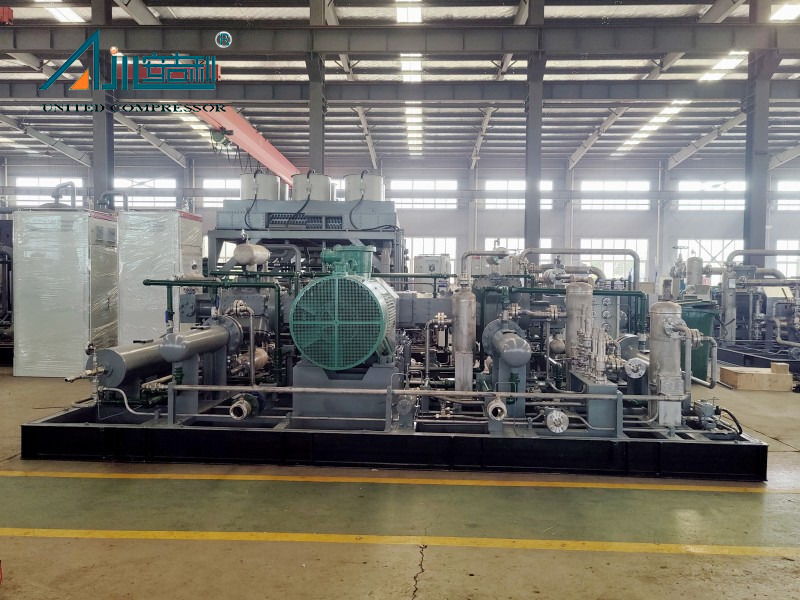

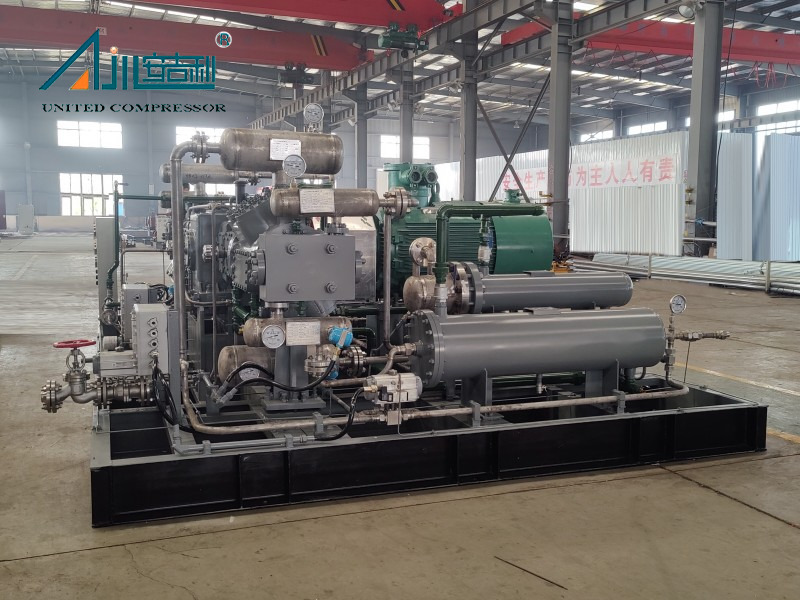

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape (mpa.g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Hidrogênio | 800 | 12 | 160 | Refrigerado a água | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | Hidrogênio | 600 | 1.2 | 90 | Refrigerado a água | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Hidrogênio | 1270 | 0.65 | 132 | Refrigerado a água | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0,03-16 | Hidrogênio | 515 | 1.6 | 90 | Refrigerado a água | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | Hidrogênio | 4500 | 2. 1 ～ 2,9 | 185 | Refrigerado a água | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | Hidrogênio | 2642 ～ 4500 | 2. 1 ～ 2,9 | 55 | Refrigerado a água | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Hidrogênio | 500 | 20 | 75 | Refrigerado a água | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Hidrogênio | 150 | 2.2 | 11 | Refrigerado a água | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | Hidrogênio | 300 | 2.0 | 22 | Refrigerado a água | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Hidrogênio | 212 | 15 | 55 | Refrigerado a água | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Hidrogênio | 4200 | 4.0 | 355 | Refrigerado a água | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1,5 ～ 1,7) -10 | Hidrogênio | 3300 | 1.0 | 315 | Refrigerado a água | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Hidrogênio | 0 ~ 560 | 3.0 | 30 | Resfriamento misto | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | Hidrogênio | 400 | 15 | 45 | Resfriamento misto | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Hidrogênio | 750 | 0.7 | 110 | Resfriamento misto | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5,7 ）6.5 | Hidrogênio | 2000 | 0.65 | 55 | Resfriamento misto | 3500 × 3000 × 2300 | 6000 | |
Caso do projeto
 |  |  |
| Alibek Oilfield, no sul do Cazaquistão | Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd. | Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto |
É ideal para geração de energia de hidrogênio, armazenamento de energia (armazenamento de tanque de alta pressão), sistemas de suprimento de hidrogênio de veículos de células de combustível e aquecimento industrial de hidrogênio. Seu projeto sem óleo o torna particularmente adequado para cenários que exigem hidrogênio de alta pureza, como projetos de fabricação de semicondutores e hidrogênio verde.
Sim. O Bengbu United Compressor oferece soluções personalizadas com base nos requisitos do cliente, incluindo taxa de fluxo, pressão, pureza e ambiente operacional. As personalizações incluem métodos de resfriamento (refrigerado a água, resfriado a ar e resfriamento misto), modos de acionamento (motor de motor ou diesel) e embalagem (cabine de metal, caixa de madeira, cabine à prova de som).
Graças ao seu baixo número de peças vulneráveis e design robusto, os intervalos de manutenção são estendidos. As verificações de rotina (por exemplo, nível de óleo, temperatura) são recomendadas mensalmente, com grandes revisões normalmente necessárias a cada 12 a 18 meses, dependendo da intensidade do uso.
