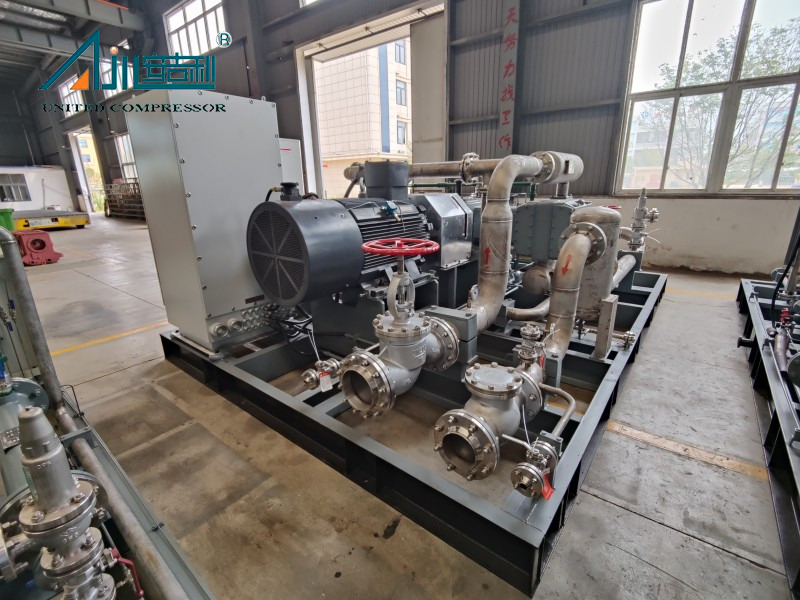

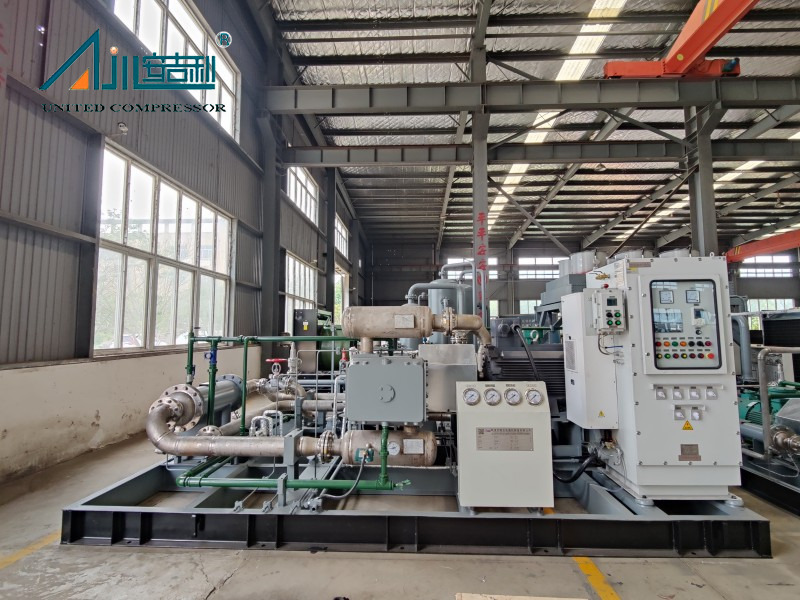

O compressor de hidrogênio DW-17.9/(4-5) -6,5 , um compressor de pistão reciprocado especializado, é projetado para as necessidades circulantes de compressão de hidrogênio de um projeto de demonstração de redução direta de minério de ferro. Ele serve como um dispositivo principal no sistema de suprimento de gás do projeto, que usa hidrogênio verde como gás redutor para produzir ferro reduzido direto com uma taxa de metalização inferior a 92%. Este compressor é adaptado para ambientes industriais ao ar livre, destacando-se em operação estável, rigor rígido de hidrogênio e adaptabilidade a condições específicas do processo, tornando-o ideal para os cenários de alta demanda de sistemas de fabricação de ferro verde e circulação de hidrogênio.
Os principais parâmetros técnicos definem seu desempenho: processa um meio misto de hidrogênio 95 ~ 100% e 0 ~ 5% de nitrogênio, com uma vazão volumétrica nominal de 17,9m³/min (equivalente a 1074nm³/h, escalável a 3000 ~ 5000nm³/h para necessidades de processo). Opera a uma pressão de entrada de 500 ~ 600kpa.a (temperatura de entrada 5 ~ 20 ℃, saturada com água) e atinge uma pressão de escape de 750kpa.a, com uma temperatura de suprimento de gás terminal ≤40 ℃. Alimentado por um motor variável-frequência à prova de explosão de 132kW (Modelo YBBP-355M-8), ele possui uma dimensão geral de aproximadamente 3500 × 3000 × 2300mm e um peso total de cerca de 8t, garantindo a integração sem costura na configuração de instalação montada em skids do projeto.
Além de sua funcionalidade independente, a DW-17.9/(4-5) -6,5 é projetada com um sistema de suporte abrangente, incluindo um refrigerador refrigerado a água, separador de água a gás, sistema de controle de PLC e componentes de lubrificação livre de óleo-totalmente construídos com materiais compatíveis com hidrogênio (GEG, 316s para peças úmidas). Esse design integrado alinha aos requisitos do projeto para proteção de explosão (EXDIICT4), monitoramento remoto e operação contínua de longo prazo (8000 horas por ano), garantindo a compatibilidade com toda a cadeia de processos de redução direta de minério de ferro.

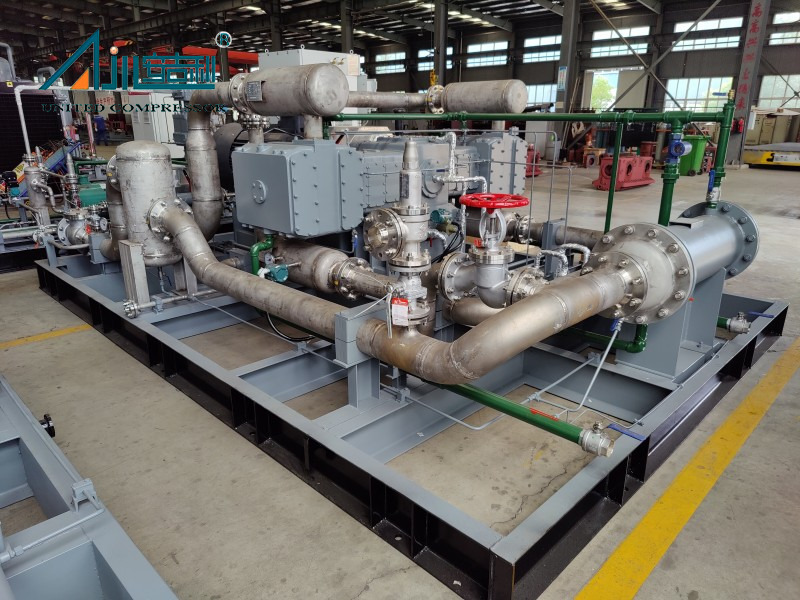

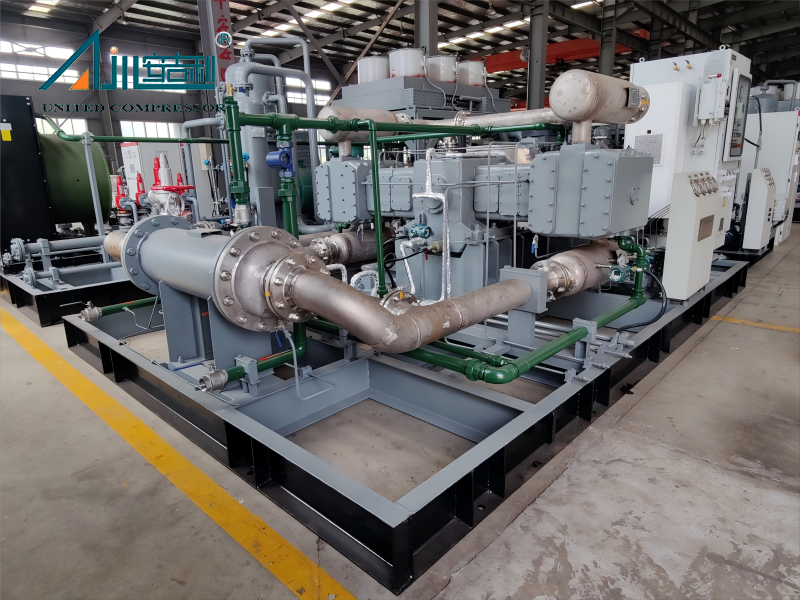

O compressor de hidrogênio DW-17.9/(4-5) -6,5 oferece estabilidade e durabilidade excepcionais, graças à sua estrutura de dois cilindros do tipo D (equilíbrio simétrico) e design de corpo médio duplo. Essa estrutura minimiza a vibração (intensidade de vibração ≤ 18 mm/s, cumprindo com GB/T7777-2021) e impede o óleo do cárter de contaminar o meio de hidrogênio. Componentes-chave-como o eixo de manivela de aço de 45# (tratado com endurecimento de indução para maior resistência ao desgaste) e a haste de pistão de 42crmo (superfície nitretida, dureza mínima HRC60)-contém uma vida útil de um projeto de vida útil de ≥30.000 horas, redução da frequência de manutenção e tempo de inatividade durante a operação industrial de longo prazo.

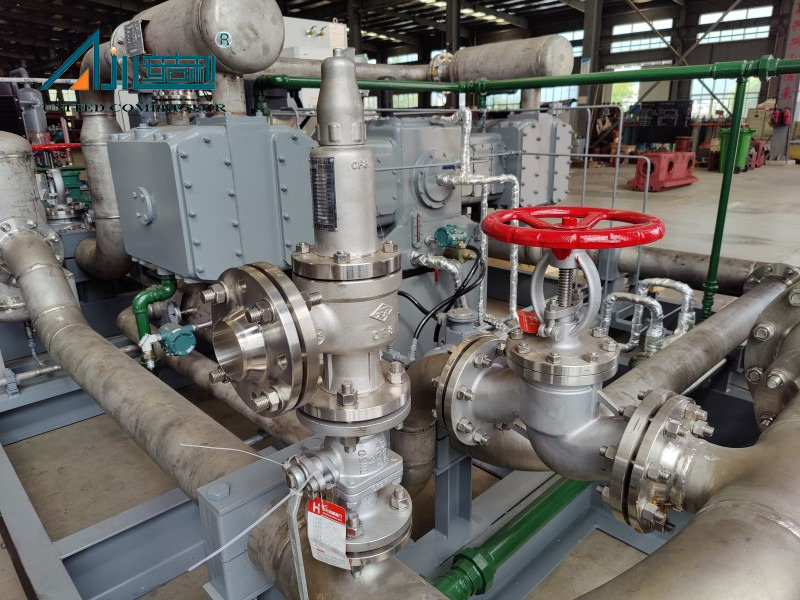

Uma vantagem crítica é o seu rigoroso projeto de tensão de hidrogênio, essencial para impedir o vazamento do meio de hidrogênio inflamável. O compressor adota um sistema de vedação em vários estágios: anéis de embalagem PTFE preenchidos (com portas de purga de nitrogênio) para a haste do pistão e válvulas estruturadas de malha com placas de válvula de espiada (taxa de vazamento ≤3 ‰, com vazamento zero no local). Além disso, todo o sistema elétrico (incluindo o gabinete de controle com proteção de explosão de pressão positiva) atende aos padrões à prova de explosão Exdiict4 e dispositivos de segurança, como válvulas de alívio de pressão e separadores de água a gás, são instalados para garantir uma operação segura em ambientes explosivos ao ar livre.

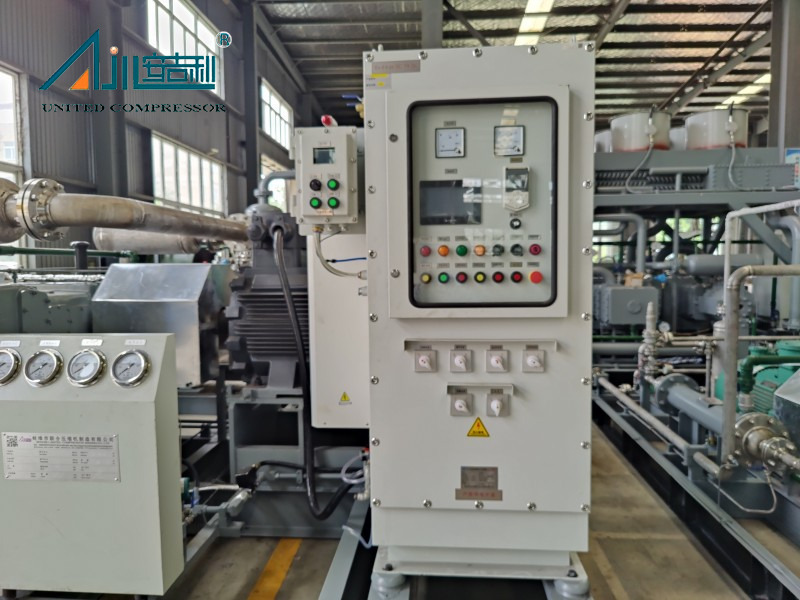

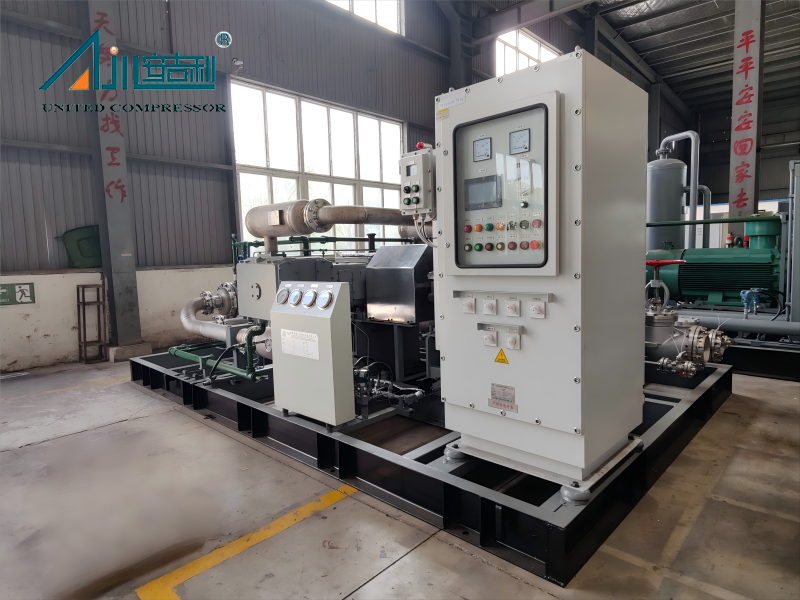

O compressor está equipado com um SIMENS SMART200 PLC e uma tela sensível ao toque da Weinview de 7 polegadas, permitindo a inicialização de conversão de frequência (para reduzir o impacto da grade) e o monitoramento em tempo real dos parâmetros-chave (por exemplo, pressão de entrada/saída, temperatura de óleo/água). Ele se reserva uma interface de comunicação RS485 e suporta protocolos Modbus-RTU/Ethernet para conexão perfeita com o sistema DCS do usuário. Isso permite uma operação não tripulada, exibição remota de informações de operação/alarme e desligamento remoto, alinhando-se com a necessidade do projeto de controle de processo integrado e reduzindo a carga de trabalho de operação no local.
Área de aplicação
Os compressores de hidrogênio desempenham um papel crucial na geração de energia de hidrogênio, armazenamento de energia e aquecimento. Por exemplo, comprimindo gás hidrogênio a alta pressão para geração de energia de células de combustível ou armazenando-o em cilindros de gás de alta pressão ou tanques de armazenamento subterrâneo para uso de emergência. Além disso, os sistemas de aquecimento de hidrogênio também dependem de sua capacidade de entrega de alta pressão. Os veículos de células a combustível de hidrogênio dependem de um compressor de hidrogênio para comprimir o gás de hidrogênio no tanque de armazenamento para a pressão necessária da célula de combustível, que é o componente central da operação do veículo. Design leve e tecnologia de compressão eficiente são o foco deste campo.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
 |  |

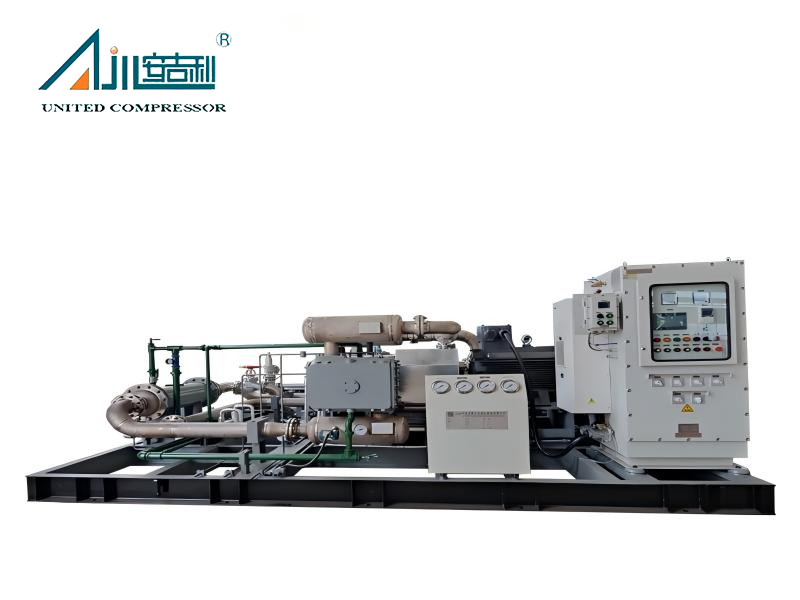

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape (mpa.g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Hidrogênio | 800 | 12 | 160 | Refrigerado a água | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | Hidrogênio | 600 | 1.2 | 90 | Refrigerado a água | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Hidrogênio | 1270 | 0.65 | 132 | Refrigerado a água | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0,03-16 | Hidrogênio | 515 | 1.6 | 90 | Refrigerado a água | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | Hidrogênio | 4500 | 2. 1 ～ 2,9 | 185 | Refrigerado a água | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | Hidrogênio | 2642 ～ 4500 | 2. 1 ～ 2,9 | 55 | Refrigerado a água | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Hidrogênio | 500 | 20 | 75 | Refrigerado a água | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Hidrogênio | 150 | 2.2 | 11 | Refrigerado a água | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | Hidrogênio | 300 | 2.0 | 22 | Refrigerado a água | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Hidrogênio | 212 | 15 | 55 | Refrigerado a água | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Hidrogênio | 4200 | 4.0 | 355 | Refrigerado a água | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1,5 ～ 1,7) -10 | Hidrogênio | 3300 | 1.0 | 315 | Refrigerado a água | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Hidrogênio | 0 ~ 560 | 3.0 | 30 | Resfriamento misto | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | Hidrogênio | 400 | 15 | 45 | Resfriamento misto | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Hidrogênio | 750 | 0.7 | 110 | Resfriamento misto | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5,7 ）6.5 | Hidrogênio | 2000 | 0.65 | 55 | Resfriamento misto | 3500 × 3000 × 2300 | 6000 | |
Caso do projeto
 |  |  |
| Alibek Oilfield, no sul do Cazaquistão | Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd. | Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto |
É ideal para geração de energia de hidrogênio, armazenamento de energia (armazenamento de tanque de alta pressão), sistemas de suprimento de hidrogênio de veículos de células de combustível e aquecimento industrial de hidrogênio. Seu projeto sem óleo o torna particularmente adequado para cenários que exigem hidrogênio de alta pureza, como projetos de fabricação de semicondutores e hidrogênio verde.
Sim. O Bengbu United Compressor oferece soluções personalizadas com base nos requisitos do cliente, incluindo taxa de fluxo, pressão, pureza e ambiente operacional. As personalizações incluem métodos de resfriamento (refrigerado a água, resfriado a ar e resfriamento misto), modos de acionamento (motor de motor ou diesel) e embalagem (cabine de metal, caixa de madeira, cabine à prova de som).
Graças ao seu baixo número de peças vulneráveis e design robusto, os intervalos de manutenção são estendidos. As verificações de rotina (por exemplo, nível de óleo, temperatura) são recomendadas mensalmente, com grandes revisões normalmente necessárias a cada 12 a 18 meses, dependendo da intensidade do uso.
