Compressor de gás natural de alta eficiência para indústria energética

Visão geral

O compressor de alta eficiência DFW-5.3/3-15 , fabricado pelo Compressor United Bengbu (China), é um compressor de pistão reciprocado de ponta projetado para compressão de gás natural confiável e com eficiência energética. ADIBIRADOS PARA APLICAÇÕES INDUSTRIAIS, esse compressor se destaca em aumentar a pressão do gás para liquefação, armazenamento e necessidades de processo, tornando -o um ativo vital na produção de GNL, processos petroquímicos e sistemas de proteção ambiental.

As métricas de desempenho -chave o diferenciam: lida com uma capacidade de processamento de 1100nm³/h com uma pressão de entrada de 0,3mpa.g (à temperatura normal) e fornece uma pressão de escape de 1,5MPA.g , alimentada por um motor principal de 90kW . Seu design compacto- 6500 × 3000 × 2500 mm em dimensões e 6t de peso -define a integração fácil nos sistemas existentes, enquanto sua construção robusta garante operação de longo prazo em ambientes exigentes.

Características

Projeto estrutural

Projetado como um compressor de lubrificação sem óleo e refrigerado por ar e sem óleo, o DFW-5.3/3-15 adota uma configuração de compressão em dois estágios, com suprimento modular. Componentes críticos são criados para durabilidade:

· Cilindros : os cilindros de primeira etapa usam material HT250 e os cilindros da segunda etapa empregam QT600-3, garantindo resistência à alta pressão e desgaste.

· Sistema de empacotamento : enchimentos de politetrafluoroetileno (PTFE)-conhecido por auto-lubrificação, resistência ao calor e baixo atrito-eliminam a necessidade de lubrificação por óleo, reduzindo a manutenção e prevenindo a contaminação por gás.

· Arranjo da válvula : Válvulas de ar montadas axialmente na cabeça do cilindro otimizam o fluxo de gás, aumentando a eficiência da compressão.

Vantagens de desempenho

· Alta eficiência e confiabilidade : o projeto de equilíbrio simétrico minimiza a vibração e o ruído, enquanto o sistema livre de óleo reduz os custos de inatividade e os custos operacionais. Seu design pronto para automação permite integração perfeita em sistemas de controle inteligente.

· Instalação e manutenção fácil : todos os equipamentos principais e auxiliares são montados em uma derrapagem, permitindo transporte rápido, configuração no local e manutenção sem complicações. Menos peças vulneráveis ​​mais baixas necessidades de manutenção a longo prazo.

· Flexibilidade da personalização : configurações não padrão estão disponíveis, com opções para métodos de resfriamento (resfriamento refrigerado a água, resfriamento misto), tipos de instalação (fixo, móvel, do tipo cabine) e modos de acionamento (motor, motor diesel), adaptados a fluxo específico, pressão e requisitos ambientais.

Destaque vantagens

Tem alta eficiência, forte confiabilidade e alto grau de automação;	Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção	O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor	Todos os componentes da máquina são cuidadosamente projetados

Certificados de patentes

	Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7			Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2
	Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos			Integrated Long Short Double Compartment Zl 2018 2 0294762.0

Descrição da máquina inteira

O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.

O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.

O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.

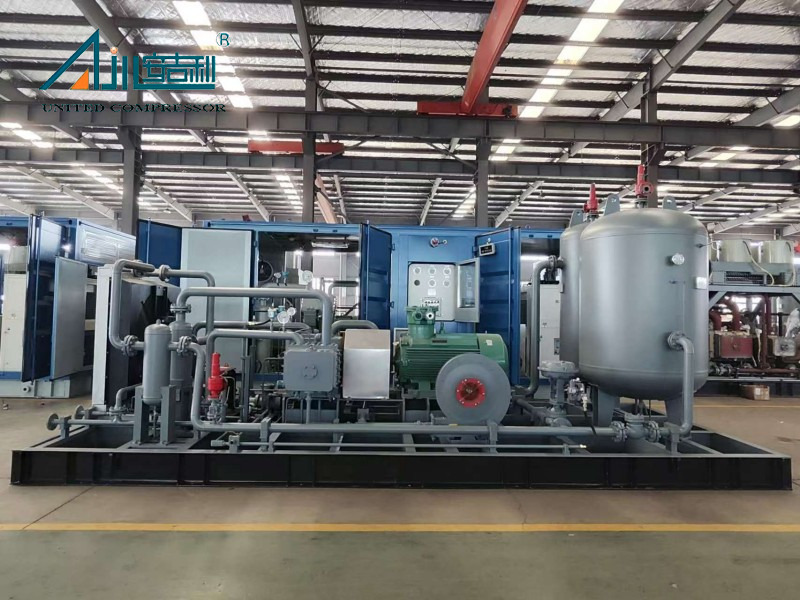

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.

• Forma estrutural:  D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type

• Método de resfriamento:  resfriamento de água/resfriamento de ar/resfriamento misto

• Formulário de instalação:  fixo/móvel/pry montado/tipo de cabine

• Modo de acionamento:  acionador de motor/motor a diesel Iniciar

• Transporte: mar/ar/terra

• Embalagem:

  Cabine de metal	Caixa de madeira	Cabine à prova de som

Caso do projeto

Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto	Alibek Oilfield, no sul do Cazaquistão	Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom

Parâmetro técnico

Perguntas frequentes

Que gases o DFW-5.3/3-15 pode controlar o compressor?

É projetado especificamente para  gás natural  (conforme indicado por sua composição média de 100% de gás natural). Para outros gases como hidrogênio ou gases industriais especiais, explore nossa série  especial de compressor de gás  .

Com que frequência o compressor requer manutenção?

Graças ao seu baixo número de peças vulneráveis ​​e design robusto, manutenção de rotina (por exemplo, cheques de filtro, inspeções de vedação) é necessária a cada 3.000 a 5.000 horas de operação. O sistema sem óleo elimina a necessidade de substituições de lubrificantes frequentes.

Vem com certificações internacionais?

Sim, o compressor inclui componentes patenteados, como a  manga protetora do fio da haste do pistão (ZL 2017 2 1907021.7)  e  o dispositivo de suporte do anel do pistão (ZL 2018 2 0294776.2) , garantindo a conformidade com os padrões globais de qualidade.

Quais são as opções de transporte?

Pode ser transportado via mar, ar ou terra, com opções de embalagem, incluindo cabines de metal, caixas de madeira ou cabines à prova de som para proteger contra danos no trânsito.

O compressor de alta eficiência DFW-5.3/3-15 combina energia, durabilidade e flexibilidade, tornando-a uma das necessidades de compressão de gás industrial. Entre em contato conosco para obter soluções personalizadas ou detalhes técnicos adicionais.
