Saída do compressor de gás natural 6m³/min 4,5MPa para gasoduto

Visão geral

O MFWD-6.0/(25 ~ 45) -45 é um compressor de gás natural de pistão recíproco confiável, projetado para cenários de compressão de gás natural eficiente. É projetado para atender aos requisitos operacionais das indústrias dependentes da compressão estável de gás natural, com uma vazão volumétrica nominal de 6,0 m³/min, garantindo manuseio eficiente de gás natural em condições de trabalho especificadas.

Ele opera com uma pressão de entrada que varia de 2,5 a 4,5 MPa.g e uma temperatura de entrada de 30 ℃ , enquanto fornece uma pressão de escape constante de 4,5 MPa.g. Equipado com um motor principal de 250 kW (modelo YBX3-355L3-8), o compressor garante desempenho consistente e estável durante a operação de longo prazo. As dimensões gerais da máquina são de aproximadamente 6500 × 3000 × 3200 mm e todo o peso da máquina é de cerca de 17 T , tornando -o adequado para instalação fixa com base em locais industriais.

Esse compressor é amplamente aplicável nos sistemas de transmissão e processamento de gás natural para manter a pressão estável da pressão, do campo de petróleo e do campo de gás, recuperação de gás para utilização de recursos, armazenamento de gás natural e estações de transporte para garantir a estabilidade do fornecimento de gás e sistemas de fornecimento de gás industrial de tamanho pequeno e médio para atender à demanda por gás natural comprimido nos processos de produção.

Características

Alta estabilidade operacional e segurança

O compressor adota uma estrutura de quatro cilindros do tipo M (simetricamente equilibrada) com compressão no primeiro estágio, que efetivamente equilibra a inércia operacional e reduz a vibração mecânica, em conformidade com os requisitos de GB/T7777-2003. Sua forte estabilidade operacional garante uma operação contínua e confiável em todas as condições de trabalho projetadas, minimizando os desligamentos causados ​​por falhas de equipamentos. O cilindro e a embalagem usam estruturas de lubrificação sem óleo, evitando a contaminação do petróleo de gás natural e aumentando a segurança do uso de gás.

Baixo custo de manutenção e operação amigável

O compressor possui peças vulneráveis ​​bem projetadas (como anéis de pistão, anéis de guia e embalagem) com uma vida útil de nada inferior a 8000 horas, reduzindo a frequência de substituição de peças e diminuindo os custos de manutenção. Ele está equipado com um gabinete de controle à prova de explosão integrado a um SIMENS SMART-200 PLC e uma tela sensível ao toque Weinview de 7 polegadas, permitindo a exibição em tempo real dos parâmetros operacionais, gravação de falhas e controle remoto, simplificando a operação mesmo para operadores com conhecimento profissional básico.

Instalação e transporte integrados convenientes

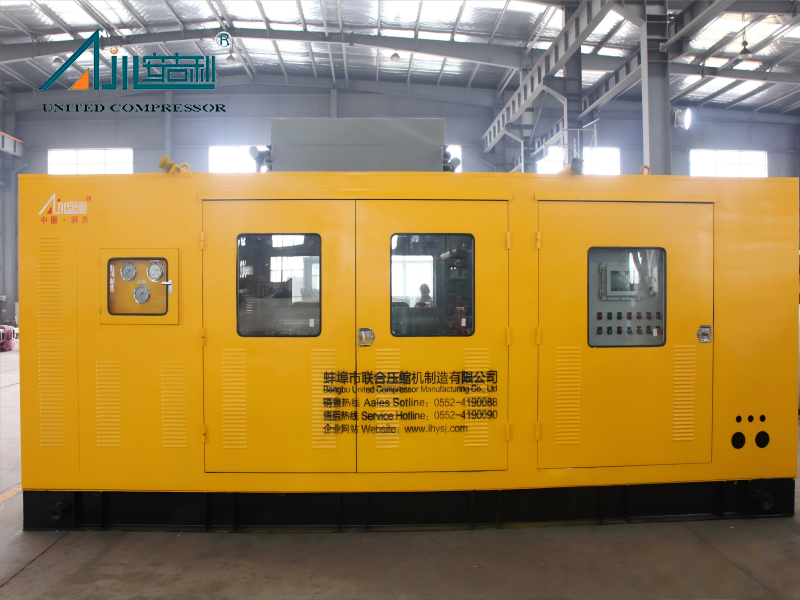

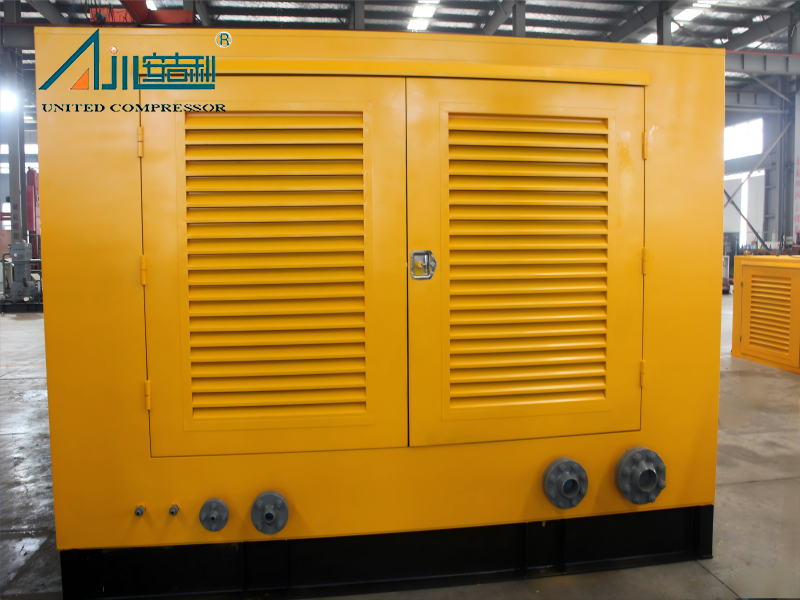

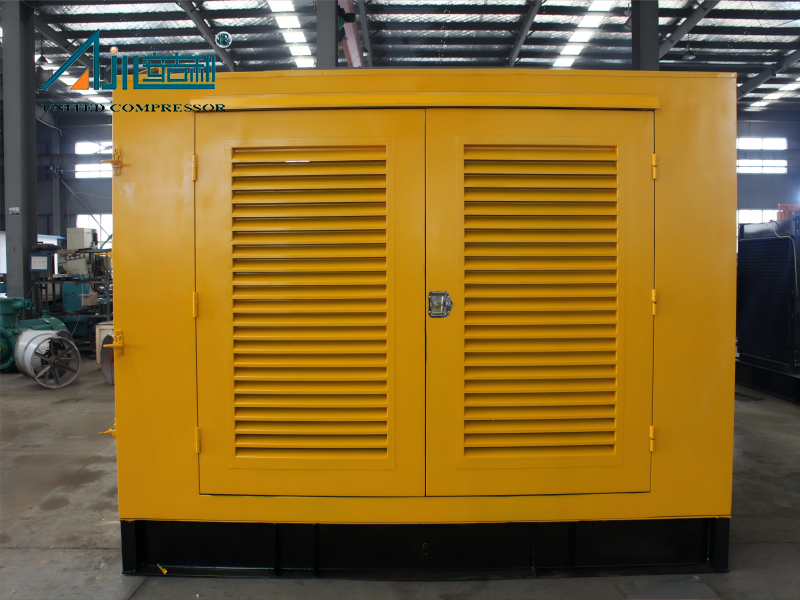

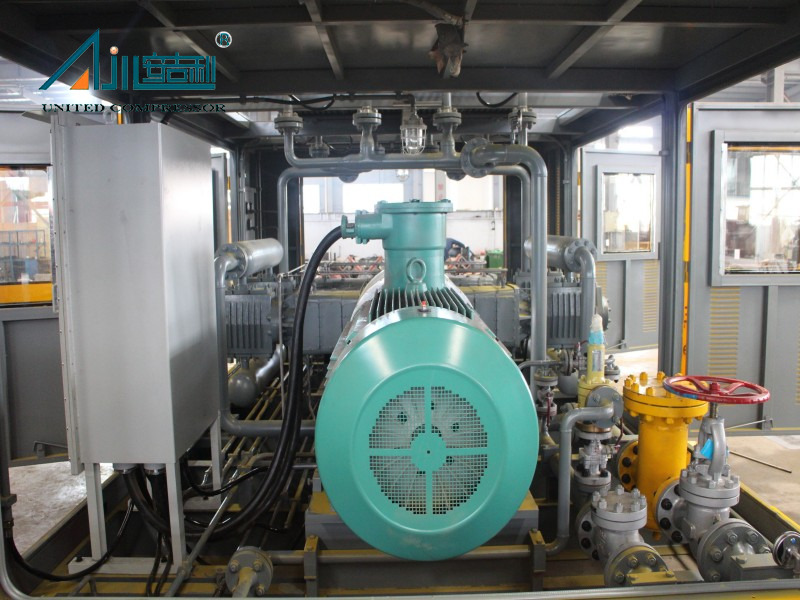

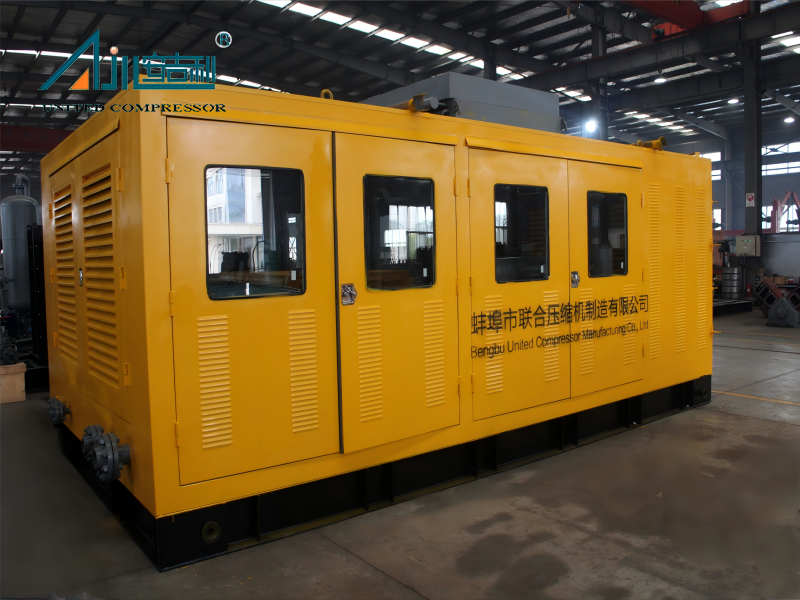

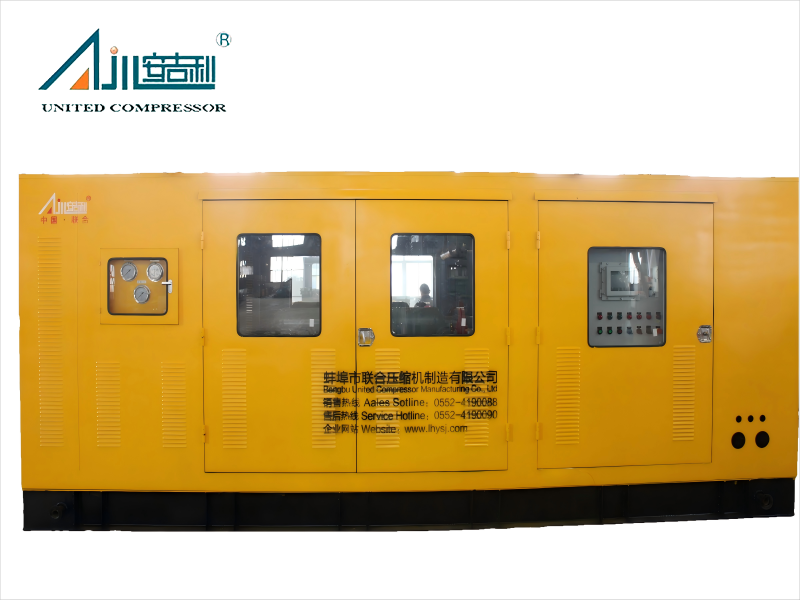

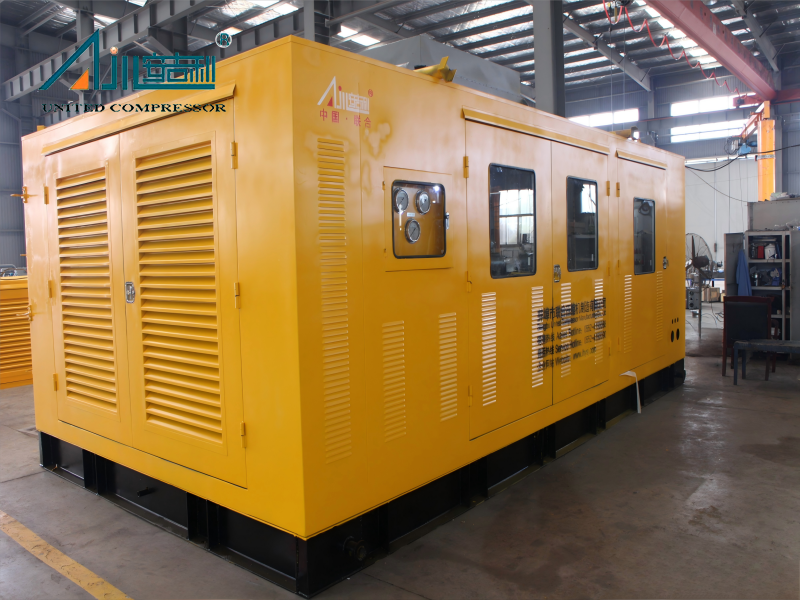

O compressor, juntamente com seu equipamento auxiliar (incluindo sistemas de refrigeração, sistemas de lubrificação e sistemas de instrumentos), está totalmente instalado em uma base integral montada em skid. Esse design montado em skid não apenas garante o layout compacto e a conexão estável de todos os componentes, mas também facilita bastante o transporte e a instalação no local. Pode ser rapidamente posicionado e fixado na fundação pré-fabricada, economizando tempo de construção no local e custos de mão-de-obra.

Design de componente durável e de alta qualidade

Os principais componentes do compressor são feitos de materiais de alta qualidade: o cárter e o corpo médio são lançados do HT250, garantindo excelente resistência estrutural e resistência ao desgaste; O virabrequim é feito de 45# aço com tratamento de carburismo de superfície para melhorar a resistência à fadiga e a vida útil do serviço; O cilindro é feito de qt600-3, que tem boa capacidade de pressão. Além disso, a entrada do cilindro e as portas de escape são dispostas de maneira superior e inferior de saída para impedir o acúmulo de líquidos e o martelo líquido, aumentando ainda mais a segurança e a durabilidade do equipamento.

Destaque vantagens

Tem alta eficiência, forte confiabilidade e alto grau de automação;	Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção	O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor	Todos os componentes da máquina são cuidadosamente projetados

Certificados de patentes

	Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7			Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2
	Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos			Integrated Long Short Double Compartment Zl 2018 2 0294762.0

Descrição da máquina inteira

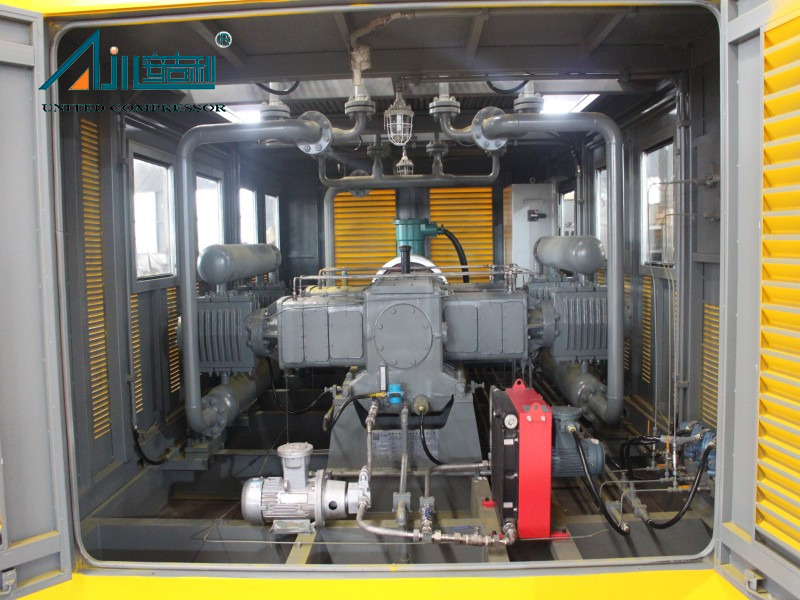

O compressor adota o tipo M (tipo de equilíbrio simétrico), lubrificação forçada e sem óleo para cilindros e embalagem, tipo de pistão recíproco, compressão de 1 estágio de 4 linhas e toda a unidade é fornecida de maneira montada em skid.

O cárter do compressor é feito de HT250 (ferro fundido cinza) através da fundição integral, com duas faces de flange de cada lado para instalar o corpo médio. O fundo do cárter serve como um poço lubrificante, capaz de armazenar aproximadamente 100l de óleo lubrificante para fornecer óleo para as partes móveis do compressor; A superfície superior do cárter está equipada com uma placa de tampa superior com uma tampa de respiro, que pode ser desaparafusada ao adicionar óleo; Além disso, o cárter também é configurado com interfaces funcionais, como uma porta de instalação de bitola de nível de óleo, porta de instalação do sensor de temperatura do rolamento e porta de drenagem de óleo. A porta de drenagem de óleo do cárter é conectada à parte externa do capô de metal e é equipada com uma válvula correspondente para drenar o óleo residual do cárter durante a manutenção.

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.

• Forma estrutural:  D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type

• Método de resfriamento:  resfriamento de água/resfriamento de ar/resfriamento misto

• Formulário de instalação:  fixo/móvel/pry montado/tipo de cabine

• Modo de acionamento:  acionador de motor/motor a diesel Iniciar

• Transporte: mar/ar/terra

• Embalagem:

  Cabine de metal	Caixa de madeira	Cabine à prova de som

Caso do projeto

Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto	Alibek Oilfield, no sul do Cazaquistão	Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom

Parâmetro técnico

Perguntas frequentes

Qual é o método de lubrificação adotado pelo compressor e quais são os requisitos para lubrificar o petróleo?

The compressor adopts a combined lubrication method: the crankshaft, connecting rod, and crosshead (oil-lubricated parts) use pressure lubrication through a gear oil pump, while the cylinder and packing (oil-free lubricated parts) rely on the ultra-thin solid lubricating film formed by PTFE-filled guide rings and piston rings to achieve self-lubrication without additional oil injection. Para o óleo lubrificante, o óleo lubrificante mecânico L-DAB150 deve ser usado quando a temperatura ambiente for superior a 5 ℃, e o óleo lubrificante mecânico L-DAB100 deve ser usado quando a temperatura ambiente for inferior a 5 ℃; O ciclo de mudança de óleo geralmente é duas vezes por ano (trocado uma vez no inverno e no verão), e a primeira troca de petróleo deve ser realizada depois que o compressor for usado por 200 horas inicialmente.

Que funções de proteção o sistema de controle do compressor tem para garantir uma operação segura?

O gabinete de controle à prova de explosão do compressor (equipado com um Siemens Smart-200 PLC e uma tela sensível ao toque de Weinview de 7 polegadas) possui várias funções de proteção para operação segura. Pode monitorar e proteger contra sobrecarga de motor e curto -circuito; Para o próprio compressor, ele pode exibir, alarmar e acionar a proteção de desligamento para pressão anormal de óleo lubrificante, pressão de entrada, pressão de escape e temperatura de escape. Especificamente, ele alarmes quando a pressão de entrada é baixa (L) e desliga quando é extremamente baixa (LL); Alarmes quando a pressão de escape é alta (H) e desliga quando é extremamente alta (Hh); Alarmes quando a pressão lubrificante do óleo é baixa (L) e desliga quando é extremamente baixa (LL); e alarmes quando a temperatura de escape é alta (H), evitando efetivamente os danos causados ​​pelo equipamento causados ​​por condições de trabalho anormais.

Qual é o período de garantia do compressor e quais serviços pós-venda são fornecidos?

O período de garantia do compressor é 12 meses após a entrega do equipamento no local e comissionada com sucesso, ou 18 meses após a entrega do equipamento no local, o que ocorrer primeiro. Durante o período de garantia, se o equipamento for danificado ou não funcionar normalmente devido a problemas de fabricação ou design, o vendedor será responsável por substituição ou reparo gratuito (Nota: falhas de equipamento causadas por desastres naturais, operação manual inadequada ou desgaste de peças vulneráveis ​​não são cobertas pela garantia). Em termos de serviço pós-venda, o vendedor fornece serviço pós-venda ao longo da vida para o equipamento; Quando a manutenção de emergência for necessária, o vendedor responderá dentro de 12 horas após receber a solicitação de serviço no local do comprador e organizará o pessoal para chegar ao local dentro de 24 horas para distâncias a 500 quilômetros e dentro de 48 horas para distâncias a 1000 quilômetros.
