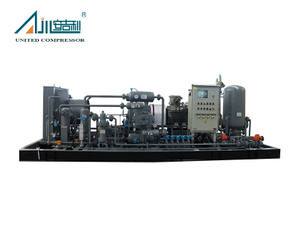

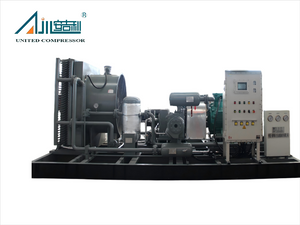

Esta página mostra os compressores de gás natural de alta eficiência fabricados por Bengbu United Compressor Manufacturing Co., Ltd., Um fabricante líder na China, especializado em soluções de compressão a gás. Os principais produtos destacados incluem os modelos MW-17.4 / (0,1-0,2) -26 e MW-9.2 / (1-17)-(17-25) , projetados para atender às diversas necessidades industriais de compressão de gás natural.
O compressor MW-17.4 / (0,1-0,2) -26 de alta eficiência de gás natural se destaca com suas métricas precisas de desempenho: lida com uma composição média de 18% N₂ e 82% ch₄ , com uma capacidade de processamento de 1000nm³ / h . Operando sob uma pressão de entrada de 10 ~ 20kpa.g e temperatura de entrada de -20 ~ 40 ℃ , oferece uma pressão de escape de 2,6mpa.g , alimentada por um motor principal de 200kW . Com dimensões gerais de aproximadamente 5200 × 3200 × 2000 mm e um peso de cerca de 10T , ele é projetado para estabilidade em várias configurações.
Outro modelo-chave, o compressor de alta eficiência de MW-9.2 / (1-17)-(17-25) , oferece uma capacidade de processamento de 19,2m³ / min , operando com uma faixa de pressão de entrada de 0,1 ~ 1,7MPA.G e temperatura de entrada de 40 ℃ , enquanto atinge uma pressão de escape de 1,7 ~ 25mpA.g.g . Equipado com um motor principal de 400kW , possui dimensões de aproximadamente 8500 × 3200 × 2500 mm e um peso de 20T , tornando-o adequado para aplicações industriais em larga escala.
Esses compressores são amplamente utilizados em sistemas de gasodutos urbanos para manter a pressão de oferta estável, equipamentos de gás doméstico (por exemplo, fogões e aquecedores de água) como fonte de combustível de GNV, estações de reabastecimento de GNV para a oferta de combustível de veículos, injeção de petróleo para melhorar a recuperação do petróleo e o barbear de pico de equilíbrio para equilibrar a oferta e a demanda durante os períodos de alta usagem.
Nossos compressores de gás natural são projetados para eficiência excepcional, reduzindo o consumo de energia e aumentando a produtividade operacional. Sua confiabilidade robusta garante uma operação contínua e estável sob todas as condições especificadas, minimizando o tempo de inatividade e mantendo os processos de compressão de gás ininterruptos. Com um alto grau de automação, eles se integram perfeitamente a diversos sistemas, simplificando o gerenciamento do fluxo de trabalho.
Com menos peças vulneráveis, esses compressores requerem substituição e reparos menos frequentes, reduzindo significativamente os custos de manutenção. Eles operam com baixa vibração e ruído, criando um ambiente de trabalho mais confortável. Esse desempenho estável também os torna fáceis de usar, mesmo para operadores com experiência limitada, garantindo o uso do dia-a-dia suave.

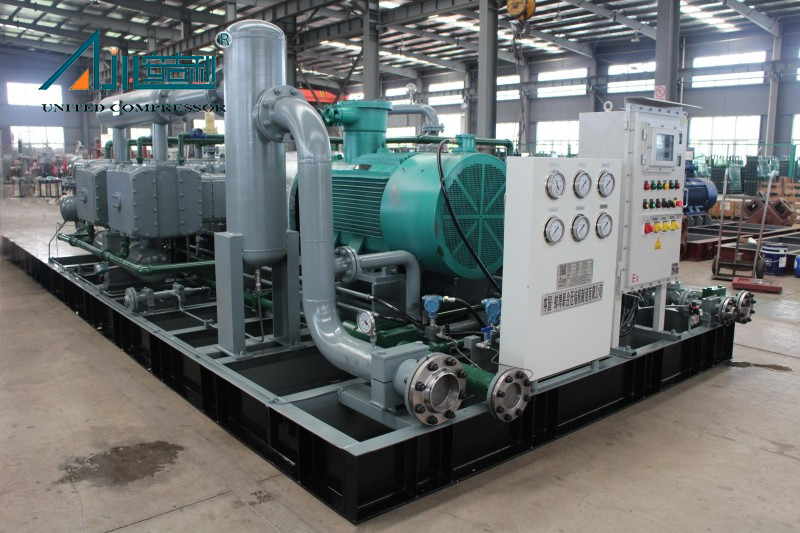

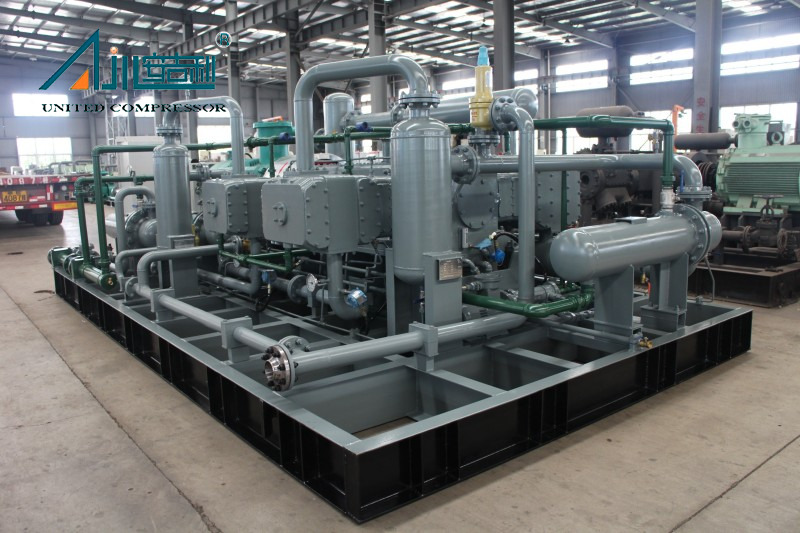

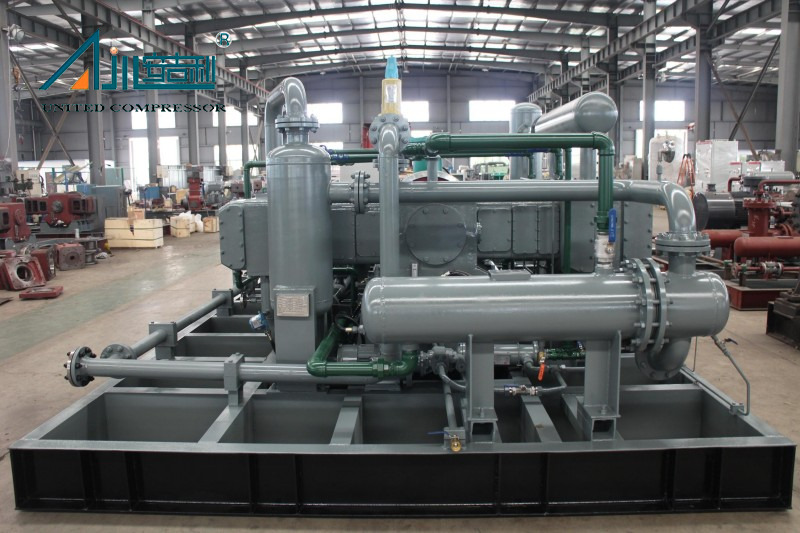

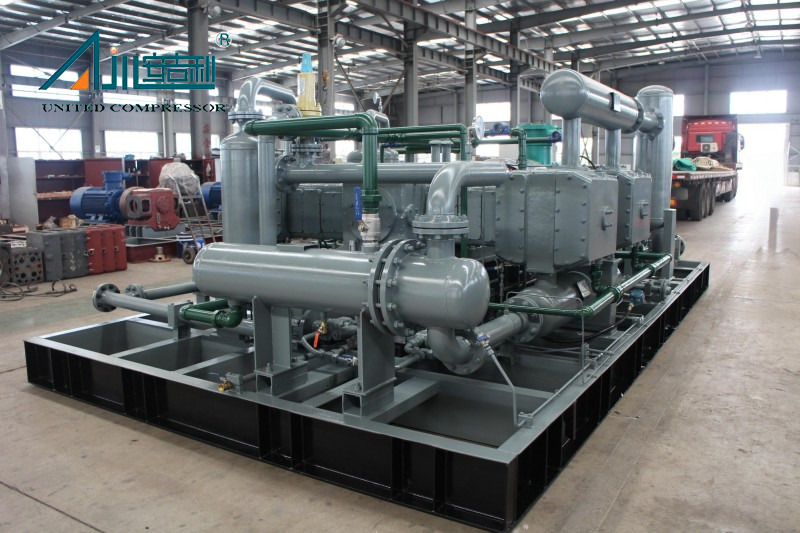

Todos os equipamentos principais e auxiliares são montados em um trenó, garantindo operação confiável e simplificando o transporte e a instalação. Seja enviado por mar, ar ou terra, o design montado em trenó economiza tempo e esforço durante a configuração, tornando a implantação eficiente em diferentes locais.
O corpo do compressor é criado a partir de fundição HT250 , garantindo durabilidade e uma longa vida útil. Tanto o cilindro quanto a embalagem adotam estruturas livres de óleo, eliminando a necessidade de lubrificação por petróleo e reduzindo os riscos de contaminação. As portas de entrada e exaustão do cilindro são dispostas verticalmente (para cima e para baixo) para impedir o martelo líquido causado pelo acúmulo de líquido interno, aumentando a segurança operacional. A válvula de ar usa uma estrutura de malha internacionalmente popular com uma placa de válvula de aço inoxidável, aumentando ainda mais o desempenho e a longevidade.
Área de aplicação
Os compressores de gás natural são usados no desenvolvimento do campo de petróleo e gás para aumentar a produtividade do poço de gás, incluindo transporte de gás natural, separação de petróleo e gás, pressurização da cabeça do poço e outros processos. Por exemplo, usando um compressor para aumentar e recuperar o gás associado a baixa pressão, o desperdício de recursos pode ser reduzido. Além disso, os compressores também são usados para a produção e coleta de poços a gás em extração não convencional de gás natural, como gás de xisto e metano de carvão.
O compressor de gás natural é o equipamento central dos oleodutos de longa distância, o que garante o transporte estável de gás natural por meio de aumento de vários estágios. Por exemplo, as unidades de compressores são instaladas nas estações iniciais, intermediárias e finais para compensar as perdas de pressão do pipeline e obter transporte de longa distância.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |

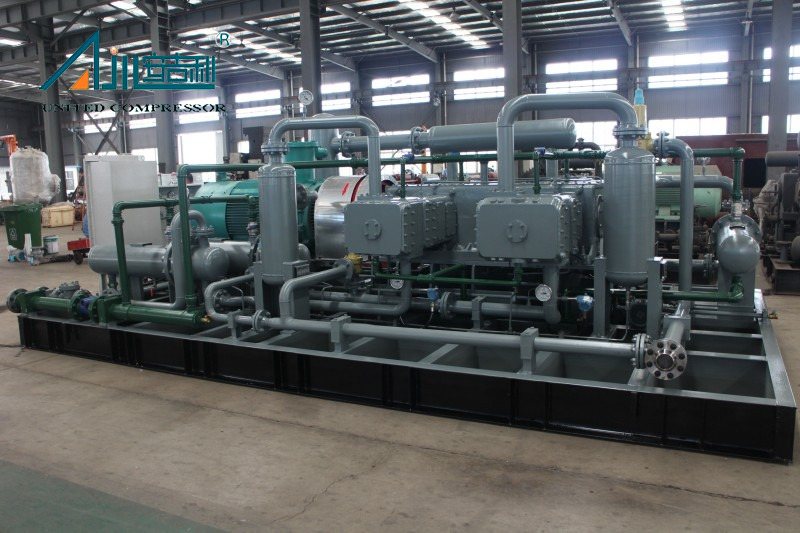

Descrição da máquina inteira
O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.
O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.
O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.
 |  |

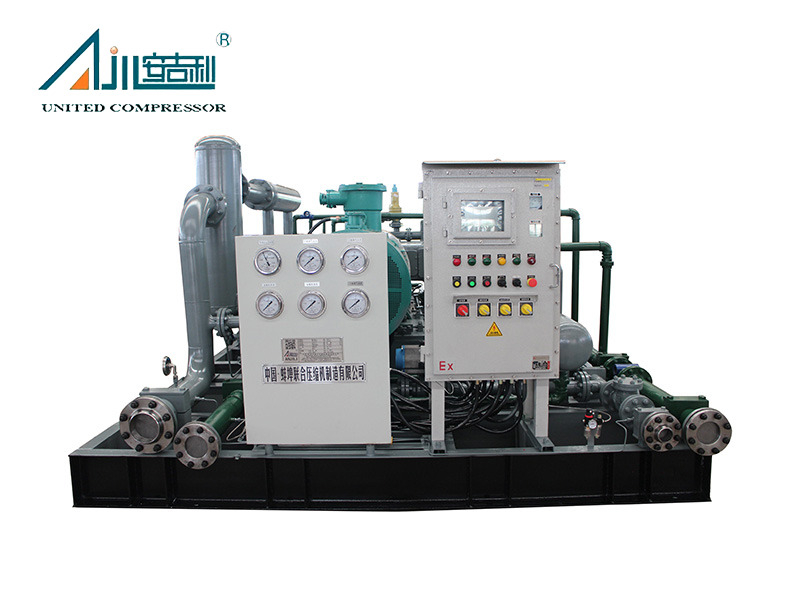

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape MPA | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | VW-3.5/1-18 | Gás natural | 420 | 1.8 | 55 | Coole de água fechada | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | Gás natural | 160 | 25 | 30 | Refrigerado a ar | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | Gás natural | 4167 | 25 | 315 | Refrigerado a ar | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | Gás natural | 2083 | 5.2 | 200 | Refrigerado a ar | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | Gás natural | 1100 | 1.5 | 90 | Refrigerado a ar | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0,5) -40 | Gás natural | 75 ～ 365 | 4 | 90 | Refrigerado a ar | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1,5 ～ 3.6) -14.2 | Gás natural | 700 | 1.42 | 90 | Refrigerado a ar | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | Gás natural | 2000 | 3.5 | 250 | Refrigerado a ar | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | Gás natural | 6250 | 3.5 | 315 | Refrigerado a ar | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | Gás natural | 500 | 25 | 110 | Refrigerado a ar | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0,5 ～ 0,7 ）60 | Gás natural | 180 | 6 | 45 | Refrigerado a ar | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | Gás natural | 2500 | 5 | 90 | Refrigerado a ar | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0,5 ～ 2） -14 | Gás natural | 1000 | 1.4 | 160 | Refrigerado a ar | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-33.6/(0,05 ～ 0,2) -6 | Gás natural | 800 | 0.6 | 90 | Refrigerado a ar | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0,6 ～ 3） -12 | Gás natural | 1900 | 1.2 | 132 | Refrigerado a ar | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0,05-14 | Gás natural | 500 | 1.4 | 90 | Refrigerado a ar | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/（0,4 ～ 1） -16 | Gás natural | 1330 | 1.6 | 250 | Resfriamento misto | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0,5 ～ 1) -3 | Gás natural | 20000 | 0.3 | 45 | Resfriamento misto | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | Gás natural | 20000 ～ 36000 | 4.5 | 250 | Resfriamento misto | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | Gás natural | 2500 | 5.0 | 160 | Refrigerado a água | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | Gás natural | 2550 | 5.2 | 185 | Refrigerado a água | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1,5 ～ 2,5) -22 | Gás natural | 700 | 2.2 | 110 | Refrigerado a água | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | Gás natural | 4000 | 2.0 | 160 | Refrigerado a água | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | Gás natural | 320 | 2.2 | 45 | Refrigerado a água | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | Gás natural | 1000 | 2.5 | 160 | Refrigerado a água | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | Gás natural | 2100 | 1.0 | 110 | Refrigerado a água | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-9.2/(1 ～ 17)-(17 ～ 25) | Gás natural | 2000 | 1.7 ～ 2.5 | 400 | Refrigerado a água | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | Gás natural | 1500 | 2 | 185 | Refrigerado a água | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0,05 ～ 0. 1) -5 型 | Gás natural | 500 | 0.5 | 55 | Refrigerado a água | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | Gás natural | 4000 | 3.9 ～ 5.6 | 37 | Refrigerado a água | 3200 × 1700 × 1800 | 2500 | |
Caso do projeto
 |  |  |

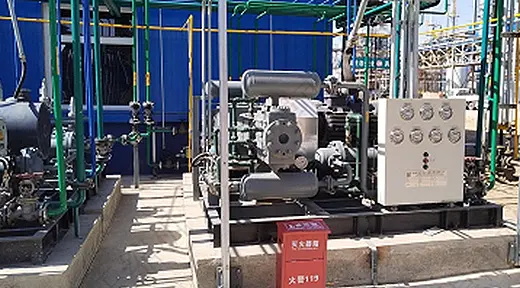

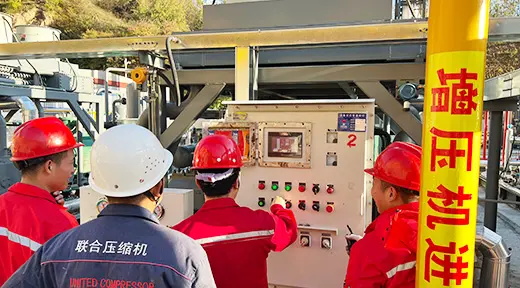

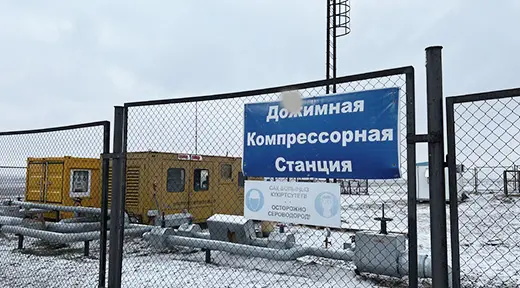

| Alibek Oilfield, no sul do Cazaquistão | Ningxia Zhongneng New Materiais Engenharia | Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto |
Esses compressores de gás natural são versáteis entre as indústrias: mantêm a pressão nos gasodutos urbanos, servem como fontes de combustível para equipamentos domésticos (por exemplo, fogões), fornecem combustível nas estações de reabastecimento de GNV, aumentam a recuperação de petróleo por petróleo por meio de injeção de petróleo e apoiam o pico de armazenamento de barbear para equilibrar a oferta e a demanda durante os períodos de alta uso. Eles também desempenham um papel no desenvolvimento do campo de petróleo e gás (por exemplo, recuperação de gás associado a baixa pressão) e transporte de oleoduto de longa distância (por meio de aumento de vários estágios).
Sim, todos os compressores são produtos fora do padrão, oferecendo soluções personalizadas com base nos requisitos do cliente, incluindo taxa de fluxo, pureza do gás, pressão, ambiente operacional e finalidade. As opções de personalização abrangem formas estruturais (tipo d, tipo m, tipo S, tipo W, tipo V, tipo z), métodos de resfriamento (resfriamento de água, resfriamento de ar, resfriamento misto), formulários de instalação (fixo, móvel, montados em skid, tipo de cabine) e modos de unidade.
Oferecemos várias opções de refrigeração: resfriamento de água, resfriamento de ar e resfriamento misto. Os clientes podem selecionar o método mais adequado ao seu ambiente operacional para garantir o desempenho ideal.
O transporte é flexível, com opções para transporte marítimo, ar ou de terra. As opções de embalagem incluem cabines de metal, caixas de madeira e cabines à prova de som, garantindo que o equipamento permaneça protegido durante o trânsito.
O corpo é feito de fundição HT250 , um material de alta resistência conhecido por suportar os rigores da operação de longo prazo e as diferentes condições de trabalho, garantindo durabilidade e confiabilidade.
Esses compressores, apoiados por nossa experiência, são projetados para atender às necessidades em evolução da indústria de gás natural, combinando desempenho, durabilidade e flexibilidade para diversas aplicações.
