O compressor VF-0.32/(30-200) -250 GNG , fabricado pelo Compressor United Bengbu-um principal fornecedor de soluções de compressão industrial sediado na China-é projetado para fornecer compressão de gás natural confiável e de alta eficiência para diversas aplicações industriais. Projetado como um compressor de pistão recíproco do tipo D (Balanço Simétrico), ele integra tecnologia avançada para atender às demandas de manuseio de gás de alta pressão, tornando-o uma escolha de melhor escolha para setores de energia, fabricação e processamento.
Na sua essência, esse compressor de GNV possui uma capacidade de processamento de 600-1800 nm³/h , permitindo lidar com grandes volumes de gás natural com precisão. Opera com uma faixa de pressão de entrada de 3-20 MPa.g e alcança uma pressão de descarga de 25 MPa.g , garantindo desempenho consistente, mesmo em cenários de alta demanda. Alimentado por um motor principal de 90kW , a unidade equilibra a energia e a eficiência energética, reduzindo os custos operacionais ao longo do tempo.
Além do impulso e transporte do gasoduto de gás natural, o VF-0.32/(30-200) -250 encontra a utilidade em vários setores: desde processos farmacêuticos e de fabricação de cerveja que requerem agitação controlada de gases, até a pressurização da indústria química da indústria, a remoção de pó de manufatura da indústria da indústria de alimentos e a remoção de pó de fabricação de máquinas. Seu design modular e construção robusta o tornam adaptável aos ambientes operacionais padrão e personalizados, suportados pela experiência do Bengbu United Compressor em soluções personalizadas.
O compressor VF-0.32/(30-200) -250 GNG é construído para desempenho de pico, com foco em minimizar o desperdício de energia. Seu sistema de lubrificação livre de petróleo elimina o risco de contaminação média, garantindo a pureza do gás-um fator crítico para indústrias como processamento de alimentos e produtos farmacêuticos. O projeto de equilíbrio simétrico reduz a vibração e o ruído, aumentando a estabilidade operacional e prolongando a vida útil do equipamento. Com menos peças vulneráveis, as necessidades de manutenção são minimizadas, diminuindo os custos de inatividade e a longo prazo.
Equipado com um alto grau de automação, esta compressor simplifica a operação, reduzindo a necessidade de supervisão manual constante. Os controles intuitivos permitem fácil monitoramento de parâmetros -chave, como pressão, temperatura e taxa de fluxo, garantindo que os operadores possam resolver rapidamente quaisquer problemas. O design da unidade prioriza a facilidade de manutenção, com componentes acessíveis e pontos de serviço claros, tornando diretamente verificações e reparos de rotina.

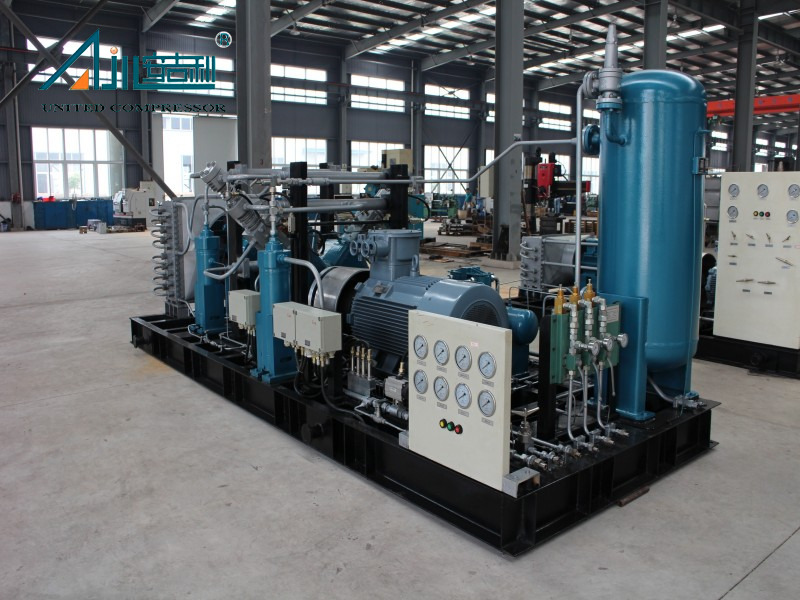

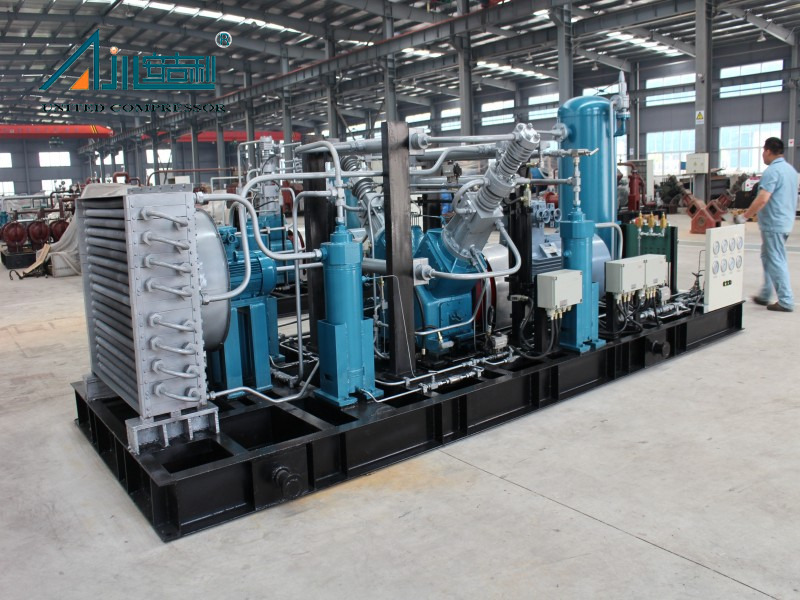

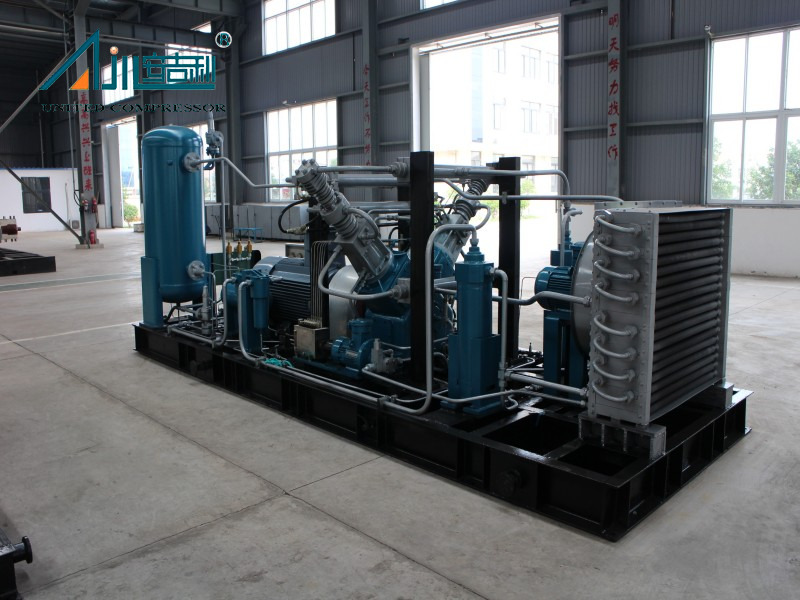

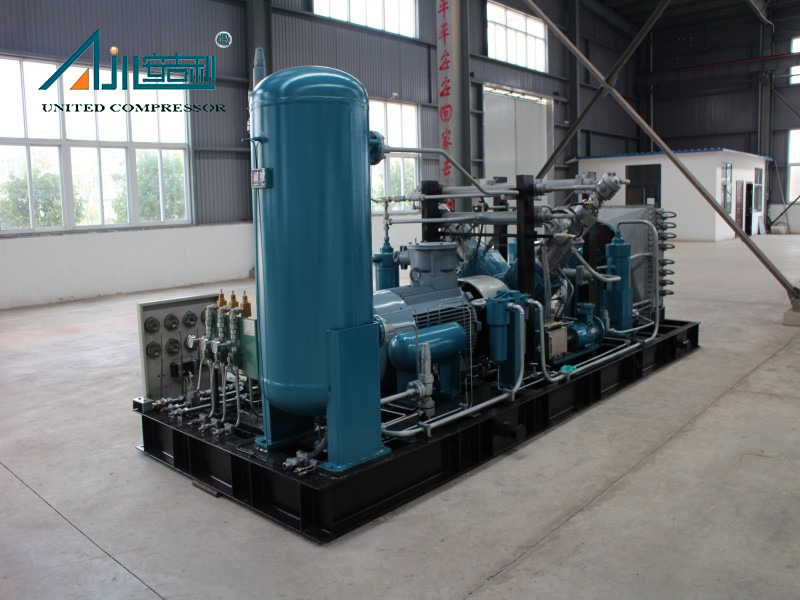

Um recurso de destaque é a configuração integrada montada em skid, onde todos os equipamentos principais e auxiliares são pré-instalados em um único trenó. Esse design simplifica o transporte, a instalação no local e a configuração, reduzindo os prazos do projeto. As compactas de aproximadamente 6500 × 2200 × 2200 mm dimensões gerais e peso de ~ 6,5t aumentam ainda mais sua adequação para aplicativos fixos e móveis, incluindo locais remotos ou com restos de espaço.
O compromisso do Bengbu United Compressor com a inovação se reflete nos componentes patenteados do compressor, como a manga protetora do fio da haste do pistão (ZL 2017 2 1907021.7) , Dispositivo de suporte do anel do pistão (ZL 2018 2 029476.2) e 197 . Essas patentes garantem desempenho e durabilidade superiores. O cárter, criado a partir de ferro fundido cinza de alta qualidade, fornece suporte robusto a peças móveis, enquanto a estrutura do corpo médio dupla impede a entrada de petróleo no cilindro, mantendo a média pureza.
Área de aplicação
Utilizado principalmente para aumentar e transportar gás natural que flui para a rede de oleodutos que também pode ser usado para mexer nas indústrias farmacêuticas e de fabricação de cerveja, o transporte pressurizado de gases na indústria química, a moldagem por sopro de garrafas na indústria de alimentos e a remoção de poeira da peças na indústria de fabricação de máquinas.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.
O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.
O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.
 |  |

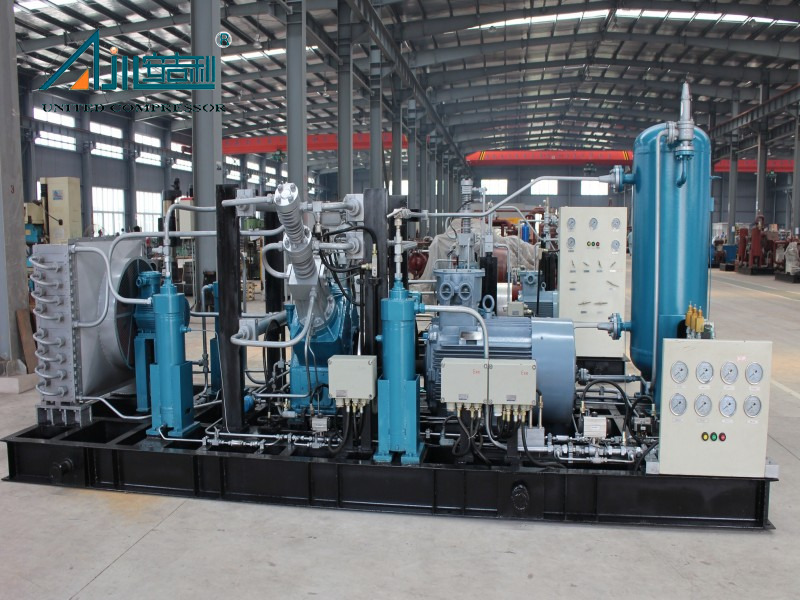

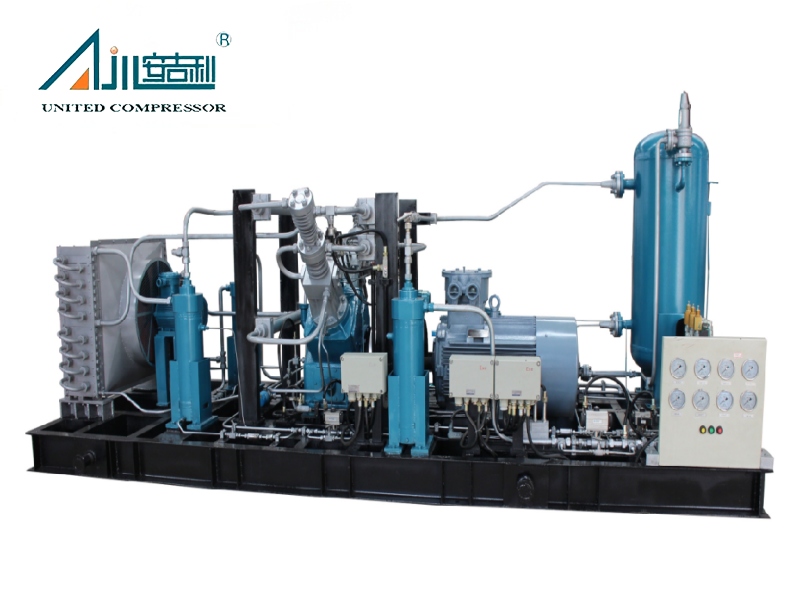

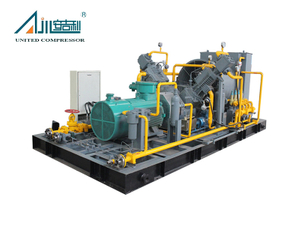

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Caso do projeto
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape mpa （g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) |
| 1 | VF （D） -0.32/(30-200) -250 | Gás natural | 1500 | 25 | 75 | Refrigerado a ar | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0,26/(30-200) -250 | Gás natural | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0. 1/(30-200) -250 | Gás natural | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0,28]/(2-4) [25-200] -250 | Gás natural | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | MF-4/(7-11) -250 | Gás natural | 1900-2880 | ~ | 355 | Refrigerado a ar ou resfriado a água | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | Gás natural | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | MF-3.2/(8-16) -250 | Gás natural | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25) -250 | Gás natural | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | Gás natural | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | Gás natural | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | MF-2/(20-30) -250 | Gás natural | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40) -250 | Gás natural | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45) -250 | Gás natural | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16) -250 | Gás natural | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60) -250 | Gás natural | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1.3/(50-85) -250 | Gás natural | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | W-5.6/0,5-250 | Gás natural | 500 | 25 | 160 | Refrigerado a água | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1,5-2) -250 | Gás natural | 700-840 | 25 | 185 | Refrigerado a ar | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1,5-3) -250 | Gás natural | 540-860 | 25 | 160 | Refrigerado a água | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | Gás natural | 690-1150 | 25 | 185 | Refrigerado a ar ou resfriado a água | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | Gás natural | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | Gás natural | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2.86/(2-6) -250 | Gás natural | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | Gás natural | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | Gás natural | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | DF-1.6/(8-16) -250 | Gás natural | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0.58/(15-25) -250 | Gás natural | 550-900 | 25 | 90 | Refrigerado a ar | 6000*3200*3400 | 16 |
Caso do projeto
 |  |  |
| Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd. | Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto | Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto |
Este compressor é versátil entre os setores. É usado principalmente para aumentar e transportar o gasoduto, mas também se destaca em agitação farmacêutica e fabricante, pressurização de gás químico, moldagem por sopro de garrafas da indústria de alimentos e remoção de pó de peças de máquinas. Seu projeto sem óleo o torna ideal para aplicações que exigem alta pureza de gás.
Sim. O Bengbu United Compressor oferece soluções personalizadas com base nos requisitos do cliente, incluindo taxa de fluxo (600-1800 nm³/h) , pressão (entrada 3-20 MPa.g , descarga 25 MPa.g ), ambiente operacional e uso pretendido. As personalizações incluem formulários estruturais (tipo D, tipo M, tipo S, etc.), métodos de resfriamento (refrigerado a água, resfriado a ar), tipos de instalação (fixo, móvel, montado em skid) e modos de acionamento (motor de motor ou diesel).
O VF-0.32/(30-200) -250 usa um sistema refrigerado a água como padrão, garantindo a dissipação de calor eficiente durante a operação de alta pressão. Para sites com restrições específicas, estão disponíveis opções de refrigeração refrigeradas e mistas, proporcionando flexibilidade para combinar com diversas condições ambientais.
