Visão geral

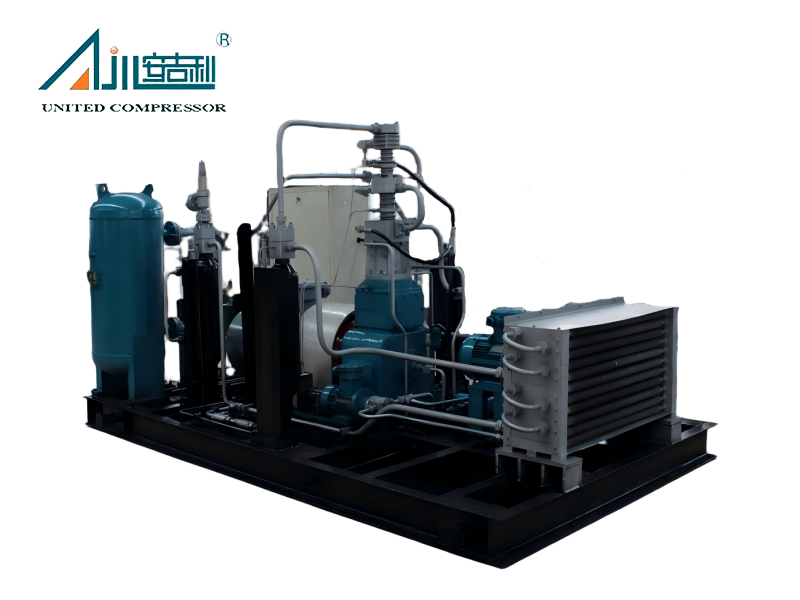

O compressor de gás natural ZF-0.12/（30-200 ）250 é um produto de alto desempenho, adaptado para estações de preenchimento de GNV, desenvolvido por Bengbu United Compressor Manufacturing Co., Ltd., Um fabricante profissional na indústria de compressores da China. Focada em compressão e suprimento confiáveis de gás natural para aplicações de GNV, este compressor se destaca na operação estável, adaptabilidade a condições de trabalho variadas e conformidade com os requisitos de pureza industrial.
Projetado para lidar com o gás natural que atende aos requisitos de classe II do GB/T17820-1990 《GAS NATURAL》, ele oferece um fluxo de volume nominal de 0,1 m³/min e um volume de entrega de ar de 400 nm³/h (convertido no estado de 0 mPa e 20 ℃ quando a pressão de entrada é 3,0 ~ 20.0 MPA em 20 ℃ ℃ ℃ ℃ ℃ ℃ ℃ ~ ~ 20.0 mPa, para 20 mPa e 20 ℃, a pressão da entrada é de 3,0 ~ 20.0 mPa em 20 mPa), para que a pressão de entrada é 3,0 ~ 20.0 MPA em 20 mPa), para que a pressão de entrada seja 3,0 ~ 20.0 MPA em 20 mPa). Com uma faixa de pressão de entrada de 3,0 ~ 20,0 MPa.g (com o projeto de condição de trabalho variável adaptável, sem necessidade de redução de pressão de limitação ou comutação de estágio único/duplo) e uma pressão de escape de 25,0 MPa.G, garante oferta constante de gases para atender às demandas de reabastecimento de veículos. Acionado por um motor à prova de explosão de 30 kW YB-250M-8, a unidade alcança um equilíbrio entre energia operacional e eficiência energética. Suas dimensões gerais compactas (aproximadamente 5500 × 3200 × 2700 mm) e peso (cerca de 6t) permitem instalação fixa conveniente nas instalações da estação de preenchimento de GNV.
Além das aplicações de estação de preenchimento de GNV, esse compressor também pode ser adaptado aos cenários de compressão de gás natural com requisitos médios semelhantes e faixas de pressão, como sistemas de armazenamento e transporte de gás natural em pequena escala. Seu projeto de lubrificação sem óleo para os principais componentes e o controle rigoroso de média pureza o tornam uma opção confiável para as necessidades de compressão de gás natural padrão e de alta pureza.
Características
Projeto estrutural avançado
O ZF-0.12/（30-200 ）250 adota uma compressão vertical de dois estágios de diferença de etapa única e de fila única, com estrutura de pistão, combinada com refrigeração de ar e lubrificação sem óleo para cilindros e componentes de pistão. Esse projeto impede que o óleo lubrificante entre no meio de trabalho, garantindo efetivamente a pureza do gás natural. O mecanismo de compressão de dois estágios aumenta a eficiência da compressão, mantendo a saída de pressão estável ao longo do processo. O design da unidade integrada com quadros base compartilhados simplifica a instalação e a integração do sistema no local.
O cilindro, forjado a partir de 40cr, passa por tratamento de nitragem em sua superfície do espelho, melhorando significativamente a resistência ao desgaste da superfície de trabalho e prolongando a vida útil dos anéis de pistão. A estrutura de corpo duplo das peças de transmissão das chaves (como eixo de manivela e biela) e o sistema de lubrificação por pressão para componentes em movimento reforçam ainda mais a confiabilidade da operação livre de petróleo, tornando-o aplicável a cenários de compressão de gás natural com requisitos estritas de pureza.
Alta eficiência e confiabilidade
Equipado com componentes de alta qualidade-incluindo válvulas de ar de marca conhecida doméstica, anéis de pistão e 填料 (com uma vida útil de não menos que 8000 horas)-e um motor à prova de explosão YB-250M-8, o compressor oferece alta eficiência operacional e forte estabilidade. Seu sistema de controle automatizado (integrado a armários de comutação no local e armários de controle da sala de controle) permite o monitoramento e a proteção automáticos dos parâmetros-chave (pressão de entrada, pressão de escape, temperatura de escape, pressão lubrificante do óleo), reduzindo a intervenção manual e minimizando o erro humano para garantir um fluxo de trabalho consistente.
O projeto de balanceamento estrutural otimizado reduz a intensidade da vibração para 28 mm/se controla o ruído a ≤85 dB (a)/1m, tornando -o adequado para instalação em áreas industriais e locais próximos às zonas residenciais com restrições estritas de ruído. Seja operando sob condições de pressão de entrada total, carga parcial ou de entrada variável (3,0 ~ 20,0 MPa), o compressor mantém pressão estável de exaustão e volume de entrega de ar, garantindo o suprimento de gás natural ininterrupto para estações de preenchimento de GNV.
Fácil instalação e manutenção

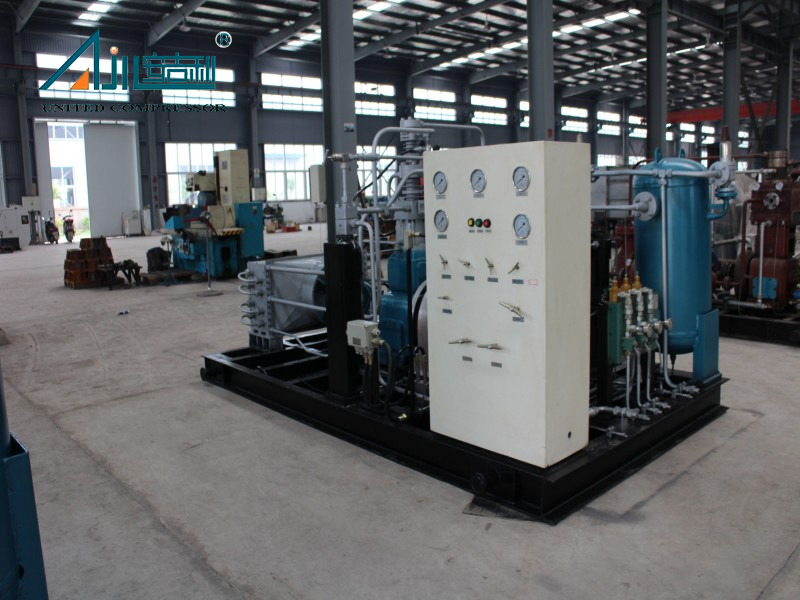

Todos os equipamentos principais (hospedeiro do compressor, refrigeradores de ar, separadores de água) e equipamentos auxiliares (armários de controle elétrico, bombas de injeção de óleo) são integrados a uma estrutura de instalação fixa, simplificando o transporte e a configuração no local. Esse design integrado elimina a necessidade de montagem complexa no local de componentes dispersos, reduzindo o tempo de instalação e os custos de mão-de-obra.
A manutenção diária é simplificada por componentes de chave acessíveis e interfaces de inspeção clara. O cárter está equipado com válvulas de drenagem de óleo externas e portas de medição de temperatura para verificações rápidas no nível do óleo e trocas de óleo; Os separadores de água de óleo e removedores de óleo de alta eficiência têm elementos de filtro fáceis de desmontar para substituição conveniente. Além disso, o fornecimento de ferramentas de manutenção dedicadas (ferramentas de desmontagem da válvula, mangas de proteção contra roscas da haste do pistão) e uma lista detalhada de peças de reposição aleatória minimiza ainda mais o tempo de inatividade durante a manutenção de rotina.
Soluções personalizáveis
Reconhecendo diversas necessidades industriais, o ZF-0.12 /（30-200） -250 oferece uma personalização extensa. Os clientes podem escolher entre vários formulários estruturais (tipo d, tipo m, tipo S, tipo W, tipo V, tipo Z), métodos de resfriamento (refrigerados a água, resfriados a ar, resfriamento misto) e tipos de instalação (móveis, móveis, montados em cabine, tipo de cabine).
As opções de unidade incluem motor motor ou diesel, adaptando -se a diferentes condições da fonte de alimentação. As soluções de embalagem (cabine de metal, caixa de madeira, cabine à prova de som) e modos de transporte (mar, ar, terra) também são adaptadas para atender aos requisitos de logística específicos, garantindo que o produto atinja seu destino em estado ideal.
Área de aplicação
Utilizado principalmente para aumentar e transportar gás natural que flui para a rede de oleodutos que também pode ser usado para mexer nas indústrias farmacêuticas e de fabricação de cerveja, o transporte pressurizado de gases na indústria química, a moldagem por sopro de garrafas na indústria de alimentos e a remoção de poeira da peças na indústria de fabricação de máquinas.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 |
| | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos |
| | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira

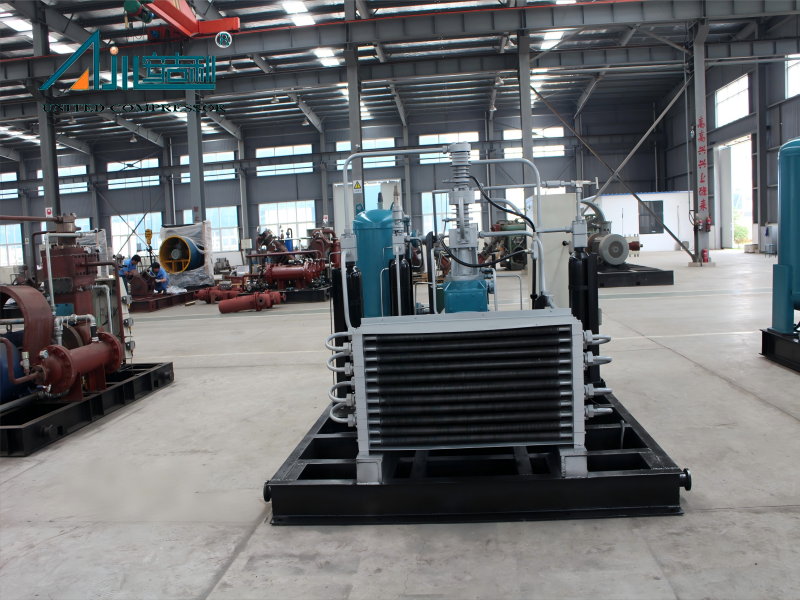

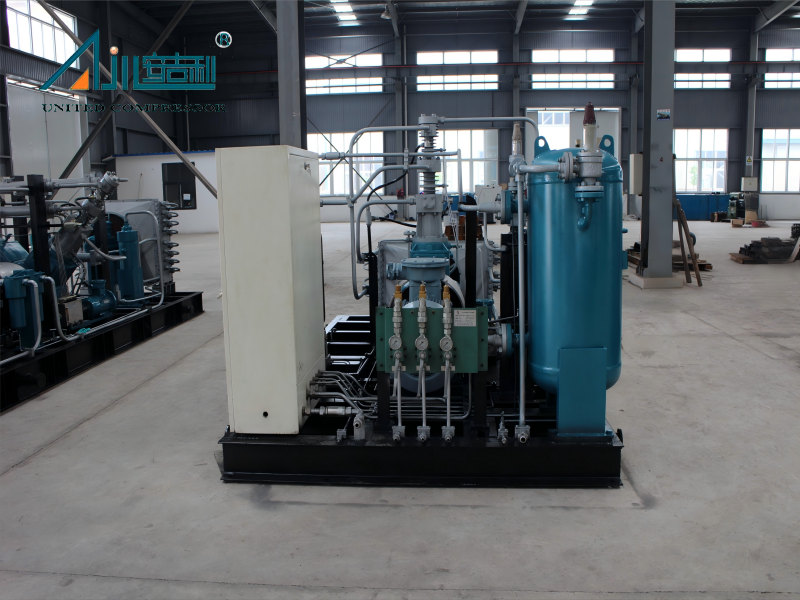

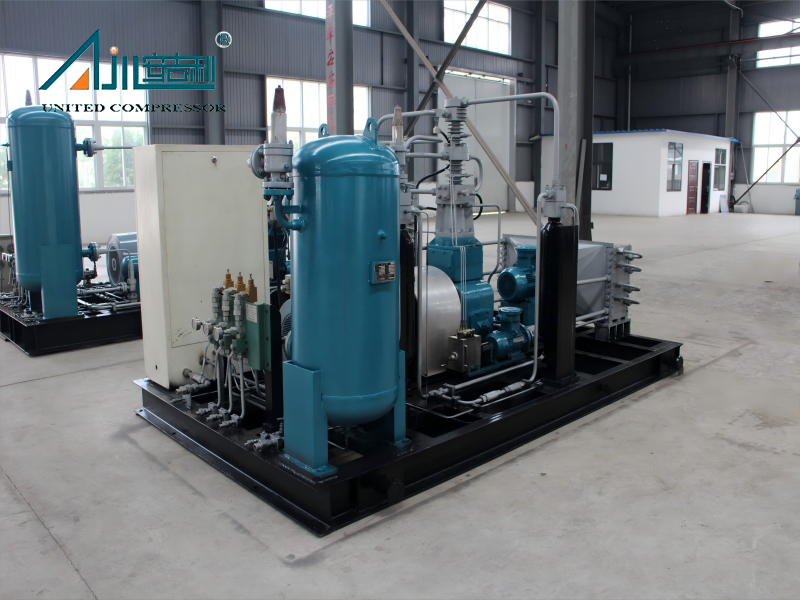

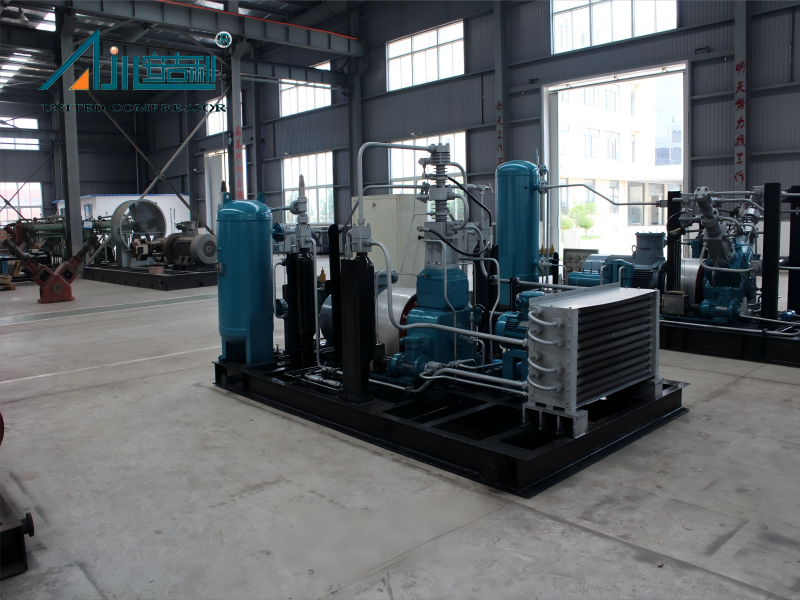

O compressor de gás natural ZF-0.12/（30-200 ）250 adota o tipo de pistão vertical, refrigerado a ar, refrigerado a ar, sem óleo, do tipo pistão recíproco, de lada única, de duas etapas de linha de linha única, e a unidade inteira é fornecida de maneira integrada com uma estrutura de base compartilhada.
Os componentes de transmissão do núcleo do compressor (incluindo o eixo de manivela, a biela e o cruzamento) são suportados por uma estrutura habitacional robusta. O cárter, projetado para transmissão de energia estável, está equipado com interfaces dedicadas para instalar guias, rolamentos e assentos de rolamentos para garantir um alinhamento preciso das peças móveis. A parte inferior do cárter integra uma câmara de armazenamento de óleo lubrificante, que fornece uma fonte estável de óleo para o sistema de lubrificação por pressão do eixo de manivela, biela de conexão e cabeça de cruz; A parte superior está equipada com uma interface de tampa de entrada de óleo (porta respiratória) para manter o equilíbrio de pressão interna e impedir o vazamento de óleo. Além disso, o cárter também é configurado com interfaces práticas sobressalentes, como uma porta de drenagem de óleo, uma porta de observação de bitola de nível de óleo, uma porta de injeção de óleo do assento do rolamento e uma interface de instalação da porta de medição de temperatura do óleo. A porta de drenagem de óleo é conectada ao externo da unidade e equipada com uma válvula de controle manual para uma substituição e descarga de óleo lubrificante conveniente.
O compressor adota um projeto estrutural razoável para os principais componentes de compressão a gás. O cilindro, forjado a partir do material de 40CR, passa por tratamento de nitragem em sua superfície do espelho para aumentar a resistência ao desgaste e adota um projeto de lubrificação sem óleo para os componentes do cilindro e do pistão-eliminando a necessidade de lubrificação por óleo na câmara de compressão a gás para evitar a contaminação do meio. A cabeça do cilindro, combinada com o cilindro, foi projetada para acomodar válvulas de ar: as válvulas de entrada e escape de primeira etapa usam válvulas de malha (uma ingestão e uma escape para o primeiro estágio), e as válvulas de ingestão e escape no segundo estágio usam válvulas combinadas. Todas as válvulas de ar são organizadas em uma estrutura fácil de desmontar e manter, garantindo a ingestão e escape de gás suave e estendendo a vida útil das válvulas de ar.
 |  |
O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
|
|
|
| Cabine de metal | Caixa de madeira
| Cabine à prova de som |
Caso do projeto
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo
(NM3/H) | Pressão
de escape
mpa
（g) | Energia
motora
(KW) | Método de resfriamento | Dimensões
gerais
(mm) | Pesos
(kg) |
| 1 | VF （D） -0.32/(30-200) -250 | Gás natural | 1500 | 25 | 75 | Refrigerado a ar | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0,26/(30-200) -250 | Gás natural | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 |
| 3 | ZFD-0. 1/(30-200) -250 | Gás natural | 500 | 25 | 37 | 6500*2350*2450 | 5.5 |
| 4 | DFD-3 [0,28]/(2-4) [25-200] -250 | Gás natural | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 |
| 5 | MF-4/(7-11) -250 | Gás natural | 1900-2880 | ~ | 355 | Refrigerado a ar ou
resfriado a água | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | Gás natural | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 |
| 7 | MF-3.2/(8-16) -250 | Gás natural | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 |
| 8 | MF-2.5/(14-25) -250 | Gás natural | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 |
| 9 | DF-1.55/(15-25) -250 | Gás natural | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 |
| 10 | DF-1.45/(20-35) -250 | Gás natural | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 |
| 11 | MF-2/(20-30) -250 | Gás natural | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 |
| 12 | MF-1.8/(25-40) -250 | Gás natural | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 |
| 13 | MF-1.35/(30-45) -250 | Gás natural | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 |
| 14 | DF-1.3/(8-16) -250 | Gás natural | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 |
| 15 | MF-1.5/(40-60) -250 | Gás natural | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 |
| 16 | MF-1.3/(50-85) -250 | Gás natural | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 |
| 17 | W-5.6/0,5-250 | Gás natural | 500 | 25 | 160 | Refrigerado a água | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1,5-2) -250 | Gás natural | 700-840 | 25 | 185 | Refrigerado a ar | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1,5-3) -250 | Gás natural | 540-860 | 25 | 160 | Refrigerado a água | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | Gás natural | 690-1150 | 25 | 185 | Refrigerado a ar ou
resfriado a água | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | Gás natural | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 |
| 22 | MF-7.2/(3-4) -250 | Gás natural | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 |
| 23 | DF-2.86/(2-6) -250 | Gás natural | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 |
| 24 | MF-4/(5-8) -250 | Gás natural | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 |
| 25 | DF-1.95/(6-12) -250 | Gás natural | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 |
| 26 | DF-1.6/(8-16) -250 | Gás natural | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 |
| 27 | DF-0.58/(15-25) -250 | Gás natural | 550-900 | 25 | 90 | Refrigerado a ar | 6000*3200*3400 | 16 |
Caso do projeto
 |  |  |
| Projeto Ucrânia | Alibek Oilfield, no sul do Cazaquistão | Ningxia Zhongneng New Materiais Engenharia |
Perguntas frequentes
Quais mídias o ZF-0.12 /（30-200 µ.
É projetado principalmente para gás natural dessulfurizado e desidratado . No entanto, sua lubrificação livre de petróleo e design de alta pureza o tornam adequado para outros gases limpos em indústrias como produtos químicos e processamento de alimentos, com personalização disponível para requisitos médios específicos.
Qual é a capacidade de processamento deste compressor?
A capacidade de processamento padrão é de 400 nm³/h . Para projetos com diferentes necessidades de fluxo, as versões personalizadas podem ser desenvolvidas para atender aos requisitos específicos de rendimento, variando de capacidades menores a maiores.
O compressor pode ser adaptado a diferentes condições de pressão?
Sim. Enquanto o modelo padrão opera com uma pressão de entrada de 3 ~ 20 MPa.g e pressão de exaustão de 25 MPa.g , ele pode ser modificado para lidar com faixas de pressão variadas (por exemplo, 2 ~ 6 MPa.g de entrada) com base nas especificações do cliente, garantindo compatibilidade com diversos sistemas de pipeline.
