Compressor de pistão industrial de gás natural CNG para projetos de energia

Visão geral

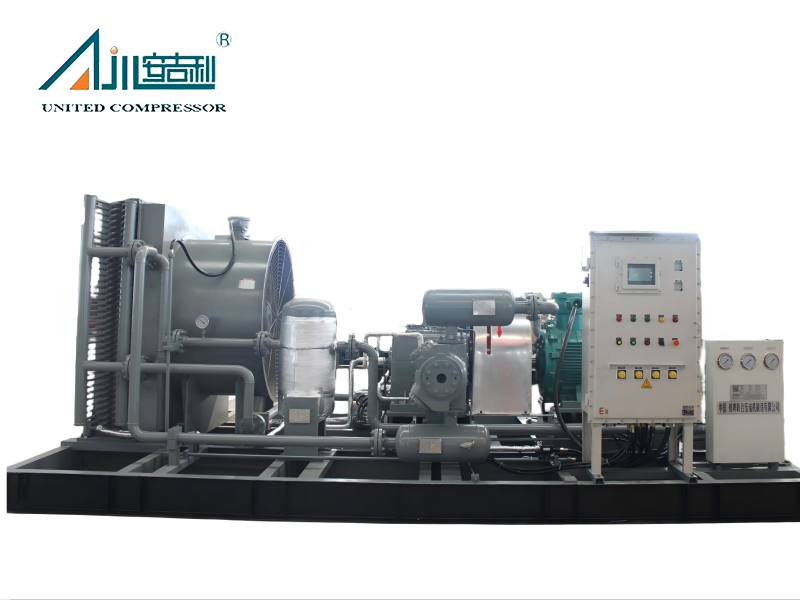

Como solução principal da Bengbu United Compressor , o Compressor de Gás Natural DWF-4.1/(18-25)-45 foi projetado para compressão, transporte e armazenamento eficientes de gás natural. Ele foi projetado para atender às rigorosas demandas do setor de energia, com foco na confiabilidade, eficiência e adaptabilidade a diversas composições de gás natural, tornando-o ideal para redes de dutos, estações de GNV e operações em campos petrolíferos.

Os principais parâmetros técnicos do DWF-4.1/(18-25)-45 o diferenciam: uma vazão de processamento de 500 Nm³/h , faixa de pressão de entrada de 1,8-2,5 MPa.G , temperatura de entrada de ≤ 40 ℃ e pressão de exaustão de 4,5 MPa.G. É alimentado por um motor principal de 110 kW , fornecendo potência consistente e otimizando o consumo de energia. As dimensões do compressor - ~5.500 × 2.200 × 2.000 mm - e o peso de ~7T equilibram a portabilidade (através do design montado em skid) com estabilidade para operações de longo prazo. Ele adota uma estrutura tipo D (equilíbrio simétrico), sistema resfriado a água e lubrificação sem óleo, combinado com compressão de 2 carreiras e 3 estágios para garantir manuseio eficiente de gás e contaminação mínima. A unidade foi projetada especificamente para gás natural com CH₄ > 95% , H₂S ≤ 20 mg/m³ , enxofre total ≤ 270 mg/m³ (calculado como enxofre), CO₂ ≤ 3% , sem água livre, teor de poeira ≤ 5 mg/m³ e diâmetro de partícula de poeira ≤ 10 µm.

Características

Sistema de compressão de alta eficiência

O DWF-4.1/(18-25)-45 apresenta um sistema de compressão de pistão alternativo de 2 carreiras e 3 estágios, que permite o aumento gradual da pressão e maximiza a eficiência. Esse projeto reduz a perda de energia e garante uma pressão de saída estável – fundamental para gasodutos de gás natural, onde a consistência da pressão evita interrupções no fluxo ou danos ao equipamento. O sistema resfriado a água dissipa com eficiência o calor gerado durante a compressão, mantendo temperaturas operacionais ideais mesmo em cenários de operação contínua 24 horas por dia, 7 dias por semana, eliminando a necessidade de desligamentos frequentes.

Construção durável e resistente à corrosão

Os principais componentes são construídos para resistir às propriedades exclusivas do gás natural:

• Cárter: Fabricado em ferro fundido cinzento de alta qualidade, armazena óleo lubrificante e inclui interfaces para observação do nível de óleo, injeção de óleo e medição de temperatura — simplificando a manutenção e garantindo uma operação suave.

• Cilindro e Cabeçote: Fabricadas em ferro fundido cinzento ou aço forjado, essas peças resistem à corrosão de componentes de gás natural (por exemplo, H₂S) e suportam alta pressão, garantindo confiabilidade a longo prazo.

• Estrutura de Corpo Médio Duplo: Impede a entrada de óleo lubrificante no cilindro, garantindo uma saída de gás natural limpa e evitando contaminação que poderia danificar equipamentos a jusante (por exemplo, tubulações, tanques de armazenamento ou motores de veículos a GNV).

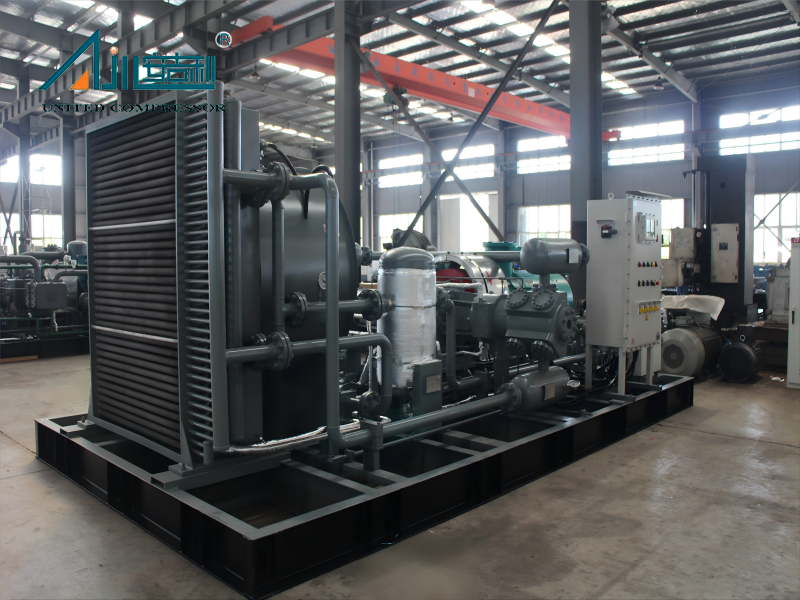

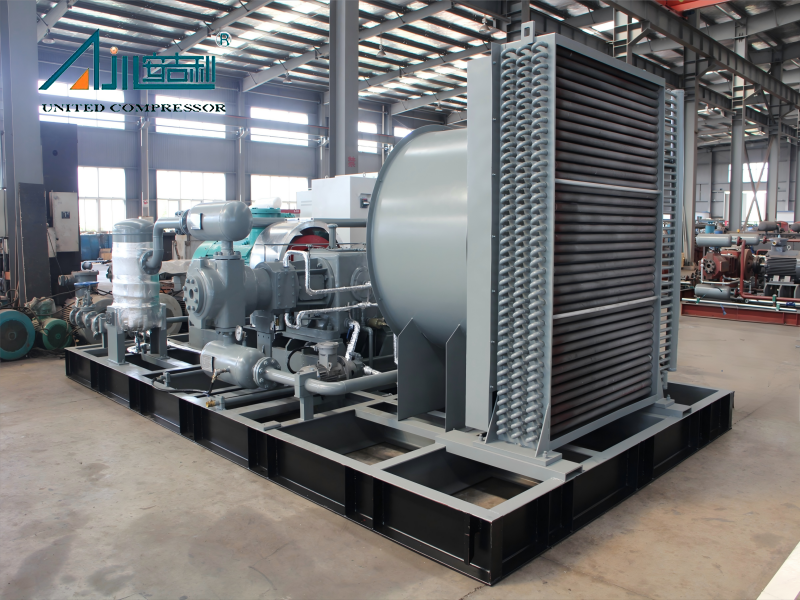

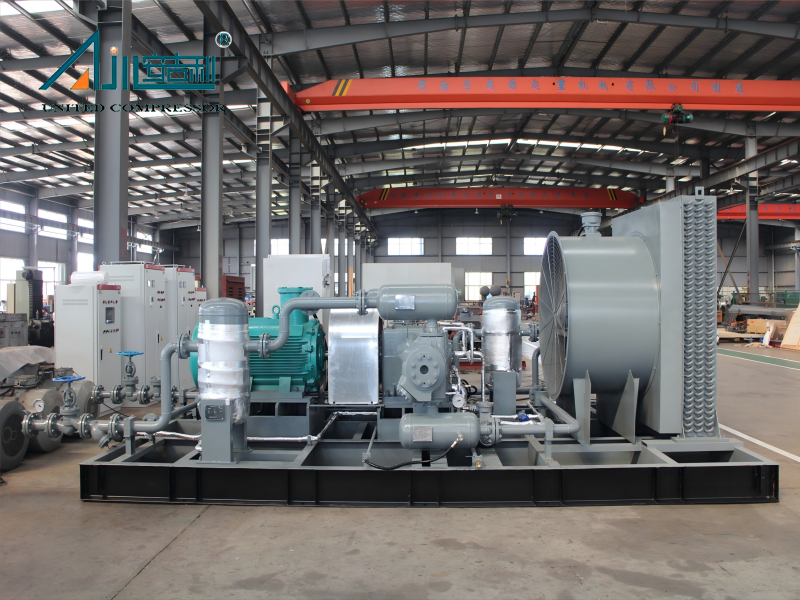

Design montado em skid e fácil de usar

Toda a unidade – incluindo o compressor principal, motor e equipamento auxiliar – é montada em um skid, permitindo fácil transporte por terra, mar ou ar. Este design simplifica a instalação no local, pois o skid fornece uma base estável e componentes pré-alinhados, reduzindo o tempo de configuração e os custos de mão de obra. O compressor opera com baixos níveis de vibração e ruído, aumentando a segurança e o conforto do operador. Pontos críticos de manutenção (por exemplo, portas de drenagem de óleo, acesso ao filtro) são facilmente acessíveis, com uma válvula de esfera manual para drenagem de óleo do cárter para agilizar a manutenção de rotina.

Personalização para diversas aplicações

Para se adaptar às diversas necessidades do projeto, o DWF-4.1/(18-25)-45 oferece personalização flexível:

• Formas estruturais: Escolha entre tipo D (padrão), tipo M, tipo S, tipo W, tipo V ou tipo Z para combinar com o layout do local e as restrições de espaço.

• Métodos de resfriamento: Opte por sistemas de resfriamento a água (padrão), resfriados a ar ou mistos com base na disponibilidade de água local e no clima (por exemplo, resfriados a ar para regiões áridas).

• Tipos de instalação: Selecione configurações fixas, móveis, montadas em skid (padrão) ou tipo cabine para instalações estacionárias (por exemplo, estações de GNV) ou projetos móveis (por exemplo, recuperação de gás de campo).

• Modos de condução: O sistema motorizado padrão pode ser substituído por um motor diesel, ideal para campos petrolíferos remotos ou locais de gás com acesso limitado à rede.

Tecnologia patenteada para confiabilidade

O compressor incorpora tecnologias proprietárias apoiadas por patentes de modelos de utilidade chineses, melhorando o desempenho e a durabilidade:

• Luva protetora da rosca da haste do pistão (Patente nº: ZL 2017 2 1907021.7 )

• Dispositivo de suporte de anel de pistão (Patente nº: ZL 2018 2 0294776.2 )

• Gama de pistão para compressores simétricos balanceados (Patente nº: ZL 2017 2 190177.0 )

• Compartimento duplo longo-curto integrado (Patente nº: ZL 2018 2 0294762.0 )

Área de aplicação

O Compressor de Gás Natural DWF-4.1/(18-25)-45 é uma solução versátil para os setores energético e industrial, com aplicações principais que incluem:

• Operações de gasodutos de gás natural : aumenta a pressão do gás para transporte de longa distância, garante fluxo consistente através de gasodutos e apoia instalações subterrâneas de armazenamento de gás (crítico para equilibrar a oferta e a demanda durante picos de uso).

• Estações de GNV : Comprime o gás natural até a pressão necessária (normalmente 20-25 MPa) para armazenamento e reabastecimento de veículos a gás natural (GNV), com configurações ajustáveis ​​para atender às necessidades de fluxo específicas da estação.

• Operações em Campos de Petróleo e Gás : Auxilia na recuperação de gás associado (captura de gás liberado durante a extração de petróleo) e na produção de gás de drenagem, reduzindo desperdícios e maximizando a utilização de recursos para operadores de campos petrolíferos.

• Suporte a Processos Industriais : Fornece gás natural comprimido para diversas tarefas industriais, como agitação nas indústrias farmacêutica e cervejeira, transporte de gás pressurizado nos setores químicos, moldagem por sopro de garrafas na produção de alimentos e remoção de poeira de peças na fabricação de máquinas.

Certificados de patentes

	Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7			Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2
	Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos			Integrated Long Short Double Compartment Zl 2018 2 0294762.0

Parâmetro técnico

Perguntas frequentes

Em quais indústrias o DWF-4.1/ (18-25) -45  compressor de gás natural pode ser usado?

É usado principalmente para aumentar e transportar gás natural em redes de dutos. Ele também serve indústrias farmacêuticas e de fabricação de cerveja (agitação), setores químicos (transporte de gás pressurizado), produção de alimentos (moldagem por garrafas) e fabricação de máquinas (remoção de poeira).

Quais são os principais parâmetros técnicos deste compressor?

Composição do gás (mol%): gás natural com Ch₄> 95%, H₂S ≤ 20 mg/m³, enxofre total (calculado como enxofre) ≤ 270 mg/m³, co₂ ≤ 3%, sem água livre, conteúdo de poeira ≤ 5 mg/m³ e diâmetro da partícula de pó ≤ 10 µm.
Taxa de fluxo: 500nm ³/h
Pressão de entrada: 1,8-2.5mpa. G;
Temperatura de entrada: ≤ 40 ° C
Pressão de escape: 4,5MPa. G; Dimensões
gerais da máquina: ~
5500 × 2200 × 2000 mm
Peso da máquina inteira: ~ 7t

O compressor pode ser personalizado para necessidades específicas?

Sim. Oferecemos soluções personalizadas com base na taxa de fluxo, pureza, pressão, ambiente de uso e outros requisitos do cliente - do design da produção. As opções incluem formulários estruturais, métodos de resfriamento e tipos de instalação.

O produto tem alguma certificação ou patente?

Sim, ele mantém várias patentes chinesas para os principais componentes, garantindo a conformidade com os padrões do setor e o desempenho confiável.
