Composição média (mol%): Hidrogênio 99. %%, com rastreamento ácidos graxos
Capacidade de tratamento: 3 m³/min
Pressão de entrada: 0,01 mpa.g (pressão do medidor)
Temperatura de entrada: ≤ 50 ℃
Pressão de saída: 15 mpa.g (pressão do medidor)
Principal energia motora: 55 KW
Dimensões gerais: ~ 6000 × 2700 × 2100 mm
Peso geral: ~ 15 t (tonelada)
Compressor de hidrogênio W-3/0,1-150
| Quantidade: | |
|---|---|

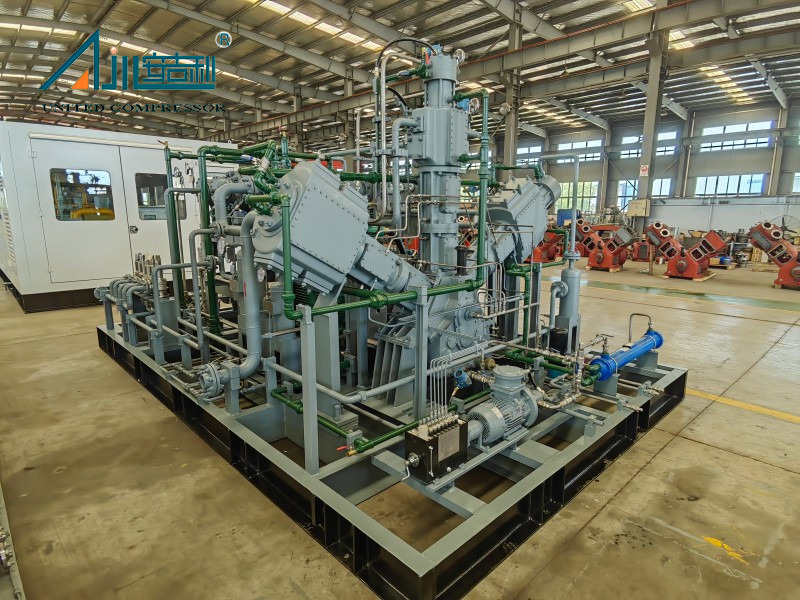

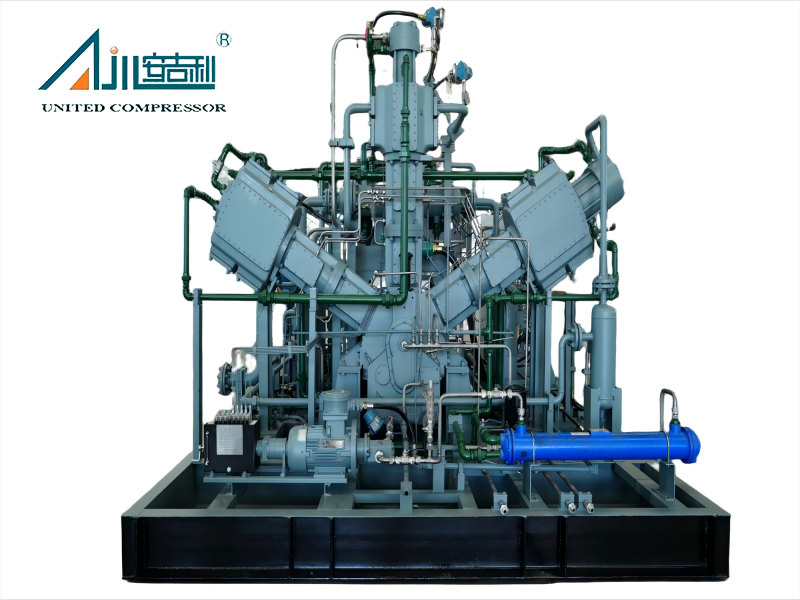

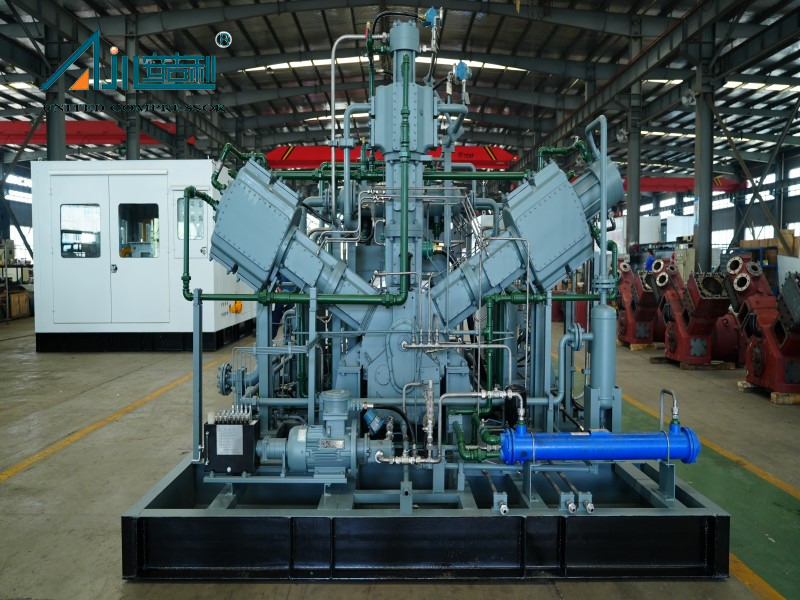

O compressor de hidrogênio W-3/0.1-150 , produzido pela Xuzhou Huayan Gas Equipment Co., Ltd.-Uma empresa profissional especializada em fabricação de equipamentos a gás na China-é feita sob medida para produzir hidrogênio de alta pressão que atenda às demandas estritas de pressão e fluxo. Classificado como um compressor de pistão reciprocante e refrigerado a água, resfriado a água, adota uma estrutura de compressão de 5 linhas e 5 estágios e modo de fornecimento integrado, permitindo a integração suave em sistemas industriais relacionados a hidrogênio, como suporte à produção de hidrogênio, armazenamento de energia e suprimento de gás industrial.
Este compressor de alto desempenho é dedicado ao manuseio de meios de hidrogênio puro. Os principais parâmetros operacionais incluem uma vazão volumétrica nominal de 3 m³/min, uma pressão de sucção de 0,01 MPa , uma temperatura de entrada ≤50 ℃ e uma pressão de descarga nominal de 15 MPa . É alimentado por um motor principal à prova de explosão de 55 kW YBX3-315S-8. Com uma dimensão geral de aproximadamente 6000 × 2700 × 2100 mm e um peso de ~ 15000 kg , ele atinge um equilíbrio entre o poderoso desempenho de compressão e os requisitos práticos de instalação no local.
Amplamente utilizado em cenários como armazenamento de hidrogênio de alta pressão, processos de hidrogenação industrial e sistemas de suprimento de hidrogênio de células de combustível, este compressor desempenha um papel central na compactação de hidrogênio de baixa pressão para 15 MPa para o enchimento de cilindros de alta pressão, fornecendo suportes de hidrogênio de alta pressão. Seu design flexível também permite a adaptação às necessidades personalizadas de processamento de hidrogênio, atendendo a indústrias que variam de engenharia química a nova energia.

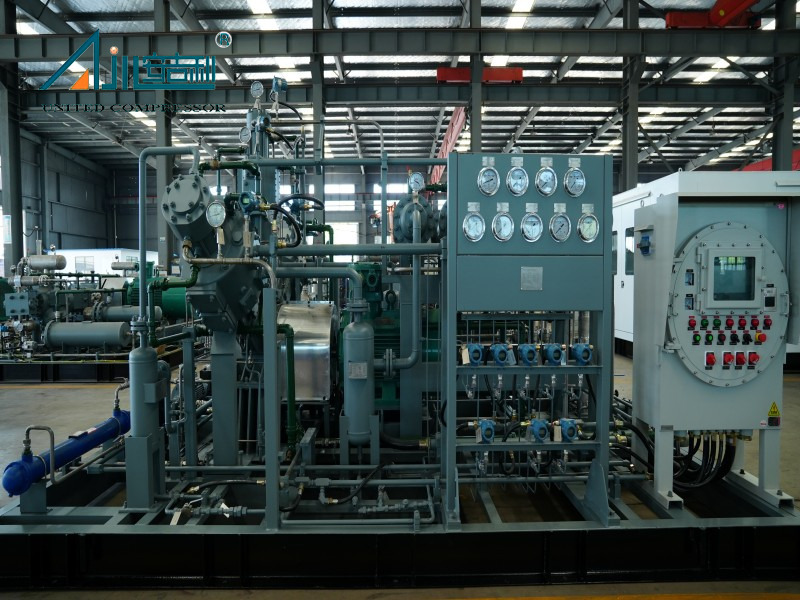

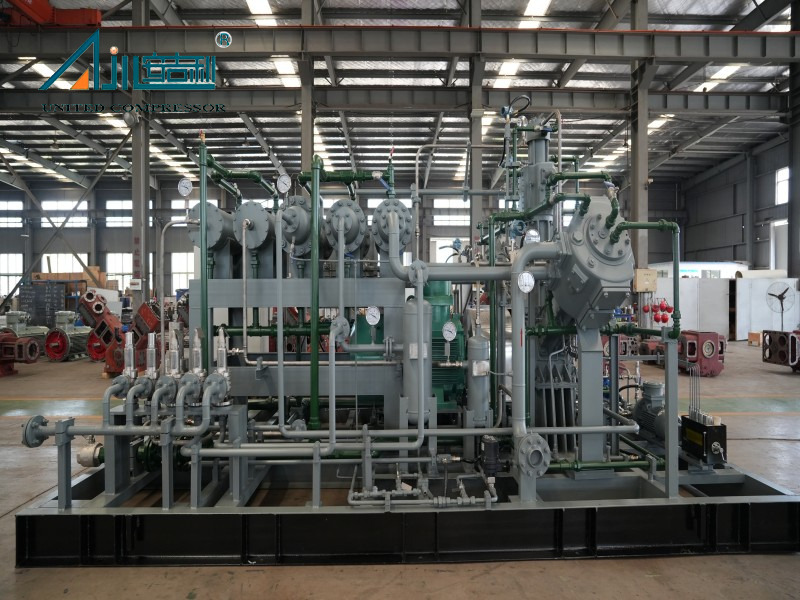

O compressor de hidrogênio W-3/0,1-150 possui alta automação, controlada por um Siemens PLC com uma tela sensível ao toque de 9 polegadas para monitoramento em tempo real e ajuste automático, reduzindo significativamente a intervenção manual e o tempo de inatividade em operações contínuas. Ele adota uma compressão em 5 estágios e um projeto de resfriamento de água em vários estágios (com o primeiro a terceiro estágios como refrigeradores de concha e tubo e o quarto a quinto estágios como refrigeradores de bobina), garantindo que a temperatura final de transmissão de gás seja ≤50 ℃ e a temperatura de escape seja ≤150 ℃, mantendo propriedades estáveis. Componentes críticos como válvulas de gás e empacotamento de haste são provenientes da Hoerbigger, uma marca internacional bem conhecida, enquanto os transmissores de pressão e temperatura usam produtos Rosemount-aprimorando gravemente a confiabilidade operacional a longo prazo.

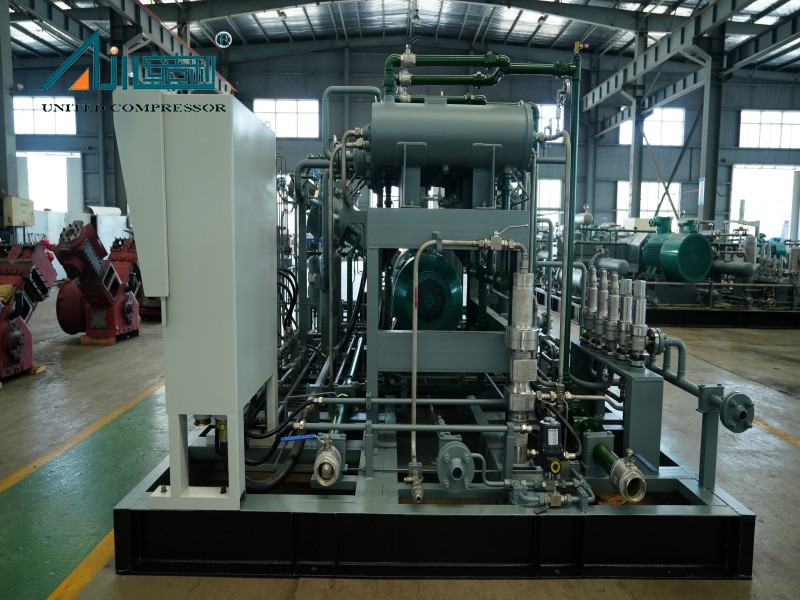

O compressor está equipado com um sistema de descarga de esgoto duplo (manual + automático), onde a descarga automática de esgoto cronometrada pode ser ajustada com base nos níveis de contaminação, e a descarga manual serve como backup - reduzindo o risco de bloqueios do sistema e diminuir a frequência de manutenção. Peças vulneráveis, como anéis de pistão e enchimentos, têm uma vida útil longa (≥3000 horas), e o eixo de manivela, o pistão e outros componentes principais podem operar por mais de 30000 a 50000 horas, minimizando os custos de substituição. Além disso, o design centralizado montado em skid da unidade principal e componentes auxiliares (refrigeradores, separadores, gabinete de controle) simplifica a inspeção e manutenção no local, economizando custos de mão-de-obra e tempo.
Com uma estrutura corporal intermediária dupla, o compressor impede que o óleo migre do cárter para o cilindro, protegendo a pureza média. Cilindros e cabeças de cilindro, feitos de ferro fundido cinza ou aço forjado, adote o arranjo da válvula axial para o fluxo de gás eficiente. Esse design, combinado com patentes como a manga protetora do fio da haste do pistão (ZL 2017 2 1907021.7) e o compartimento duplo de longo short integrado (ZL 2018 2 0294762.0) , ressalta sua engenharia inovadora.
Além das especificações padrão, o compressor oferece soluções personalizadas com base nas necessidades do cliente, incluindo taxa de fluxo, pureza, pressão, ambiente operacional e casos de uso específicos. Ele suporta várias formas estruturais (tipo D, tipo M, tipo S, etc.), métodos de resfriamento (resfriamento a ar, resfriado a ar, resfriamento misto) e tipos de instalação (fixos, móveis, montados em skid, do tipo cabine), garantindo a compatibilidade com requisitos industriais.
Área de aplicação
Aplicações de compressores de hidrogênio
Estações de abastecimento de hidrogênio
Armazenamento e reforço de hidrogênio
Processos químicos e petroquímicos
Projetos de energia de hidrogênio
Em indústrias como engenharia petroquímica, síntese química fina e tratamento de superfície metálica, muitos processos principais requerem hidrogênio puro contínuo de alta pressão. Por exemplo, na reação de hidrogenação de intermediários químicos ou no processo de proteção de hidrogênio no processamento de metal de alta temperatura, é necessário hidrogênio de alta pressão de 15MPA para garantir o progresso total da reação e a estabilidade da qualidade do produto. O compressor de hidrogênio W-3/0,1-150 pode comprimir hidrogênio de baixa pressão (pressão de sucção 0,01MPa) a 15MPa através da compressão em cinco estágios. Seu primeiro ao terceiro estágio dos resfriadores de concha e tubo e os refrigeradores da bobina de quarto a quinto estágio controlam a temperatura de transmissão de gás ≤50 ℃, e o separador de água em espiral e o filtro de alta pressão remove ainda as impurezas, garantindo que a pureza do hidrogênio atenda aos requisitos rígidos dos processos industriais.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
 |  |
O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape (mpa.g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Hidrogênio | 800 | 12 | 160 | Refrigerado a água | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | Hidrogênio | 600 | 1.2 | 90 | Refrigerado a água | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Hidrogênio | 1270 | 0.65 | 132 | Refrigerado a água | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0,03-16 | Hidrogênio | 515 | 1.6 | 90 | Refrigerado a água | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | Hidrogênio | 4500 | 2. 1 ～ 2,9 | 185 | Refrigerado a água | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | Hidrogênio | 2642 ～ 4500 | 2. 1 ～ 2,9 | 55 | Refrigerado a água | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Hidrogênio | 500 | 20 | 75 | Refrigerado a água | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Hidrogênio | 150 | 2.2 | 11 | Refrigerado a água | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | Hidrogênio | 300 | 2.0 | 22 | Refrigerado a água | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Hidrogênio | 212 | 15 | 55 | Refrigerado a água | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Hidrogênio | 4200 | 4.0 | 355 | Refrigerado a água | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1,5 ～ 1,7) -10 | Hidrogênio | 3300 | 1.0 | 315 | Refrigerado a água | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Hidrogênio | 0 ~ 560 | 3.0 | 30 | Resfriamento misto | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | Hidrogênio | 400 | 15 | 45 | Resfriamento misto | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Hidrogênio | 750 | 0.7 | 110 | Resfriamento misto | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5,7 ）6.5 | Hidrogênio | 2000 | 0.65 | 55 | Resfriamento misto | 3500 × 3000 × 2300 | 6000 | |
Caso do projeto
 |  |  |
| Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom | Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd. | Ningxia Zhongneng New Materiais Engenharia |
Este compressor é amplamente utilizado na geração de energia de hidrogênio (comprimindo hidrogênio para produção de eletricidade de células de combustível), armazenamento de energia (armazenamento de hidrogênio de alta pressão para estabilização da grade), sistemas de aquecimento (fornecendo hidrogênio às pressões necessárias) e veículos de células de combustível (fornecendo hidrogênio comprimido para células de combustível a bordo). Também serve projetos de energia renovável e linhas de processamento industrial de hidrogênio.
A lubrificação sem óleo garante que o óleo do compressor contamine o meio de hidrogênio, o que é vital para manter a pureza de 99%+ hidrogênio -um requisito rigoroso em células de combustível, fabricação de semicondutores e outras aplicações de alta pureza. Esse design elimina a necessidade de sistemas de separação de petróleo, reduzindo a complexidade e os custos operacionais.
Por que escolher nossos compressores de hidrogênio?
Projetado para segurança de hidrogênio e desempenho de vedação
Engenharia personalizada com base nos requisitos do projeto
Testes rigorosos de fábrica antes do envio
Fabricante experiente com referências de exportação
Sim. O compressor United Bengbu fornece personalização de ponta a ponta, do design à produção, com base nos requisitos do cliente, como a taxa de fluxo (até 4500nm³/h para modelos relacionados) , pressão (variando de 0,65MPa a 20MPa) , temperatura operacional e condições ambientais. As opções incluem diferentes métodos de refrigeração, formas estruturais e embalagens (cabines de metal, cabines à prova de som) para atender às necessidades exclusivas do projeto.
