Composição de gás (mol%): Composição de gás
Taxa de fluxo volumétrico nominal: 25.2m3/min
Pressão de entrada: 0,15 ~ 0,17MPa. G;
Temperatura de entrada: 70 ℃
Pressão de escape: 1mpa. G;
Principal energia motora: 315kW
Dimensões gerais da máquina: ~ 7200 × 3000 × 2000 mm
Peso da máquina inteira: ~ 15t
| Quantidade: | |
|---|---|

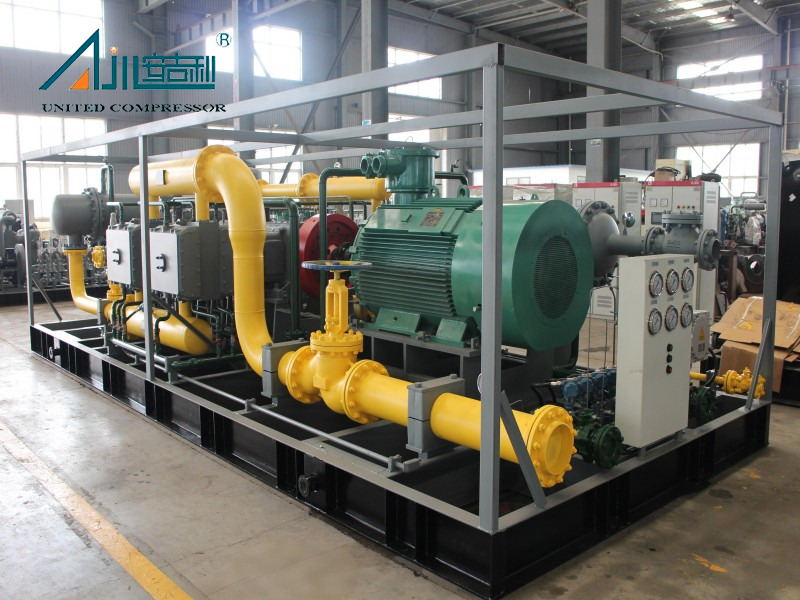

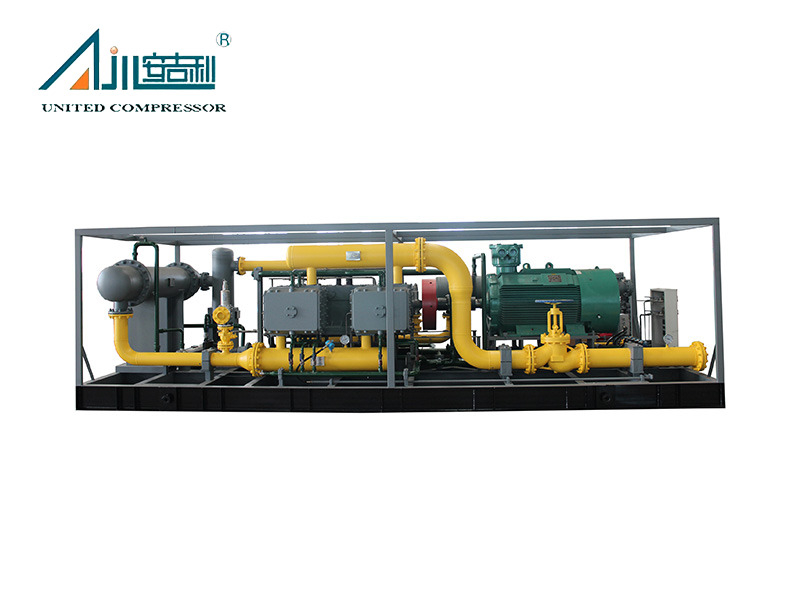

O compressor de hidrogênio MW-25.2/(1,5-1.7) -10 , fabricado pelo compressor United Bengbu-um fabricante líder na China-se baseia como uma solução de alto desempenho projetada para aplicações críticas de processamento de hidrogênio. Projetado para atender às demandas dos setores modernos de energia, industrial e transporte, esse compressor se destaca em cenários que exigem compressão confiável de hidrogênio, incluindo geração de energia de hidrogênio, armazenamento de energia, sistemas de aquecimento e veículos de células de combustível.
Na sua essência, o modelo MW-25.2/(1,5-1.7) -10 fornece uma taxa de fluxo volumétrica nominal de 25,2m³/min , tornando-o adequado para operações de escala médio a grande. Opera com uma faixa de pressão de entrada de 0,15 ~ 0,17mpa.g e uma temperatura de entrada de 70 ℃ , enquanto atinge uma pressão de escape de 1MPA.g -ÍDeal para aplicações que precisam de entrega consistente e de hidrogênio de alta pressão. Alimentado por um motor principal de 315kW , o compressor equilibra energia e eficiência, garantindo desempenho estável, mesmo em operação contínua.
Com dimensões gerais de aproximadamente 7200 × 3000 × 2000 mm e um peso total de ~ 15T , a unidade foi projetada para durabilidade sem comprometer a eficiência do espaço. Seu sistema de resfriamento resfriado a água regula com eficiência temperaturas de gases de escape, corpos de cilindro e óleo lubrificante, impedindo o superaquecimento e mantendo o desempenho ideal de lubrificação-crítico para prolongar a vida útil do equipamento.
O compressor de hidrogênio MW-25.2/(1,5-1.7) -10 integra métodos de design avançado e componentes premium, resultando em eficiência e confiabilidade excepcionais. Sua operação automatizada minimiza a intervenção manual, reduzindo o erro humano e o tempo de inatividade operacional. Com menos peças vulneráveis, o compressor experimenta um desgaste mais baixo, traduzindo -se para intervalos de serviço mais longos e custos de manutenção reduzidos.
Projetado para operação silenciosa e estável, o compressor apresenta baixos níveis de vibração e saída de ruído reduzida - essencial para ambientes industriais e ambientes onde a poluição sonora é uma preocupação. Esse design não apenas aprimora a segurança no local de trabalho, mas também permite a instalação flexível em diversos locais, incluindo instalações urbanas ou residenciais-adjacentes.
O Bengbu United Compressor oferece soluções personalizadas para o modelo MW-25.2/(1,5-1.7) -10 para atender às necessidades específicas dos clientes. As opções de personalização incluem:
· Formas estruturais: Tipo D, M-Type, S-Type, W-Type, V-Type, Z-Type
· Métodos de resfriamento: resfriado a água, resfriado a ar ou resfriamento misto
· Tipos de instalação: corrigido, móvel, montado em skid ou do tipo cabine
· Modos de acionamento: acionado por motor ou motor diesel
· Transporte e embalagem: transporte marítimo, ar ou terrestre com opções para cabines de metal, caixas de madeira ou cabines à prova de som.
O compressor incorpora múltiplas inovações patenteadas, como a manga protetora do fio da haste do pistão (ZL 2017 2 1907021.7) e o dispositivo de suporte do anel do pistão (ZL 2018 2 0294776.2), garantindo desempenho superior e conformidade com padrões internacionais de qualidade.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.
O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.
O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.
 |  |

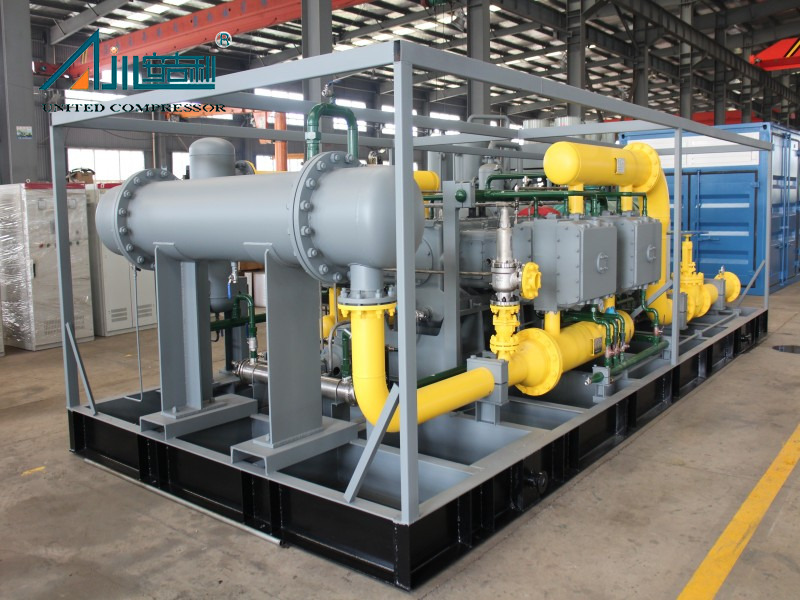

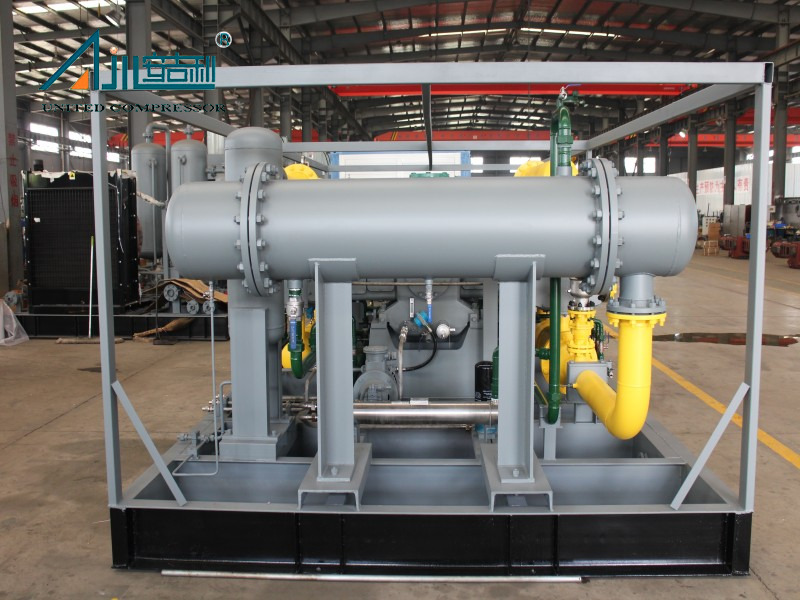

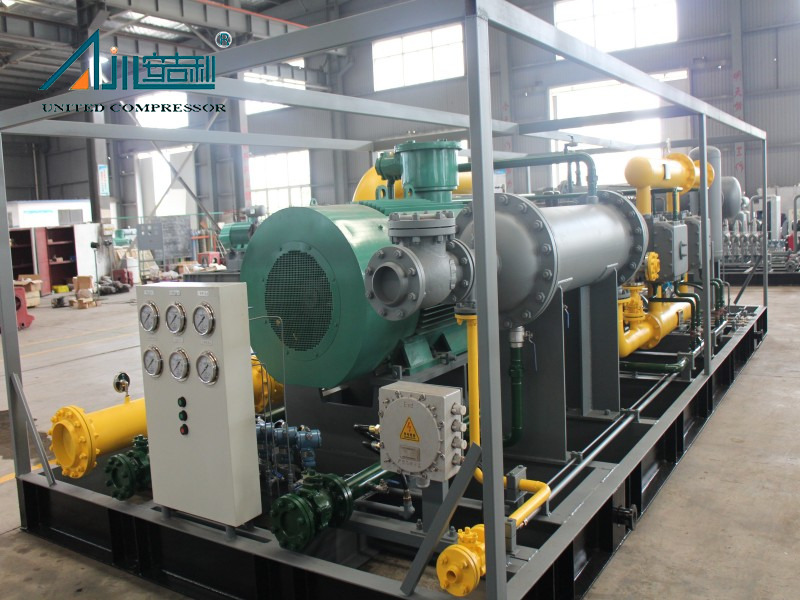

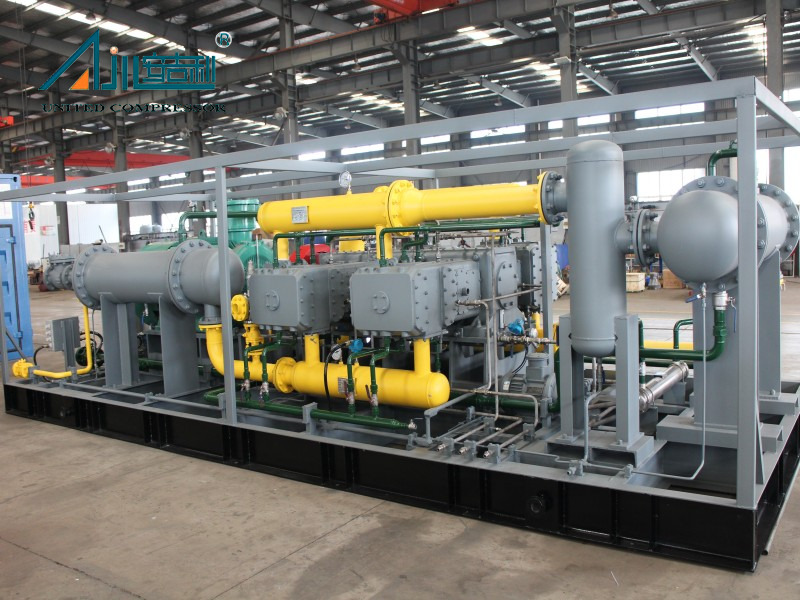

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Caso do projeto
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape (mpa.g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Hidrogênio | 800 | 12 | 160 | Refrigerado a água | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | Hidrogênio | 600 | 1.2 | 90 | Refrigerado a água | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Hidrogênio | 1270 | 0.65 | 132 | Refrigerado a água | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0,03-16 | Hidrogênio | 515 | 1.6 | 90 | Refrigerado a água | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | Hidrogênio | 4500 | 2. 1 ～ 2,9 | 185 | Refrigerado a água | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | Hidrogênio | 2642 ～ 4500 | 2. 1 ～ 2,9 | 55 | Refrigerado a água | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Hidrogênio | 500 | 20 | 75 | Refrigerado a água | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Hidrogênio | 150 | 2.2 | 11 | Refrigerado a água | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | Hidrogênio | 300 | 2.0 | 22 | Refrigerado a água | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Hidrogênio | 212 | 15 | 55 | Refrigerado a água | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Hidrogênio | 4200 | 4.0 | 355 | Refrigerado a água | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1,5 ～ 1,7) -10 | Hidrogênio | 3300 | 1.0 | 315 | Refrigerado a água | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Hidrogênio | 0 ~ 560 | 3.0 | 30 | Resfriamento misto | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | Hidrogênio | 400 | 15 | 45 | Resfriamento misto | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Hidrogênio | 750 | 0.7 | 110 | Resfriamento misto | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5,7 ）6.5 | Hidrogênio | 2000 | 0.65 | 55 | Resfriamento misto | 3500 × 3000 × 2300 | 6000 | |
Esse compressor é ideal para geração de energia de hidrogênio, sistemas de armazenamento de energia, aquecimento de hidrogênio e veículos de células de combustível - onde comprime hidrogênio à pressão exigida pelas células de combustível. Ele também suporta processos industriais que requerem entrega de hidrogênio de alta pureza e alta pressão.
Devido ao seu design com menos peças vulneráveis, as necessidades de manutenção são mínimas. As verificações de rotina incluem o monitoramento dos níveis de óleo lubrificante, a inspeção da funcionalidade do sistema de refrigeração e a verificação de leituras de pressão e temperatura. Diretrizes detalhadas de manutenção são fornecidas com cada unidade para garantir o desempenho ideal.
Sim. O Bengbu United Compressor oferece personalização completa com base nas especificações do cliente, incluindo taxa de fluxo, pressão, pureza, ambiente operacional e uso pretendido. As opções variam de modificações estruturais a ajustes do sistema de refrigeração e seleções de modo de acionamento.
O compressor atende aos padrões internacionais de qualidade e segurança, apoiados por várias patentes e certificações. Para documentação detalhada, os clientes podem entrar em contato diretamente com o fabricante para obter relatórios de conformidade adaptados à sua região ou indústria.
As opções de transporte incluem frete marítimo, ar ou terrestre, com opções de embalagem, como cabines de metal, caixas de madeira ou cabines à prova de som - selecionadas com base nas necessidades do cliente de proteção, durabilidade e condições ambientais durante o trânsito.
O compressor de hidrogênio MW-25.2/(1,5-1.7) -10 combina tecnologia de ponta, flexibilidade de personalização e desempenho robusto para atender às necessidades em evolução do setor de energia de hidrogênio. Apoiado pela experiência do Bengbu United Compressor, é uma solução confiável para compressão eficiente e confiável de hidrogênio.
