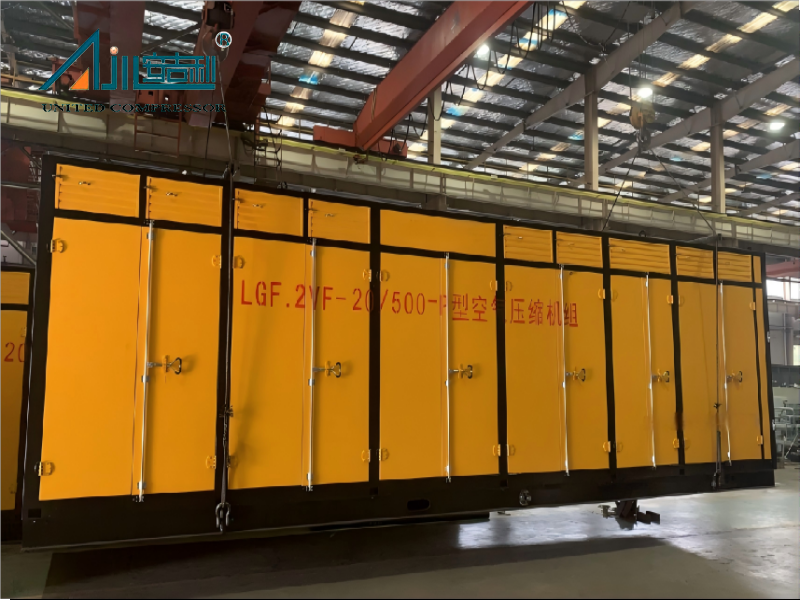

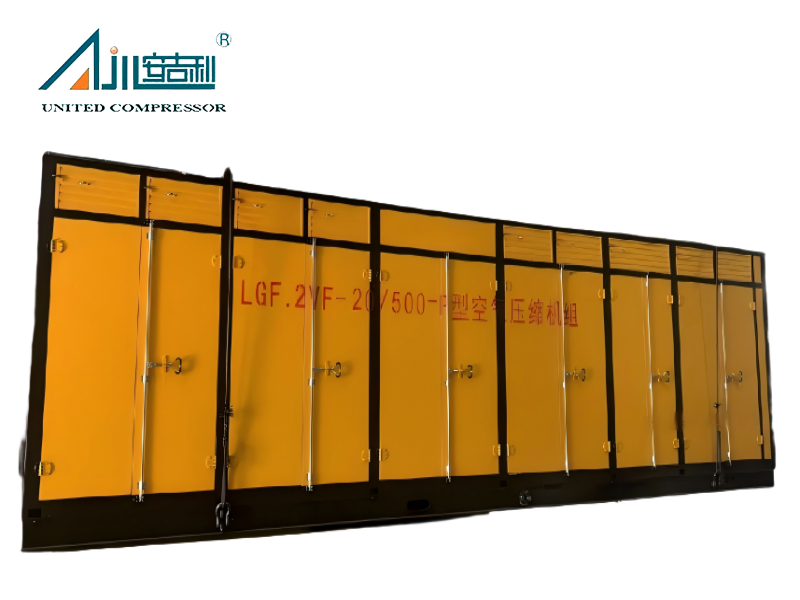

O compressor de ar de alta pressão em tandem de pistão de parafuso LGF-2VF-20-500-P redefine o fornecimento de ar industrial por meio de sua inovadora tecnologia de compressão dupla. Ao combinar um compressor de parafuso para compressão primária e um booster de pistão para pressurização final, esta unidade atinge eficiência e saída de pressão excepcionais, ao mesmo tempo que minimiza o consumo de energia. Feito sob medida para ambientes de alta demanda e com espaço limitado, ele fornece pressão de 50 MPa (500 bar) e fluxo de ar de 20 Nm³/min , com pureza do ar atingindo resíduos de óleo ≤ 0,001 ppm . Seu design compacto montado em skid e operação com baixo ruído o tornam ideal para indústrias que vão desde o processamento petroquímico até a fabricação de precisão, onde a confiabilidade, a qualidade do ar e a eficiência da área ocupada são essenciais.
• Processo de Compressão Híbrido : O compressor de parafuso primeiro eleva o ar ambiente para 15 bar , depois o compressor de pistão tipo V aumenta para 50 MPa , reduzindo o consumo de energia em 25% em comparação com compressores de pistão de estágio único.
• Fluxo de ar consistente : Fornece uma vazão estável de 20 Nm³/min (706CFM), suportando a operação contínua de diversas ferramentas de alta pressão ou linhas de produção sem flutuações de pressão.
• Eficiência Energética : Equipado com tecnologia de acionamento de velocidade variável (VSD) que ajusta a velocidade do motor para atender à demanda de ar, reduzindo o desperdício de energia ociosa em até 30% .
• Fornecimento de ar isento de óleo : Integra um sistema de purificação de vários estágios (separador de ar-água, filtro de remoção de óleo e secador) para obter resíduos de óleo ≤ 0,001 ppm e um ponto de orvalho de pressão de -23°C , atendendo aos padrões ISO 8573-1 Classe 0.
• Componentes duráveis : a seção do parafuso utiliza rotores de aço temperado com vida útil de 10 anos, enquanto a seção do pistão possui anéis resistentes ao desgaste que reduzem a frequência de manutenção em 40% .
• Operação estável : suportes antivibração e sistemas de resfriamento integrados mantêm as temperaturas entre estágios abaixo de 80°C , prolongando a vida útil dos componentes e reduzindo o tempo de inatividade.
• Tamanho compacto : O design integrado de montagem em skid reduz o espaço de instalação em 30% em comparação com sistemas separados de parafuso e pistão, cabendo em corredores estreitos de fábricas ou plataformas offshore.
• Desempenho de Baixo Ruído : A carcaça dos componentes totalmente fechada e os materiais de isolamento acústico limitam o ruído a ≤ 75dB , em conformidade com as regulamentações de ruído no local de trabalho para instalações de produção urbanas.
• Fácil manutenção : O layout horizontal dos componentes fornece acesso total aos cabeçotes dos cilindros, válvulas e filtros, reduzindo o tempo de manutenção em 50% em comparação com projetos verticais.
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
| |
O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de entrada (mpa.g) | Pressão de escape (mpa.g) | Velocidade (r/min) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) |
| 1 | SF-10/250 | Ar | 600 | Atmosférico | 25.0 | 1330 | 258.5 (diesel) | Refrigerado a ar | 7000*2200*2200 | 8500 |
| 2 | SF-10/150 | Ar | 600 | Atmosférico | 15.0 | 1330 | 258.5 (diesel) | Refrigerado a ar | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | Ar | 450 | Atmosférico | 25.0 | 980 | 160 (diesel) | Refrigerado a ar | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | Ar | 450 | Atmosférico | 15.0 | 980 | 132 (diesel) | Refrigerado a ar | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | Ar | 510 | Atmosférico | 15.0 | 980 | 200 (diesel) | Refrigerado a ar | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | Ar | 600 | Atmosférico | 6.0 | 1330 | 132 (diesel) | Refrigerado a ar | 6000*2200*2200 | 7000 |
Caso do projeto
 |  |  |
| Projeto Ucrânia | Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto | Ningxia Zhongneng New Materiais Engenharia |
O compressor de parafuso é excelente em compressão de baixa pressão e alto fluxo com perda mínima de energia, enquanto o compressor de pistão é especializado em aumento de alta pressão. Esta divisão de trabalho reduz a taxa de compressão por estágio, diminuindo a geração de calor e o consumo de energia em 25% em comparação com compressores de pistão de estágio único. O design também reduz o desgaste dos componentes do pistão, prolongando sua vida útil.
O conjunto do rotor de parafuso requer inspeção a cada 10.000 horas de operação , enquanto os anéis do pistão e as válvulas precisam ser substituídos a cada 8.000 horas . Os filtros de purificação do ar (remoção de óleo, partículas) devem ser trocados a cada 2.000 horas para manter a qualidade do ar. O motor VSD requer manutenção de rotina a cada 5.000 horas .
Sim. Oferecemos atualizações opcionais, incluindo um filtro HEPA para remoção de partículas (até 0,1 μm) e um secador de peneira molecular para pontos de orvalho mais baixos (até -40°C ). Estas personalizações adequam-se a indústrias como a farmacêutica ou a electrónica, que exigem padrões de pureza do ar mais rigorosos.
O compressor requer uma superfície plana e resistente (mínimo 500kg/m² ) e uma fonte de alimentação 380V/trifásica. Para instalação externa, recomenda-se uma cobertura à prova de intempéries, mas a unidade em si é classificada como IP54 para resistência à poeira e água. É necessário um fluxo de ar de resfriamento de 150m³/min para manter temperaturas operacionais ideais.
