Composição de gás (mol%): Gás associado (CH₄ 66,23%, hidrocarbonetos C₂-C₁₀ 26,7548%, CO₂ 1,01%)
Taxa de fluxo: 1370nm³/h @ 0.04mpa.g
Pressão de entrada: 0,03 ~ 0,05mpa.g (ponto de design 0,04mpa)
Temperatura de entrada: Temperatura normal
Pressão de escape: 4.5mpa.g
Principal energia motora: 280kW
Dimensões gerais da máquina: Aproximadamente 9000 × 3100 × 5045mm
Peso da máquina inteira: Aproximadamente 22t
| Quantidade: | |
|---|---|

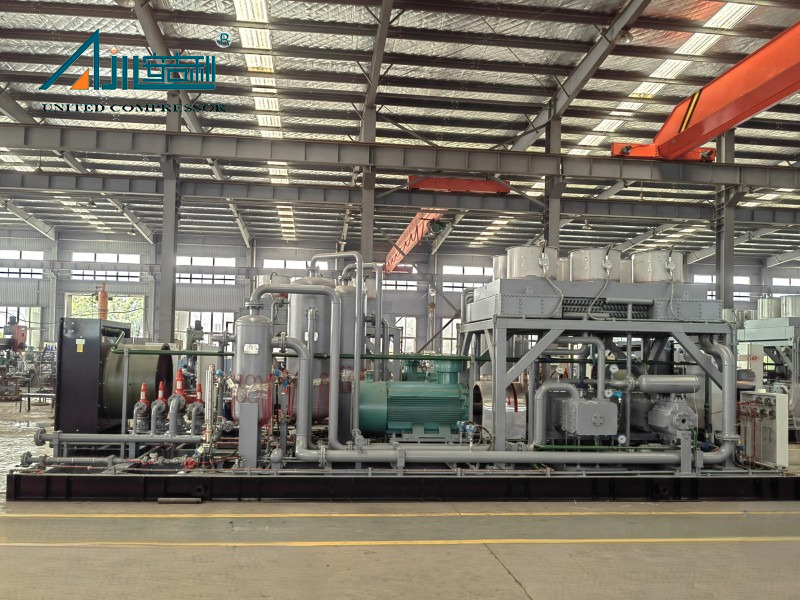

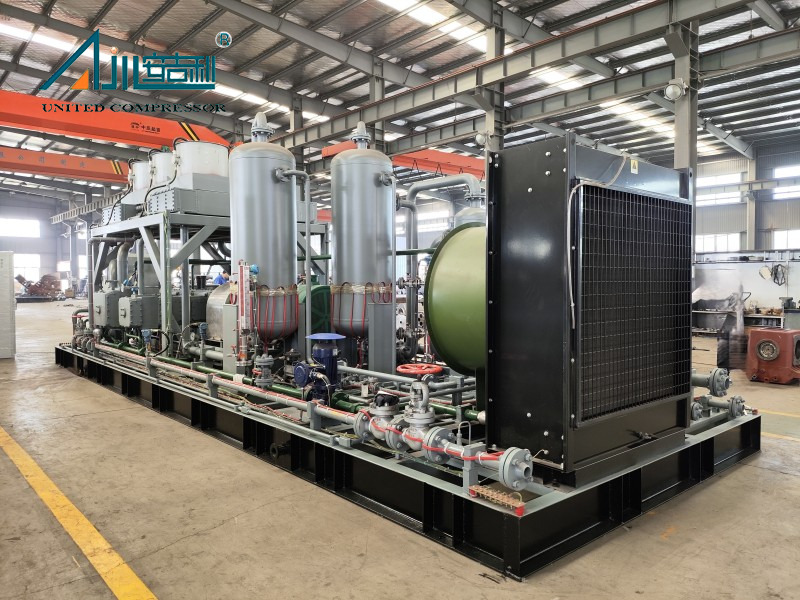

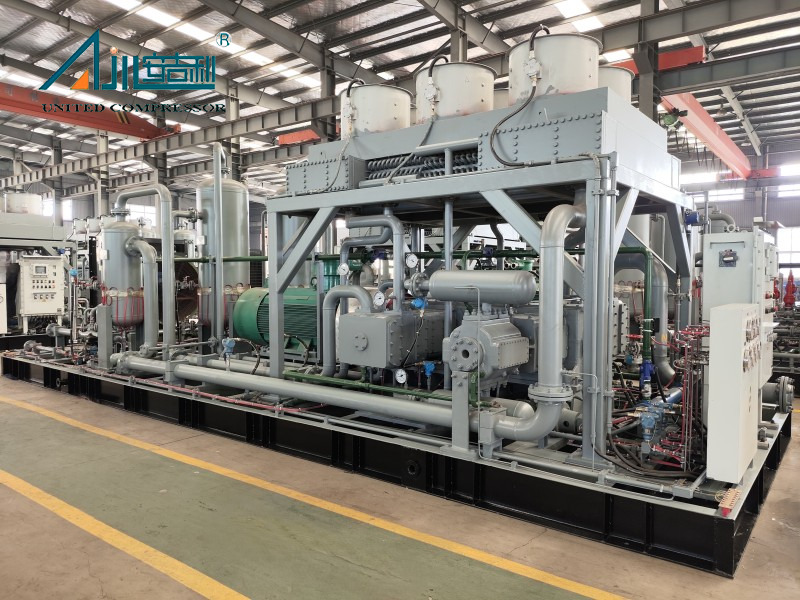

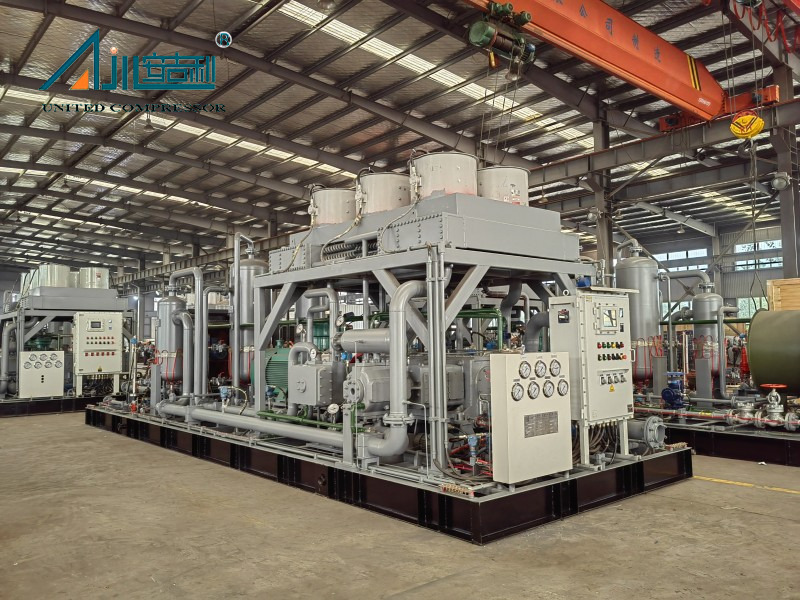

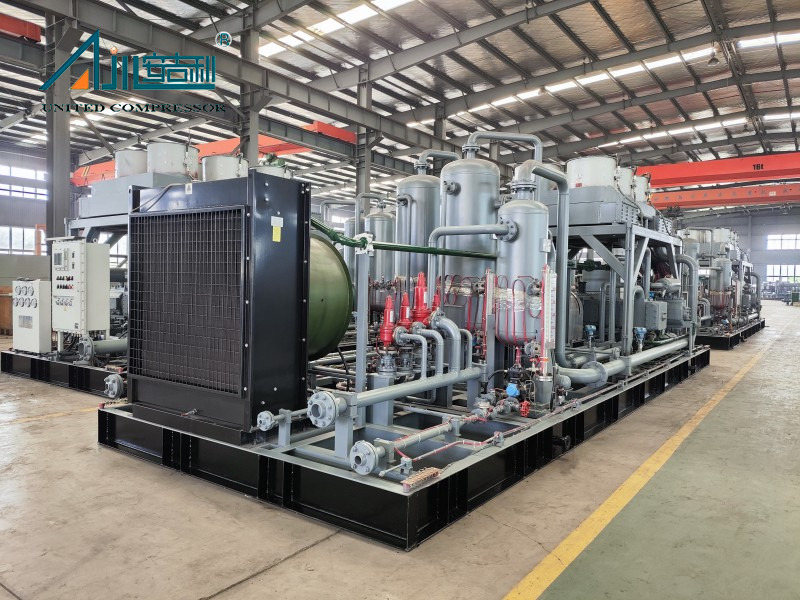

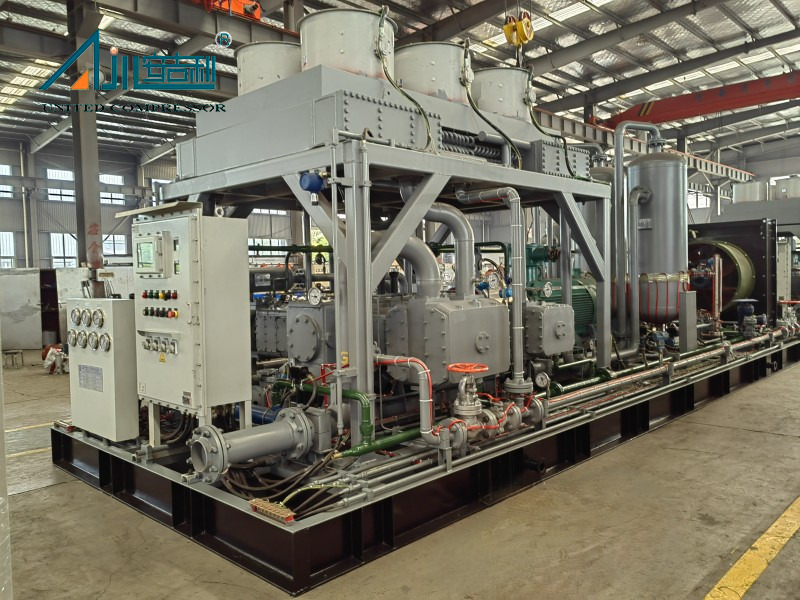

O compressor de gás associado a MWF-18.7/(0,3 ~ 0,5) -45 , um compressor de pistão reciprocado especializado, é desenvolvido para compressão e transporte eficiente de gás associado de baixa pressão no desenvolvimento de campos petrolíferos, sistemas de coleta de gás natural e projetos de recuperação de energia. ADOLADO PARA LIDAR UMA COMPOSIÇÃO MÉRIO ESPECÍFICA-CHELA 66,23%, hidrocarbonetos C₂-C₁₀ (incluindo etano 13,05%, propano 9,78%, etc.) e co₂ 1,01%-esse compressor garante operação estável e segura em cenários industriais complexos, atendendo aos requisitos estenos de petróleo e produção de campo.
Com uma capacidade de processamento nominal de 1370nm³/h @ 0,04mpa.g (intervalo ajustável: 1250 ~ 1450nm³/h ), ele opera dentro de uma faixa de pressão de entrada de 0,03 ~ 0,05MPa.g (ponto de design em 28 MODION) e a pressão de uma saída de 4,5 mPa.g, a 28 mpA, a 28 mpA, por meio de uma pressão de 4,5mpA.g, a 28 mpA, a 28 mpA.g, por meio de uma pressão de 40mpA.g , por 28 mPa, a 28 mPa (MODELO DE MODOMENG (MODELO ), por meio de uma pressão de 4,05mpA (Models, por YBBP-355L3-6). Seu design modular montado em skid, com dimensões gerais de aproximadamente 28 mpA, por meio de um Model.g.G. 9000 × 3100 × 5045 mm (a altura inclui capuz de coleta de vento mais frio mais frio) e um peso de 22T , permite o transporte conveniente e a instalação no local, adaptável aos ambientes de campo petrolífero simples e de alta altura.
Esse compressor desempenha um papel fundamental na otimização da utilização de gás associada, reduzindo o desperdício de energia e garantindo uma taxa de vazamento ≤ 3 ‰. Ele efetivamente suporta a operação eficiente de oleodutos de coleta de petróleo e gás, sistemas de recuperação de gás associados e redes de transmissão de gás de pressão média, contribuindo para melhorar a eficiência energética e a segurança operacional.

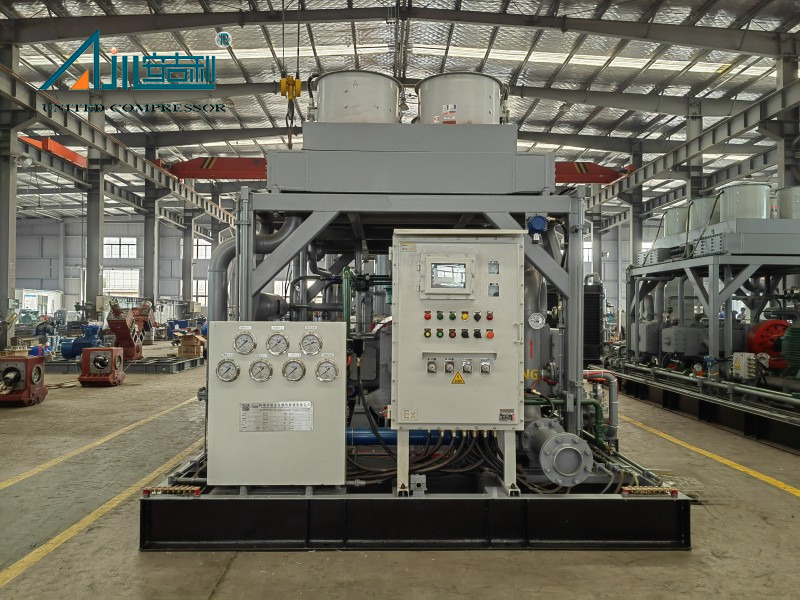

O compressor MWF-18.7/(0,3 ~ 0,5) -45 possui um design do tipo M simétrico equilibrado de quatro linhas, que reduz significativamente a vibração operacional (cumprindo com os padrões GB/T7777-2021) e ruído (≤85 dB a 1 metro da unidade). Equipado com componentes resistentes ao desgaste-como anéis de pistão, anéis de guia e embalagem com uma vida útil de não menos de 6000 horas-, minimiza a frequência de substituições de peças, diminuindo a carga de trabalho de manutenção e os custos operacionais a longo prazo. O sistema de controle automático integrado (com a Siemens S7-1200 PLC e a tela sensível ao toque de 7 polegadas) permite a operação não tripulada, o monitoramento remoto dos parâmetros operacionais e o alarme/proteção automática, reduzindo a necessidade de intervenção manual.
Adotando um sistema de resfriamento de água fechado para a unidade principal e resfriamento forçado a ar para o meio, o compressor garante controle estável da temperatura (a temperatura de escape de cada estágio ≤125 ℃, temperatura do fornecimento de gás terminal = temperatura ambiente +15 ℃). O cárter, feito de ferro fundido cinza HT250, possui um poço de óleo lubrificante de 100L embutido, com interfaces dedicadas para monitoramento do nível de óleo e detecção de temperatura. O cilindro e a embalagem adotam a tecnologia de lubrificação sem óleo, que evita a contaminação média e garante pureza do gás. Os principais componentes, como o eixo de manivela (feitos de 42crMo com tratamento de carburização de superfície) e haste do pistão (feitos de 42crMo com tratamento de nitretação, HRC≥60) são fabricados usando materiais de alta resistência, o que aumenta a durabilidade estrutural geral.
Projetado para versatilidade, o compressor suporta instalação fixa com uma base, integrando equipamentos principais, refrigeradores, separadores e sistemas de controle em uma única derrapagem para facilitar a implantação no local-ideal para locais remotos de campos petrolíferos. Os clientes podem selecionar graus de óleo lubrificante (L-DAB150 para temperatura ambiente> 5 ℃, L-DAB100 para <5 ℃) com base nas condições climáticas locais. Além disso, o sistema inclui rastreamento elétrico para oleosos e oleodutos de esgoto (40W/M · 10 ℃ Cabos de aquecimento retardante da chama) para se adaptar a ambientes de baixa temperatura (-25 ℃ ~ 55 ℃). As interfaces de conexão adotam flanges de aço HG/T20592-2009, garantindo compatibilidade com sistemas de pipeline no local.
Área de aplicação
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
 |  |
O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Caso do projeto
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape mpa （g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado a ar | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Azoto | 895 | 1.6 | 55 | Refrigerado a ar | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloreto de hidrogênio | 55 | 0.5 | 11 | Refrigerado a ar | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0,3-34 | Vapor flash | 75 | 0,03 ～ 3,4 | 18.5 | Refrigerado a ar | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0,5) -10 | Gás associado | 50 ～ 100 | 1 | 75 | Refrigerado a ar | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0,2 ～ 1,5) -12 | PÂNTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado a ar | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Resfriamento misto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0,5-7,25 | Cloreto de metileno | 3.5 | 0.725 | 160 | Resfriamento misto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0,2) -8 | Clorometano | 436 | 0.8 | 75 | Resfriamento misto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 h | Recuperação de Elium GA | 450 | 1.1 | 37 | Resfriamento misto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0,2) -25 | Gas de matéria -prima | 800 | 2.5 | 160 | Refrigerado a água | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoreto de vinilideno | 418 | 1.8 | 75 | Refrigerado a água | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0,2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado a água | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloreto de etila | 470 | 0.6 | 55 | Refrigerado a água | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de matéria -prima | 2900 | 5.0 | 160 | Refrigerado a água | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6 ）6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado a água | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mistos | 200 | 0.35 | 18.5 | Refrigerado a água | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloreto de vinil | 100 | 0.35 | 15 | Refrigerado a água | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado a água | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amônia | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado a água | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado a água | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gás em condes | 653 | 0.3 | 45 | Refrigerado a água | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2,8 ～ 3.2) -7,6 | Gás rico em carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado a água | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gás da cabeça do poço | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado a água | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0,5-4 | -Pentadieno, nitroge | 300 | 0.4 | 30 | Refrigerado a água | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0,02-15 | Gás de cauda | 500 | 1.5 | 90 | Refrigerado a água | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0,2-6 | Gás de dessorção | 450 | 0.6 | 75 | Refrigerado a água | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0,2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado a água | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | Uoromonochloroeth | 887 | 1.8 | 132 | Refrigerado a água | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gás | 206 | 0.5 | 22 | Refrigerado a água | 3200 × 2800 × 1800 | 3000 | |
Caso do projeto
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto | Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd. |
É especificamente projetado para o gás associado a uma composição clara-incluindo CH₄ 66,23%, hidrocarbonetos C₂-C₁₀ (como etano 13,05%, propano 9,78%), Co₂ 1,01%e componentes de hélio, com hélio 0,04%e nitrogênio 5.31%-Manforition It Sutition para preencher de TI para insegurança para o número de hélio. Projetos de recuperação de energia.
O compressor tem uma capacidade nominal de processamento de 1370nm³/h, opera dentro de uma faixa de pressão de entrada de 30 ~ 50kpa.g (a temperatura normal) e atinge uma pressão de saída de 4,5mpa.g. Esses parâmetros garantem que ele possa atender com eficiência a demanda por compressão de gás associada de baixa pressão e transmissão de pressão média nos cenários de produção de campos de petróleo e gás.
Sim. O equipamento fornecido pelo fornecedor deve atender, mas não se limitar a, padrões e especificações relevantes do setor. Exceto para aqueles com versões especificadas, todos os padrões devem ser implementados de acordo com a edição mais recente, garantindo a segurança, a confiabilidade e a conformidade do compressor com os requisitos de operação industrial durante o uso a longo prazo.
