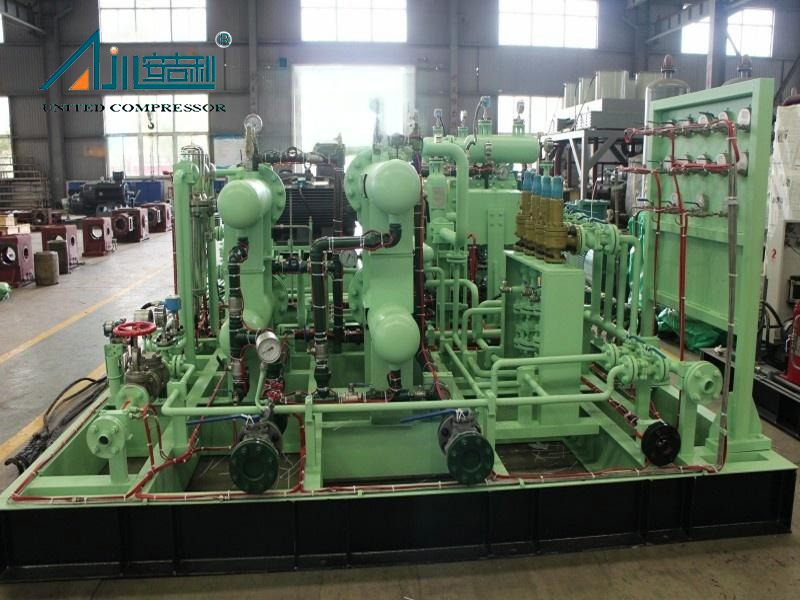

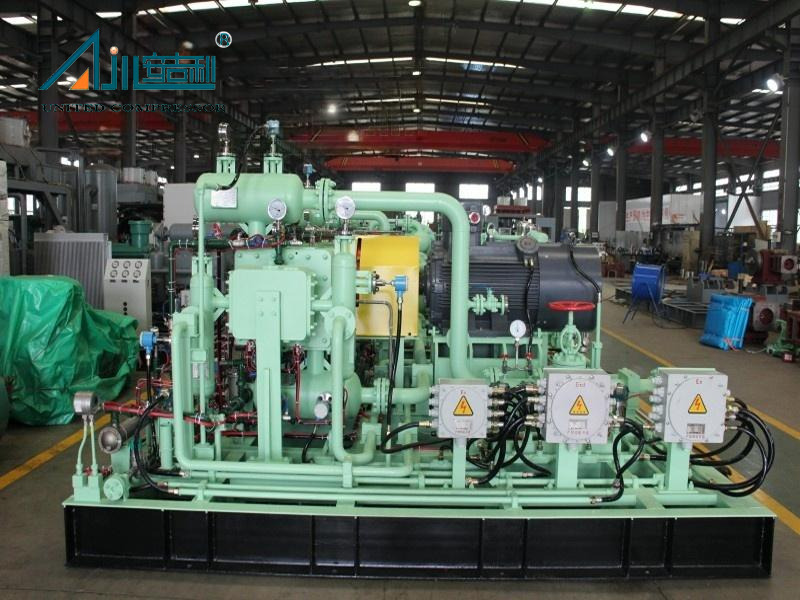

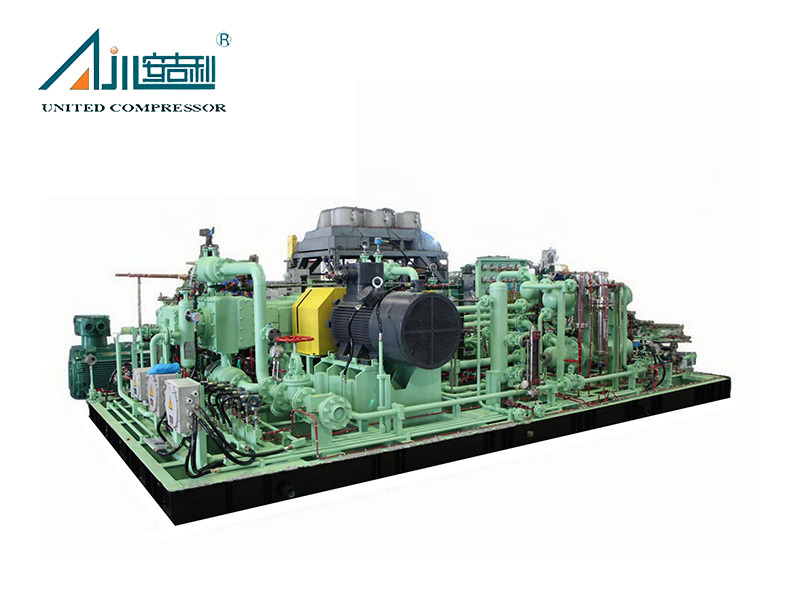

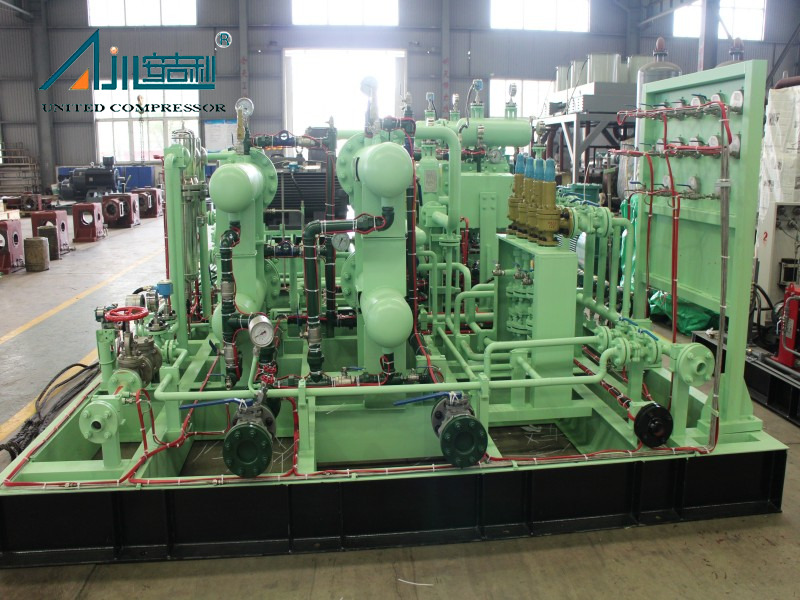

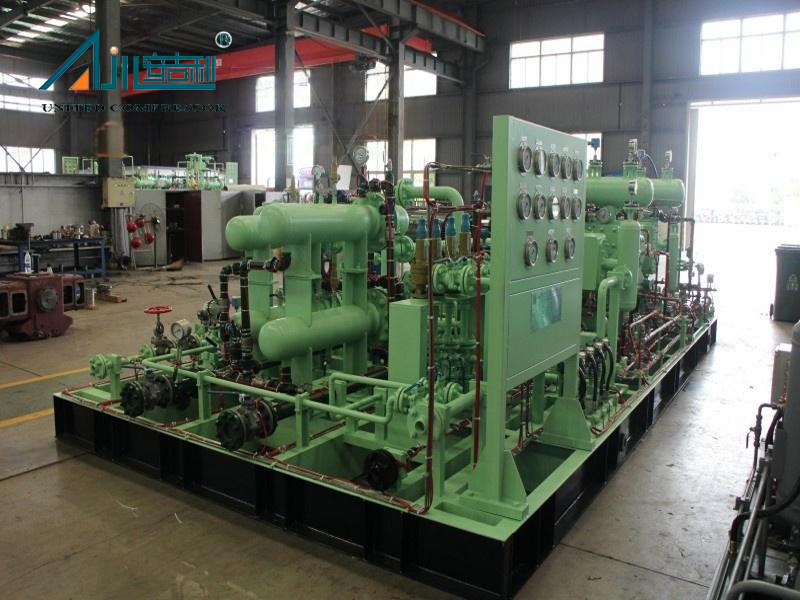

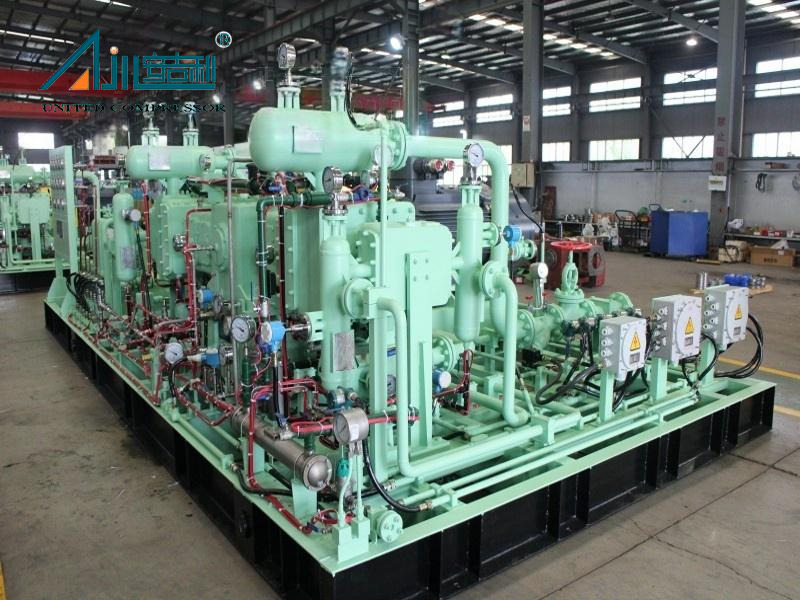

O compressor de gás bruto DW-6.4 / 0.4-19.9 é um equipamento industrial de alto desempenho projetado pelo compressor United Bengbu, projetado para lidar com misturas de gás complexas com precisão. Ideal para processamento de gases, incluindo hélio (34,61%), metano (0,90%), hidrogênio (8,30%), nitrogênio (56,20%) e néon, esse compressor oferece desempenho confiável em diversas aplicações industriais.
Com uma capacidade de processamento de 380nm³/h (medida em 0 ℃, 0,101325mpa.a), ela opera com eficiência em condições específicas de entrada: pressão de entrada de 0,04MPa.g e temperatura de entrada de 50 ℃ . Ele atinge uma pressão de escape de 1,99MPA.g , garantindo que a temperatura do suprimento de ar terminal permaneça ≤50 ℃ após o resfriamento, tornando-o adequado para processos sensíveis à temperatura.
Alimentado por um motor principal de 90kW , o compressor equilibra energia e eficiência energética. Seu projeto compacto - dimensões gerais de aproximadamente 5500 × 3200 × 2000mm - e o peso total de cerca de 10T permitem instalação flexível em vários ambientes industriais, de plantas químicas a novas instalações de energia.
O compressor de gás bruto DW-6.4 / 0.4-19.9 se destaca por sua eficiência superior, confiabilidade robusta e alta automação. Seus componentes de engenharia de precisão minimizam a perda de energia, garantindo operação consistente, mesmo sob composição ou pressão de gás flutuante. O design de baixa vibração reduz os níveis de ruído, criando um ambiente de trabalho mais seguro, enquanto um número reduzido de peças vulneráveis reduz o risco de tempo de inatividade-crítico para processos industriais contínuos.
Construído como um compressor de pistão de lubrificação sem óleo e refrigerado por água, resfriado a água, com lubrificação sem óleo, ele possui compressão de 3 fileiras e 3 estágios para manuseio ideal de gás. As principais vantagens estruturais incluem:
· Uma estrutura dupla do corpo médio que impede o óleo do cárter de contaminar o meio de gás, garantindo a pureza - essencial para aplicações sensíveis, como o suprimento de gás de laboratório.
· Cilindros e cabeças de cilindro feitos de ferro fundido cinza ou aço forjado, projetado para lubrificação sem óleo para eliminar a contaminação média.
· Válvulas de ar organizadas axialmente nas cabeças do cilindro, aumentando a eficiência do fluxo de gás e simplificando o acesso à manutenção.
O compressor é fornecido como uma unidade modular, com equipamentos principais e auxiliares integrados a um design montado em derrapagem. Isso permite fácil transporte (por mar, ar ou terra) e instalação rápida no local-economizando tempo e custos de mão-de-obra. Para necessidades operacionais exclusivas, a personalização está disponível, incluindo:
· Formas estruturais: Tipo D, M-Type, S-Type, W-Type, V-Type ou Z-Type.
· Métodos de resfriamento: resfriamento de água, refrigerado a ar ou resfriamento misto.
· Tipos de instalação: corrigido, móvel, montado em skid ou tipo de cabine.
· Modos de acionamento: acionado por motor ou motor a diesel.
Área de aplicação
O compressor de gás da matéria -prima é adequado para:
Processamento de gás natural: pressurizado e transportado para a rede de gasodutos
Pressurização da matéria -prima química: transporte de matérias -primas industriais, como hidrogênio/nitrogênio/hélio
Novo Sistema de Apoio à Energia: Sistema de Suprimento de Gás Células a Combustíveis de Hidrogênio
Fornecimento de gás de laboratório: fornecimento preciso de gás de alta pureza
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.
O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.
O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.
 |  |
O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape mpa （g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado a ar | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Azoto | 895 | 1.6 | 55 | Refrigerado a ar | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloreto de hidrogênio | 55 | 0.5 | 11 | Refrigerado a ar | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0,3-34 | Vapor flash | 75 | 0,03 ～ 3,4 | 18.5 | Refrigerado a ar | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0,5) -10 | Gás associado | 50 ～ 100 | 1 | 75 | Refrigerado a ar | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0,2 ～ 1,5) -12 | PÂNTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado a ar | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Resfriamento misto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0,5-7,25 | Cloreto de metileno | 3.5 | 0.725 | 160 | Resfriamento misto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0,2) -8 | Clorometano | 436 | 0.8 | 75 | Resfriamento misto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 h | Recuperação de Elium GA | 450 | 1.1 | 37 | Resfriamento misto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0,2) -25 | Gas de matéria -prima | 800 | 2.5 | 160 | Refrigerado a água | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoreto de vinilideno | 418 | 1.8 | 75 | Refrigerado a água | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0,2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado a água | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloreto de etila | 470 | 0.6 | 55 | Refrigerado a água | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de matéria -prima | 2900 | 5.0 | 160 | Refrigerado a água | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6 ）6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado a água | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mistos | 200 | 0.35 | 18.5 | Refrigerado a água | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloreto de vinil | 100 | 0.35 | 15 | Refrigerado a água | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado a água | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amônia | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado a água | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado a água | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gás em condes | 653 | 0.3 | 45 | Refrigerado a água | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2,8 ～ 3.2) -7,6 | Gás rico em carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado a água | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gás da cabeça do poço | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado a água | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0,5-4 | -Pentadieno, nitroge | 300 | 0.4 | 30 | Refrigerado a água | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0,02-15 | Gás de cauda | 500 | 1.5 | 90 | Refrigerado a água | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0,2-6 | Gás de dessorção | 450 | 0.6 | 75 | Refrigerado a água | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0,2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado a água | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | Uoromonochloroeth | 887 | 1.8 | 132 | Refrigerado a água | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gás | 206 | 0.5 | 22 | Refrigerado a água | 3200 × 2800 × 1800 | 3000 | |
Caso do projeto
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom | Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto |
Os parâmetros do núcleo incluem uma capacidade de processamento de , pressão de entrada de 380nm³/h de 0,04MPA.G , Temperatura de entrada da , pressão de exaustão de 50 ℃ de 1,99mpa.g e uma potência motor principal de 90kW . A temperatura do suprimento de ar terminal é ≤50 ℃ após o resfriamento, garantindo a compatibilidade com o equipamento a jusante.
Sim. Sua construção robusta-incluindo materiais resistentes ao clima e opções de resfriamento flexível-permite operar em diversos ambientes, de oficinas industriais a locais de energia remota. As instalações personalizadas do tipo cabine o protegem ainda mais de temperaturas extremas, poeira ou umidade.
O projeto prioriza a manutenção simplificada: as peças vulneráveis são minimizadas e os componentes críticos (como as válvulas de ar) são facilmente acessíveis. A estrutura montada em derrapagem centraliza todos os pontos de serviço, reduzindo o tempo de inatividade para inspeções ou reparos.
Sim. O compressor incorpora tecnologias patenteadas, incluindo uma manga protetora de rosca da haste do pistão (ZL 2017 2 1907021.7) e um dispositivo de suporte anel de pistão (ZL 2018 2 0294776.2), garantindo a conformidade com os padrões da indústria para segurança e desempenho.
O compressor de gás bruto DW-6.4 / 0.4-19.9 combina engenharia de ponta com flexibilidade, tornando-a uma escolha superior para processamento de gás natural, pressurização química da matéria-prima, sistemas de células de combustível de hidrogênio e suprimento de gás de laboratório. Entre em contato conosco para explorar soluções personalizadas adaptadas às suas necessidades operacionais.
