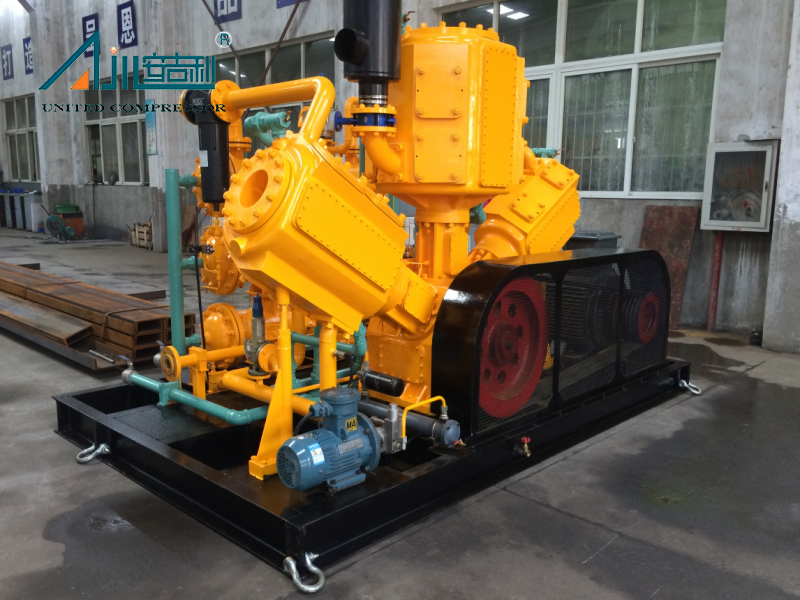

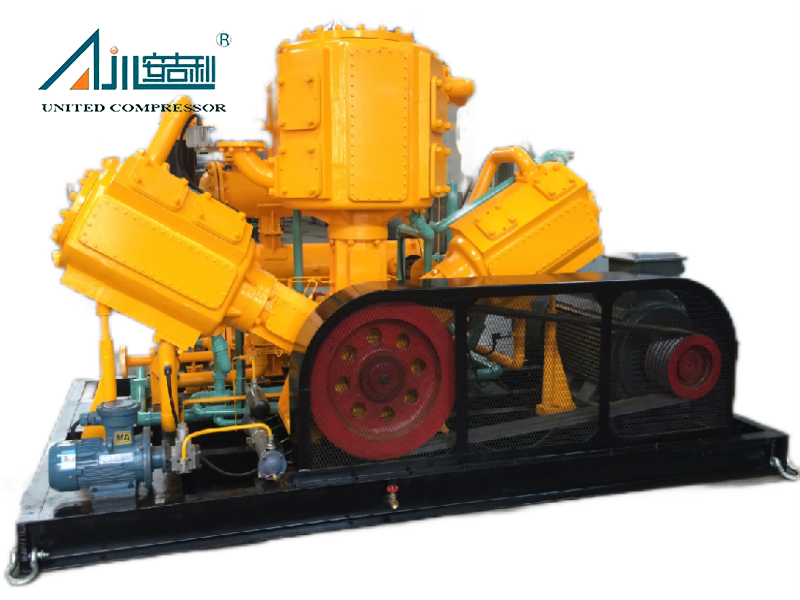

Fabricado pela Bengbu United Compressor , fornecedor líder de equipamentos industriais na China, o compressor de ar de alta pressão WW-3/40 é uma solução de última geração projetada para cenários de alta demanda que exigem compressão de ar estável e eficiente. Ele integra tecnologia avançada de compressão de três estágios, apresentando uma estrutura de pistão de ação única em forma de W, refrigerado a ar. Seis cilindros estão dispostos em uma configuração de duplo W (com um ângulo de 60° entre os eixos dos cilindros), o que garante um equilíbrio operacional ideal e reduz significativamente a vibração – crítica para uso industrial de longo prazo.
No centro de seu desempenho, o WW-3/40 oferece especificações impressionantes: capacidade de processamento de 3 m³/min (180 m³/h) , pressão de entrada da pressão atmosférica, temperatura de entrada da temperatura ambiente e uma pressão de exaustão de 4 MPa.G (pressão manométrica). Alimentando esta unidade robusta está um motor diesel YC6A210L-D20 que opera a 1.500 rpm e fornece 185 kW de potência do motor principal, garantindo uma produção consistente mesmo em ambientes adversos, como campos petrolíferos remotos ou locais de fabricação pesada. Seu design modular suporta aplicações estacionárias e móveis, tornando-o adaptável a diversas necessidades operacionais.
O WW-3/40 foi construído para resistir ao desgaste industrial. Seu sistema de compressão de três estágios – com dois cilindros por estágio – permite o aumento gradual da pressão, maximizando a eficiência e minimizando o estresse nos componentes. O layout de seis cilindros em forma de W, combinado com pesos de equilíbrio no virabrequim, reduz os momentos de inércia, diminuindo a vibração e prolongando a vida útil de peças críticas. O cárter, feito de ferro fundido cinzento de alta qualidade, armazena óleo lubrificante para uma operação perfeita e inclui interfaces essenciais: drenos de óleo, portas de medição de temperatura e portas de respiração. Uma estrutura intermediária dupla evita a contaminação do óleo no cilindro, garantindo uma saída de ar limpa – uma vantagem importante para aplicações que exigem alta pureza de ar.
Este compressor prioriza eficiência operacional e facilidade de manutenção. Seu design refrigerado a ar elimina a necessidade de sistemas complexos de refrigeração a água, simplificando a instalação e reduzindo custos operacionais. Com menos peças vulneráveis, o WW-3/40 opera com baixos níveis de ruído (graças aos componentes balanceados) e requer manutenção mínima, reduzindo o tempo de inatividade dos processos industriais. Os recursos de automação melhoram ainda mais a usabilidade, permitindo integração perfeita aos fluxos de trabalho existentes. Toda a unidade – incluindo equipamentos principais e auxiliares – é montada em um skid, garantindo bom funcionamento e fácil transporte para projetos no local.
Para atender a diversos requisitos industriais, o WW-3/40 oferece personalização flexível:
• Formas estruturais: Escolha entre configurações tipo D, tipo M, tipo S, tipo V ou tipo Z para combinar com o layout do local e as restrições de espaço.
• Métodos de resfriamento: Selecione sistemas de resfriamento a ar (padrão), resfriados a água ou mistos com base no clima local e nas necessidades de eficiência.
• Tipos de instalação: Opte por configurações fixas, móveis, montadas em skids ou tipo cabine, adaptando-se a instalações estacionárias ou trabalho remoto no local.
• Opções de acionamento: O motor diesel padrão pode ser substituído por um sistema motorizado, dependendo da disponibilidade de energia no local do projeto.
• Embalagem e transporte: As opções incluem transporte marítimo, aéreo ou terrestre, com embalagem em cabines metálicas, caixas de madeira ou cabines com isolamento acústico.
O WW-3/40 incorpora tecnologias proprietárias apoiadas por patentes de modelos de utilidade chineses, garantindo um desempenho confiável:
• Luva protetora da rosca da haste do pistão (Patente nº: ZL 2017 2 1907021.7 )
• Dispositivo de suporte de anel de pistão (Patente nº: ZL 2018 2 0294776.2 )
• Gama de pistão para compressores simétricos balanceados (Patente nº: ZL 2017 2 190177.0 )
• Compartimento duplo longo-curto integrado (Patente nº: ZL 2018 2 0294762.0 )
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
| |
O Compressor de Ar de Alta Pressão WW-3/40 é otimizado principalmente para projetos de extração de petróleo , onde se destaca em três operações principais:
• Teste de pressão de tubulações: Fornece ar estável de alta pressão para verificar a integridade das tubulações, evitando vazamentos nas redes de transporte de petróleo.
• Varredura de linha: Remove detritos e contaminantes das tubulações, garantindo o fluxo de óleo desobstruído e mantendo a eficiência operacional.
• Operações de gas lift: injeta ar de alta pressão em poços de petróleo para elevar o petróleo até a superfície, aumentando as taxas de recuperação em poços maduros ou de baixa pressão.
Além da indústria petrolífera, o compressor serve como uma fonte confiável de gás para qualquer projeto que exija volume de ar de 3 m³/min e pressão de até 4 MPa.G (com pressão ajustável para cenários de menor demanda). Sua durabilidade o torna adequado para setores como mineração (para ferramentas pneumáticas), manufatura pesada (para fabricação de metal) e construção em grande escala (para pulverização de concreto), onde o ar consistente de alta pressão é essencial.
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
 |  |  |
| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Alibek Oilfield, no sul do Cazaquistão | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de entrada (mpa.g) | Pressão de escape (mpa.g) | Velocidade (r/min) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) |
| 1 | SF-10/250 | Ar | 600 | Atmosférico | 25.0 | 1330 | 258.5 (diesel) | Refrigerado a ar | 7000*2200*2200 | 8500 |
| 2 | SF-10/150 | Ar | 600 | Atmosférico | 15.0 | 1330 | 258.5 (diesel) | Refrigerado a ar | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | Ar | 450 | Atmosférico | 25.0 | 980 | 160 (diesel) | Refrigerado a ar | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | Ar | 450 | Atmosférico | 15.0 | 980 | 132 (diesel) | Refrigerado a ar | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | Ar | 510 | Atmosférico | 15.0 | 980 | 200 (diesel) | Refrigerado a ar | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | Ar | 600 | Atmosférico | 6.0 | 1330 | 132 (diesel) | Refrigerado a ar | 6000*2200*2200 | 7000 |
 |  |  |

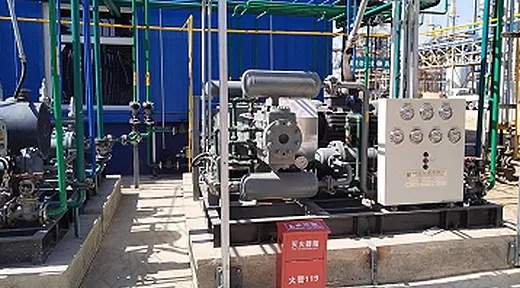

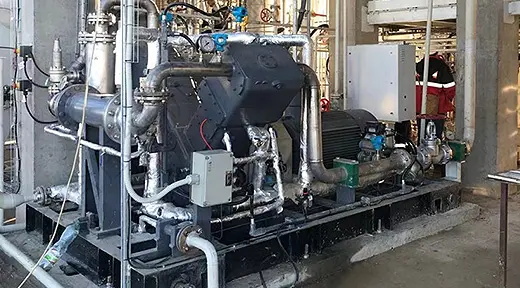

| Projeto Ucrânia | Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto | Ningxia Zhongneng New Materiais Engenharia |
A manutenção regular concentra-se na preservação do desempenho e inclui a verificação dos níveis de óleo lubrificante, a inspeção dos filtros de ar quanto a entupimentos e o monitoramento das temperaturas dos cilindros para evitar superaquecimento. O design simplificado do compressor reduz as necessidades de manutenção, mas recomendamos inspeções programadas a cada 500 horas de funcionamento para resolver possíveis problemas de forma proativa e garantir um desempenho ideal.
Sim. O Compressor de Ar de Alta Pressão WW-3/40 está em conformidade com rígidos padrões internacionais de segurança e desempenho para equipamentos industriais de alta pressão. Ele é apoiado por diversas patentes chinesas de modelos de utilidade (por exemplo, ZL 2017 2 1907021.7 ) e passa por rigorosos testes de fábrica (incluindo vazamento de pressão e validação de desempenho) antes da entrega. Para requisitos regionais (por exemplo, CE, ISO), certificações adicionais podem ser fornecidas mediante solicitação.
Absolutamente. Embora o WW-3/40 seja projetado para uma pressão de exaustão máxima de 4 MPa.G , suas configurações de pressão são ajustáveis para acomodar aplicações de menor demanda. Esta flexibilidade permite-lhe adaptar-se a tarefas como alimentar pequenas ferramentas pneumáticas ou inflar equipamentos grandes, eliminando a necessidade de um compressor separado.
