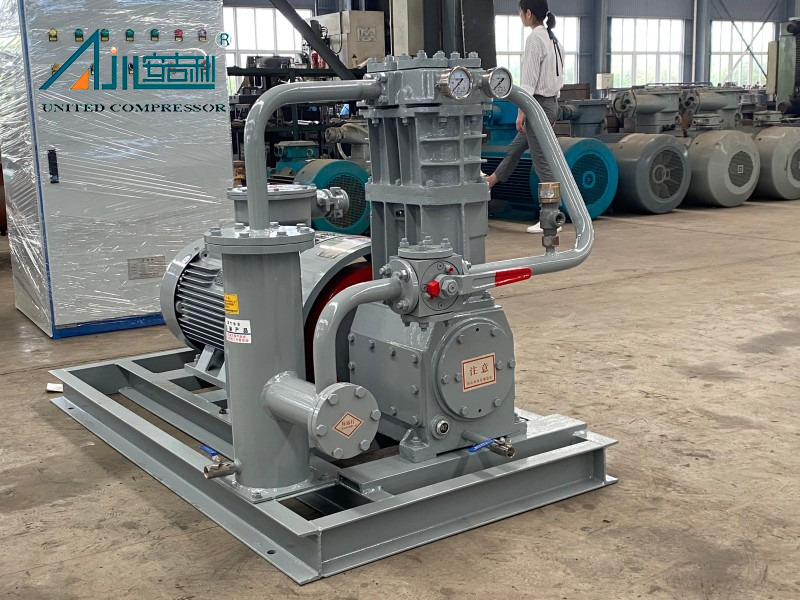

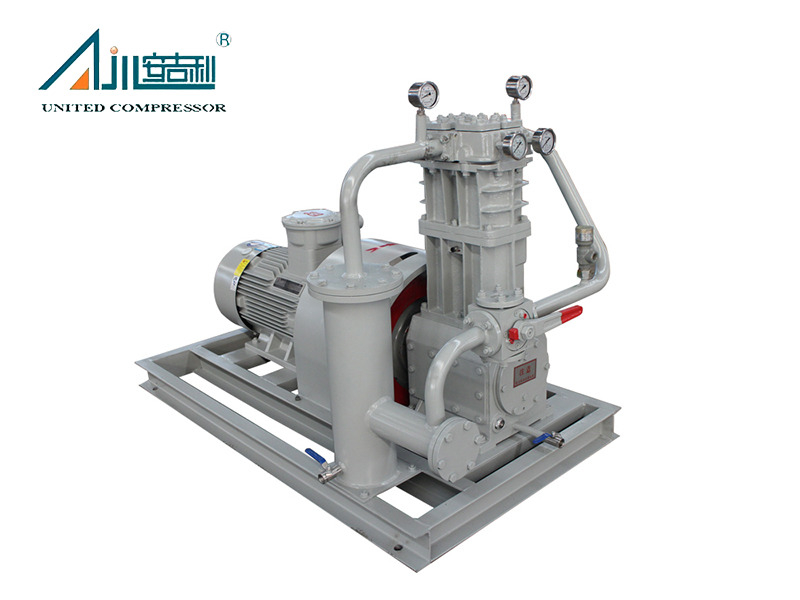

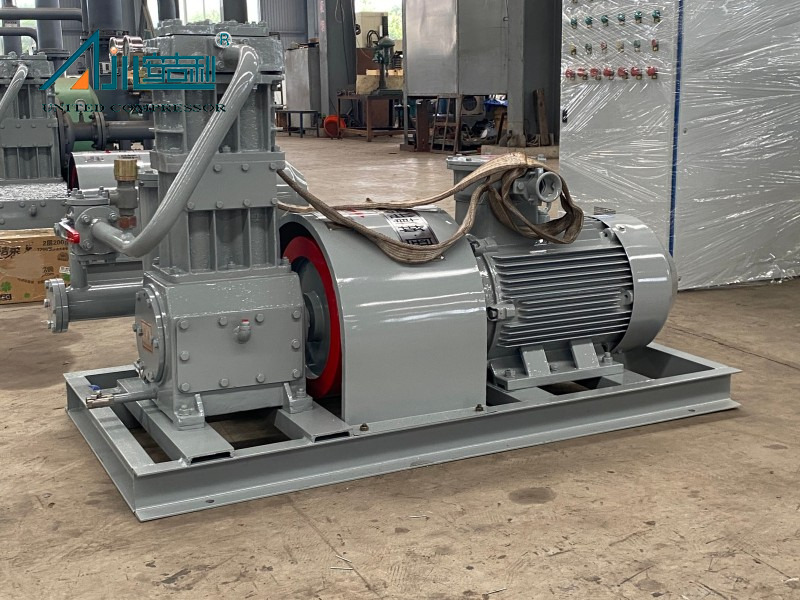

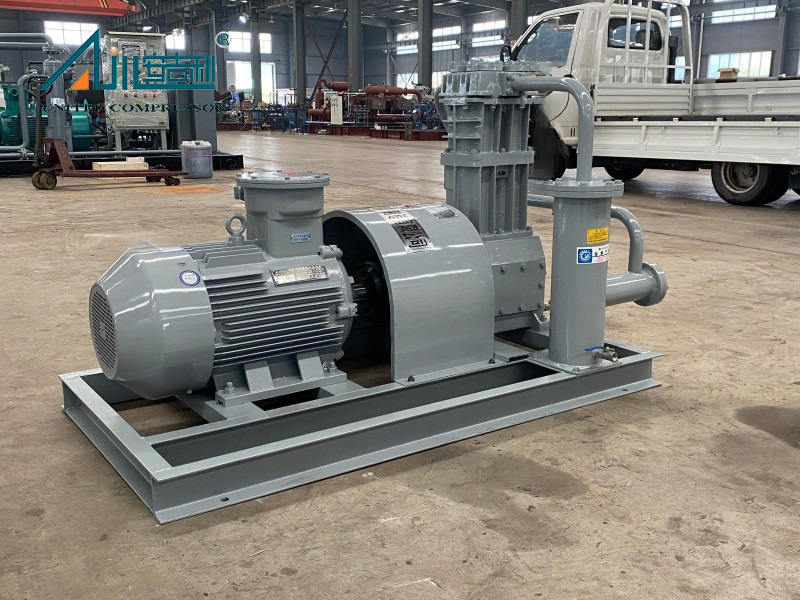

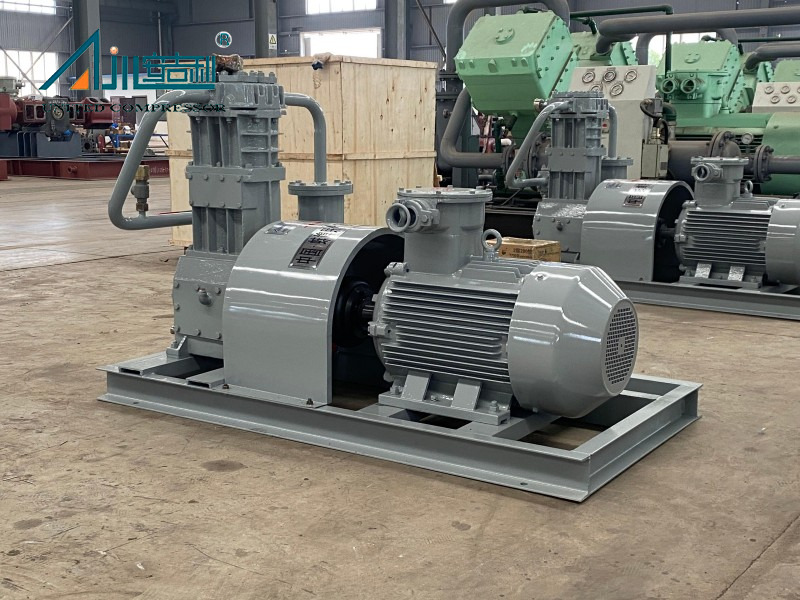

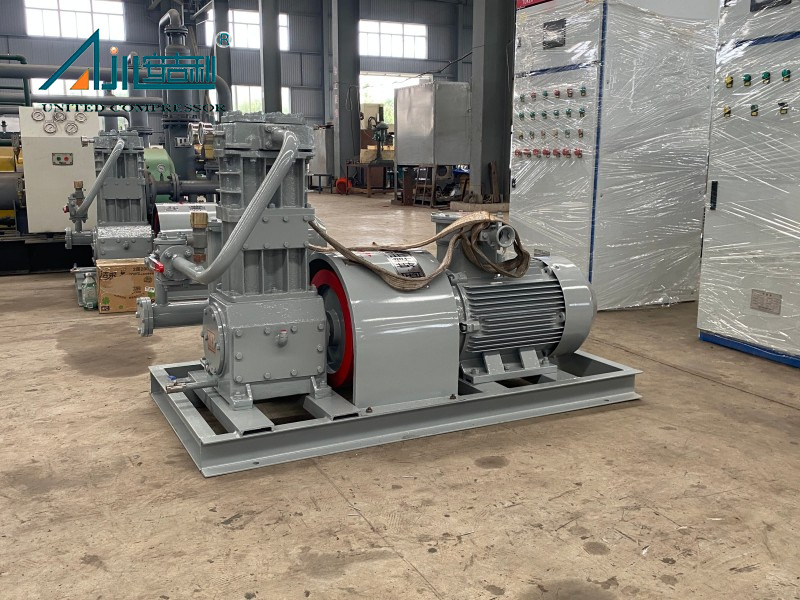

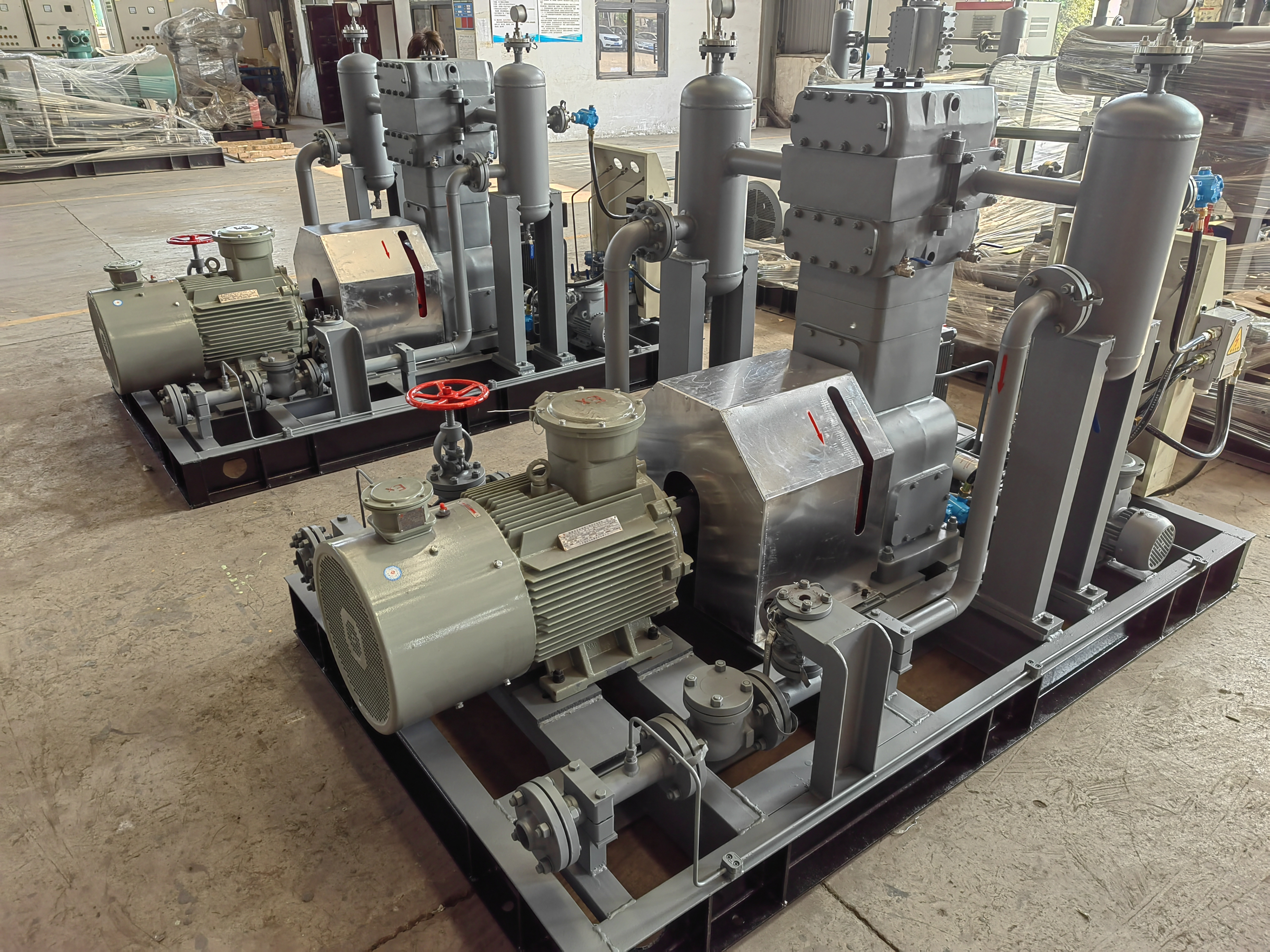

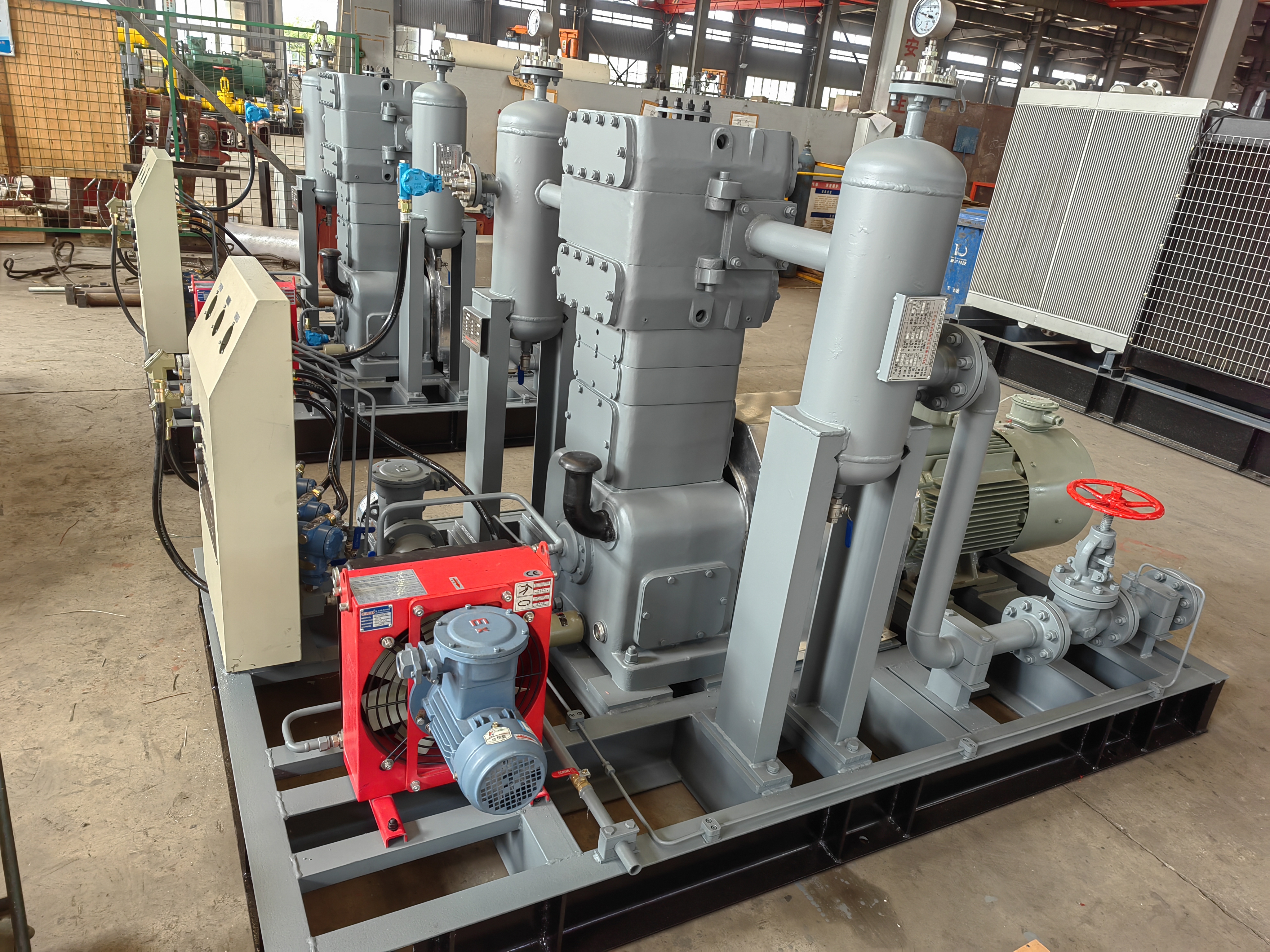

O compressor de gás liquefeito ZW-0.8/16-24 é um compressor de GLP isento de óleo de nível industrial , projetado especificamente para lidar com gás liquefeito de petróleo (GLP) e outros meios voláteis de baixo ponto de ebulição.
Fabricado pela United Compressor , este compressor alternativo de pistão de GLP é amplamente aplicado em operações de descarga de GLP, transferência de líquidos, enlatamento e recuperação de gás residual . Sua estrutura de equilíbrio simétrico tipo D garante alta confiabilidade, baixa vibração e longa vida útil, tornando-o adequado para ambientes industriais de serviço contínuo.
Com uma vazão de 0,8 m³/min , , pressão de entrada de 1,6 MPa.G e pressão de descarga de até 2,4 MPa.G , o compressor de GLP ZW-0.8/16-24 oferece desempenho estável e eficiente, mantendo dimensões compactas para fácil instalação.
O compressor de gás liquefeito ZW-0.8/16-24 é projetado para eficiência de pico, com um alto grau de automação que reduz a intervenção manual. Sua construção robusta minimiza peças vulneráveis, garantindo confiabilidade a longo prazo, mesmo em ambientes exigentes. A integração de elementos avançados de design, como uma estrutura do tipo D (equilíbrio simétrico) e lubrificação sem óleo, elimina os riscos de contaminação média, tornando-o seguro para aplicações sensíveis.
Os operadores se beneficiam de baixos níveis de vibração e ruído, criando um ambiente de trabalho mais seguro e confortável. O design simplificado do compressor reduz o número de componentes vestíveis, reduzindo a frequência e os custos de manutenção. As verificações de rotina e as substituições de peças são simplificadas, garantindo o mínimo de tempo de inatividade para suas operações.
Reconhecendo diversas necessidades industriais, o ZW-0.8/16-24 compressor de gás liquefeito oferece extensas opções de personalização. Escolha entre várias formas estruturais (do tipo d, m-tipo M, s-tipo S, do tipo W, V-Type, Z-tipo Z) e métodos de resfriamento (resfriamento misto refrigerado a ar, refrigerado a ar) para corresponder às condições do seu local. Os formulários de instalação incluem configurações fixas, móveis, montadas em skid ou do tipo de cabine, enquanto os modos de unidade variam de motores a diesel a diesel, adaptando-se à disponibilidade de energia.
Área de aplicação
Este Compressor de Gás Liquefeito é amplamente utilizado em:
Estações de armazenamento e distribuição de GLP
Sistemas de descarga e carga de GLP
Fábricas de enlatados e envase de GLP
Unidades de recuperação de vapor de GLP
Estações de gaseificação e mistura
Postos de abastecimento de GLP para automóveis
É especialmente adequado para estações de GLP pequenas, médias e grandes que exigem soluções de compressão de GLP seguras, isentas de óleo e confiáveis.
Além do GLP, o compressor é adequado para:
Aplicações de compressores de propano
Aplicações de compressores de butano
Buteno e gás liquefeito misto
Modelos variantes para propileno e amônia líquida
Isto o torna um compressor industrial de gás liquefeito multifuncional para os setores químico e de energia.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira
O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.
O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.
O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.
 |  |
O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape mpa （g) |  Energia motora (KW) | OLING METH | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | ZW-0.8/（4,5 ～ 15）-（12,5 ～ 23) | Amônia industrial | 0.8 | 1.25 ～ 2.3 | 15 | Refrigerado a ar | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | Isobutane | 0.8 | 1.6 | 11 | Refrigerado a ar | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | Gás liquefeito | 0.8 | 1.6 | 11 | Refrigerado a ar | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | Gas de amônia | 0.8 | 2.4 | 15 | Refrigerado a ar | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1 ～ 10）-（5 ～ 14） | Cloreto de metileno | 1.0 | 0,5 ～ 1,4 | 15 | Refrigerado a ar | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1 ～ 6）-（4 ～ 9） | Dimetilamina | 1.0 | 0,4 ～ 0,9 | 15 | Refrigerado a ar | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | Gas de amônia | 1.1 | 1.5 | 15 | Refrigerado a ar | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | Gás liquefeito | 1.1 | 1.6 | 15 | Refrigerado a ar | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | Gas de amônia | 1.1 | 2.4 | 22 | Refrigerado a ar | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | Gas de amônia | 1.1 | 2.4 | 22 | Refrigerado a ar | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | Gás liquefeito | 1.5 | 1.6 | 22 | Refrigerado a ar | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | Gas de amônia | 1.5 | 2.4 | 30 | Refrigerado a ar | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Isobutileno | 2.0 | 1.6 | 36 | Refrigerado a ar | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | Gás liquefeito | 3.0 | 1.6 | 45 | Refrigerado a ar | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | Gas de amônia | 3.0 | 1 ～ 1,5 | 45 | Coolia de água | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3,98 ～ 14.6)-(7,5 ～ 18. 1) | Gas de amônia | 2.2 | 0,75 ～ 1,8 | 30 | Refrigerado a água | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | Gás liquefeito | 6.0 | 1.6 | 75 | Coolia de água | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | Gás liquefeito | 8.0 | 1.6 | 110 | Coolia de água | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3,5 ～ 5,8）-（7,2 ～ 9,5） | Metilamina | 0.5 | 0,72 ～ 0,95 | 7.5 | Refrigerado a água | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0 ～ 3,5）-（3 ～ 6,5） | Cloreto de vinil | 0.8 | 0,3 ～ 0,65 | 11 | Refrigerado a água | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2 ～ 15) -20 | Propano | 0.8 | 2.0 | 22 | Coolia de água | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | n-butano | 0.8 | 0,3 ～ 0,8 | 11 | Refrigerado a água | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | Pentane | 1.0 | 0,3 ～ 0,6 | 11 | Refrigerado a água | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | Propano | 1.1 | 1.6 | 18.5 | Refrigerado a água | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | Propano | 1.1 | 0,7 ～ 1,4 | 15 | Refrigerado a água | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | Propileno | 1.5 | 11.6 | 22 | Coolia de água | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | Propileno | 1.5 | 2.4 | 30 | Coolia de água | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | Gás liquefeito | 2.0 | 1.6 | 30 | Refrigerado a água | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | Gás liquefeito | 2.0 | 2.4 | 37 | Refrigerado a água | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | Gás liquefeito | 3.0 | 1.2 | 45 | Coolia de água | D 2200 × 1000 × 1200 | 1600 | |
Caso do projeto
 |  |  |
| Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd. | Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom |
Projetado principalmente para gás de petróleo liquefeito (GLP) , processa eficientemente substâncias voláteis e voláteis, como propano, butano e buteno. Os modelos variantes também são adequados para propileno, amônia líquida e amônia industrial, tornando -o adaptável a diversas necessidades de manuseio químico.
O compressor de gás liquefeito ZW-0.8/16-24 possui uma capacidade de processamento de , pressão de entrada de 0,8m³/min de 1,6MPa.g , pressão de escape de 2,4mpa.g e é alimentada por um motor de 15kW . Possui dimensões de ~ 1650 × 650 × 1050mm e pesa ~ 650 kg , com lubrificação sem óleo e uma estrutura de equilíbrio simétrica do tipo D.
Sim, a personalização extensa está disponível. As opções incluem formulários estruturais (D/M/S/W/V/Z-tipo Z), métodos de resfriamento (resfriamento de água/ar/misto), tipos de instalação (fixo/móvel/montado em skid) e modos de acionamento (motor/diesel). Adforamos as soluções baseadas na taxa de fluxo, pressão, pureza, ambiente de uso e outras necessidades específicas do cliente.
