// Condições de design
Compressão segura e eficiente para carregamento e descarregamento de GLP

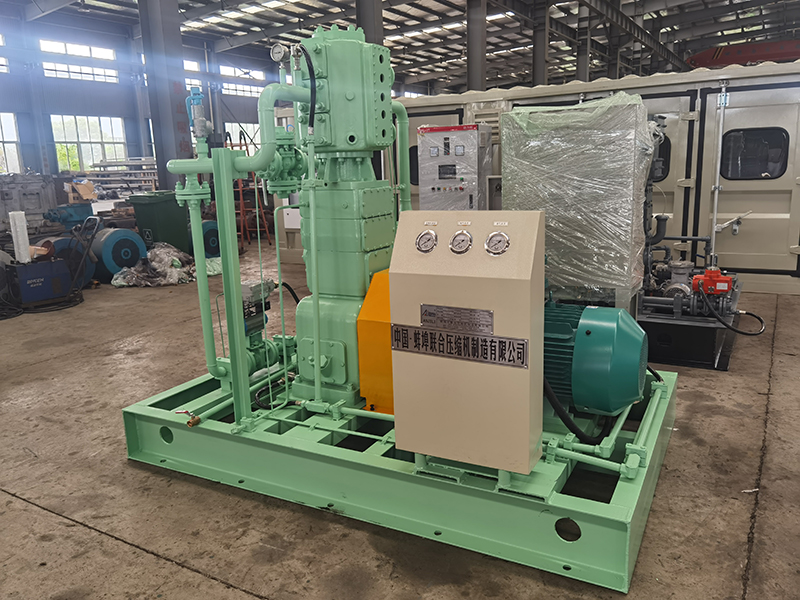

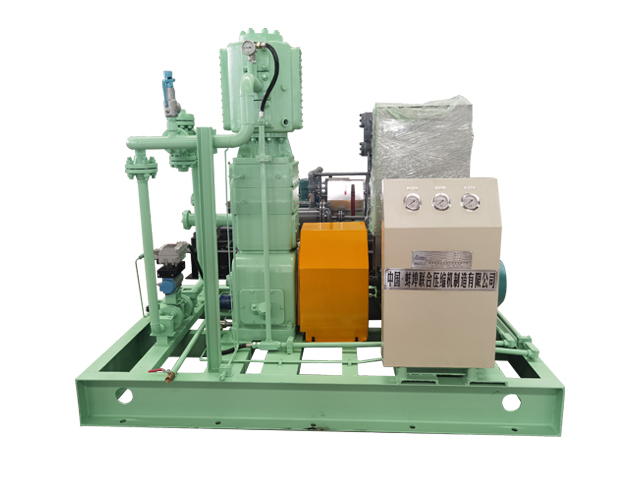

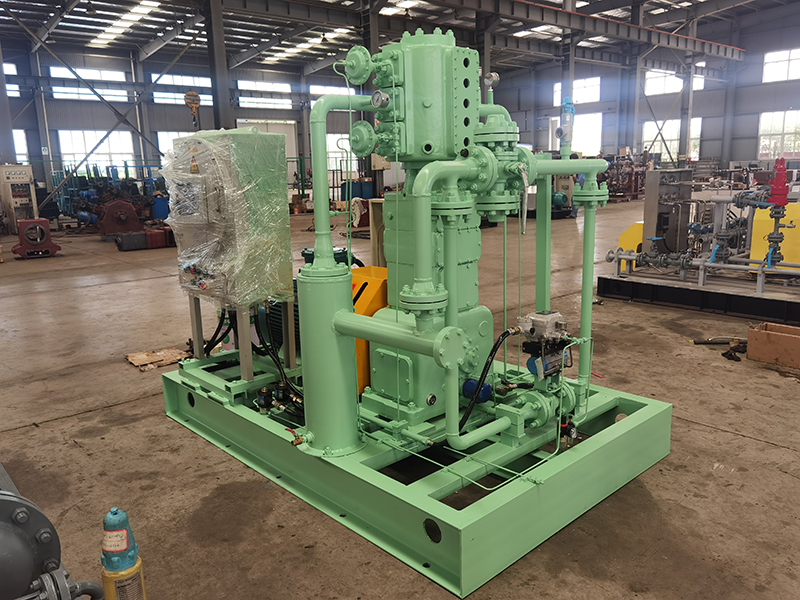

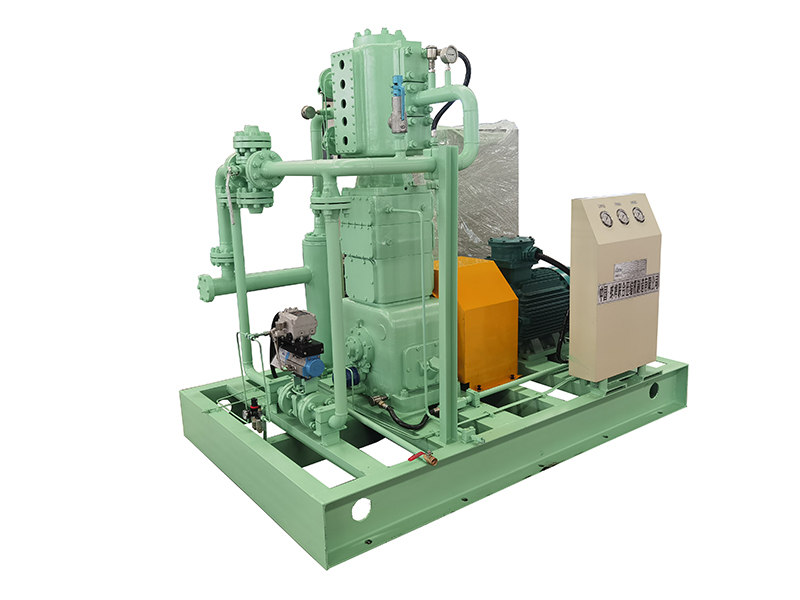

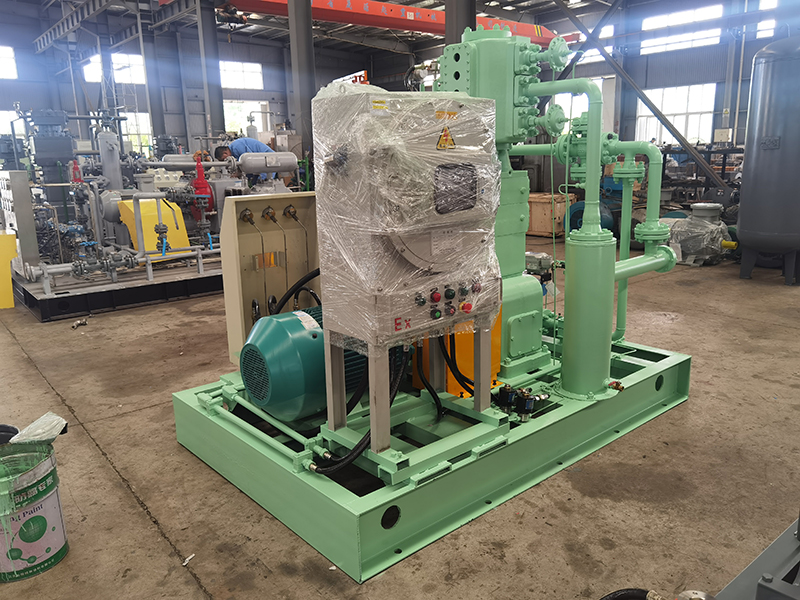

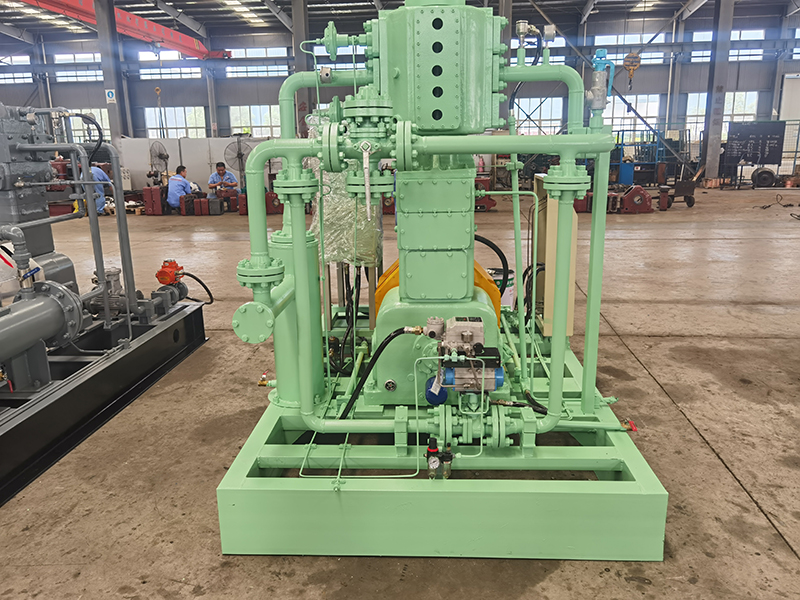

O ZW-1.46/(0,1-1,42)-(0,4-1,72) é um compressor reciprocante sem óleo e de alto desempenho, projetado especificamente para aplicações de carga e descarregamento de gás liquefeito , como enchimento de tanque de GLP, descarregamento de caminhões e transferência de armazenamento . Com uma taxa de fluxo estável de 1,46 m³/min , este modelo oferece manuseio de gás confiável em uma ampla gama de pressões de trabalho.
Pressão de entrada : 0,1-1,42 MPa (g)
Pressão de escape : 0,4-1,72 MPa (g)
Médio : GLP, propano, butano ou gases liquefeitos similares
Taxa de fluxo : 1,46 m³/min
Este compressor é construído para operar em ambientes perigosos, onde a pureza de segurança e gás é essencial. Seu projeto sem óleo garante compressão limpa sem risco de contaminação, tornando-o adequado para processos petroquímicos ou de energia a jusante. O compressor possui sistemas de vedação de alta integridade para evitar vazamentos de gás, especialmente críticos ao lidar com gases inflamáveis.
A unidade ZW-1.46 é integrada a um sistema de controle automatizado baseado em PLC para monitoramento em tempo real, detecção de falhas e operação totalmente automatizada. É montado em derrapagem e compacto , simplificando a instalação e a integração no local no seu sistema de processo existente.
Principais recursos:
Compressão segura e sem óleo para gases liquefeitos
Alta tira de gás para eliminar os riscos de vazamento
Sistema de controle inteligente do PLC para operação estável e automática
Construção resistente à corrosão para confiabilidade a longo prazo
Estrutura montada em derrapagem para implantação rápida
Amplamente utilizado em terminais de GLP, plantas químicas e postos de gasolina
// Principais parâmetros técnicos
| Não. | Item | Contente | |
| 1 | Modelo | ZW-1.46/(1-14.2)-(4-17.2) | |
| 2 | Médio | Gás de petróleo liquefeito (GLP) | |
| 3 | Tipo de estrutura | Lubrificação vertical, de ação dupla, refrigerada a ar, sem óleo, do tipo pistão recíproco | |
| 4 | Estágios de compressão | Compressão em estágio único, fileira única | |
| 5 | Fluxo de volume nominal (m³/min) | 1.46 | |
| 6 | Pressão de sucção (mpa.g) | 0,1-1.42 | |
| 7 | Pressão de descarga (mpa.g) | 0,4-1,72 | |
| 8 | Temperatura de sucção (° C) | ≤40 | |
| 9 | Temperatura de descarga (° C) | ≤110 | |
| 11 | Velocidade do compressor (r/min) | 740 | |
| 13 | Motor de acionamento | YB3-225M-8, 22KW, 740R, EXDIICT4, IP55, B3, 380V, 50HZ | |
| 14 | Método de partida | Início direto | |
| 19 | Método de lubrificação | Eixo de manivela, biela, crosshead | Lubrificação por pressão |
| Cilindro, embalagem | Lubrificação sem óleo | ||
| 20 | Pressão da bomba de óleo (MPA) | ≈0.15-0.60 | |
| 21 | Método de transmissão | Acoplamento de pneus | |
| 22 | Método de instalação | Corrigido, com fundação | |
| 23 | Nível de ruído (dB (a)) | ≤85 | |
| 24 | Intensidade de vibração (mm/s) | ≤28 | |
| 26 | Tipo de óleo lubrificante | Temperatura ambiente> 5 ° C. | Óleo lubrificante mecânico L-DAB150 |
| Temperatura ambiente <5 ° C. | Óleo lubrificante mecânico L-DAB100 | ||
| 28 | Controle automático | O gabinete de controle de unidade suporta o início direto, controle de PLC à prova de explosão, exibição da tela de toque, interface de comunicação RS485, permitindo o monitoramento remoto da operação e as informações de alarme e controle remoto. As proteções incluem sobrecarga de motor/curto -circuito; Pressão baixa do óleo, temperatura de alta descarga, baixa pressão de sucção e alta pressão de descarga do compressor, com funções de exibição, alarme e desligamento. | |
| 29 | Dimensões (L × W × H, mm) | Aprox. 2500 × 1600 × 1700 (sujeito ao projeto real) | |
| 30 | Peso (kg) | Aprox. 2500 | |
| 29 | Dimensões (L × W × H, mm) | Aprox. 2500 × 1600 × 1700 (sujeito ao projeto real) | |
| 30 | Peso (kg) | Aprox. 2500 | |
