Compressor de hidrogênio industrial projetado com precisão, design de pistão

Visão geral

O compressor de hidrogênio DW-6.8 (1,5-2,5) -33 , fabricado pelo Compressor United Bengbu (um dos principais fabricantes de compressores baseados em China), é uma solução de alto desempenho adaptada para aplicações de compressão de hidrogênio. Projetado com engenharia avançada, esse compressor se destaca em confiabilidade, eficiência e adaptabilidade, tornando -o ideal para diversos cenários de energia de hidrogênio.

As especificações técnicas -chave incluem: um meio de hidrogênio (100%mol) , capacidade de processamento de 980nm³/h , 0,15 ~ 0,25mpa.g pressão de entrada e pressão de descarga de 3,3MPA.g . Operando a uma temperatura de entrada de 25 ℃ , é alimentada por um motor principal de 132kW , com dimensões gerais de aproximadamente 5500 × 3200 × 2400 mm e um peso total de 9T.

Esse compressor encontra uso crítico na geração de energia de hidrogênio (sistemas de células de combustível), armazenamento de energia (armazenamento de hidrogênio de alta pressão em cilindros ou tanques subterrâneos), sistemas de aquecimento e veículos de células a combustível de hidrogênio-onde comprime hidrogênio à pressão exigida pelas células de combustível, atuando como um componente núcleo para operação do veículo. Seu design leve e tecnologia de compressão eficiente aumentam ainda mais sua adequação a aplicações móveis e industriais.

Características

Desempenho superior

O compressor de hidrogênio DW-6.8 (1,5-2,5) -33 oferece eficiência excepcional, garantindo compressão ideal de hidrogênio com perda mínima de energia. Seu alto nível de automação reduz a intervenção manual, enquanto a construção robusta garante forte confiabilidade, mesmo em operação contínua. Esse desempenho o torna uma das principais opções para projetos de energia de hidrogênio de alta demanda.

Fácil manutenção e operação

Projetado com menos peças vulneráveis, o compressor minimiza os custos de inatividade e reparo. Opera com baixa vibração e ruído, criando um ambiente de trabalho mais seguro e confortável. O design amigável simplifica a operação e a manutenção diária, tornando-o acessível para equipes técnicas com treinamento básico.

Instalação integrada

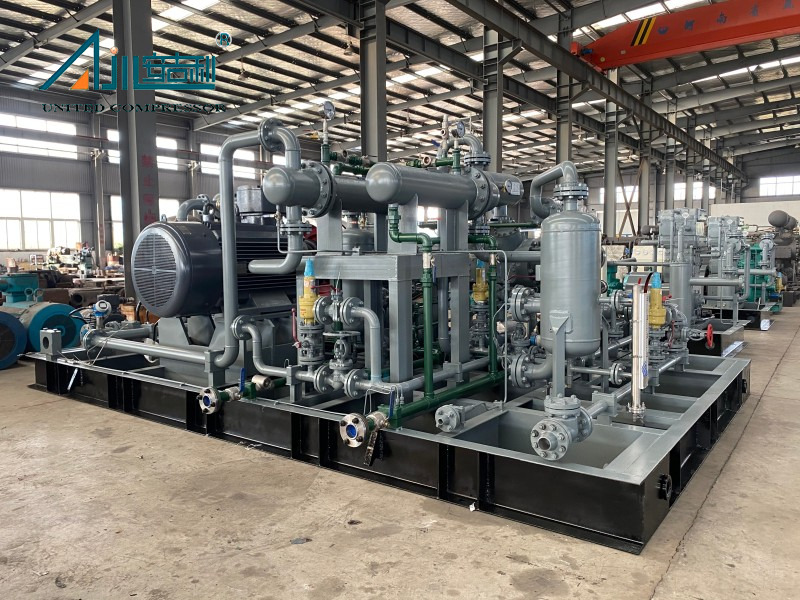

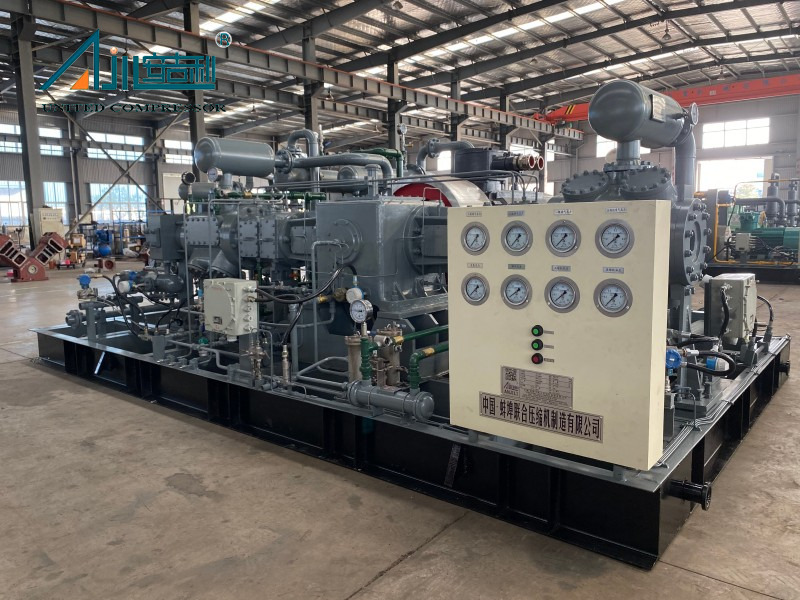

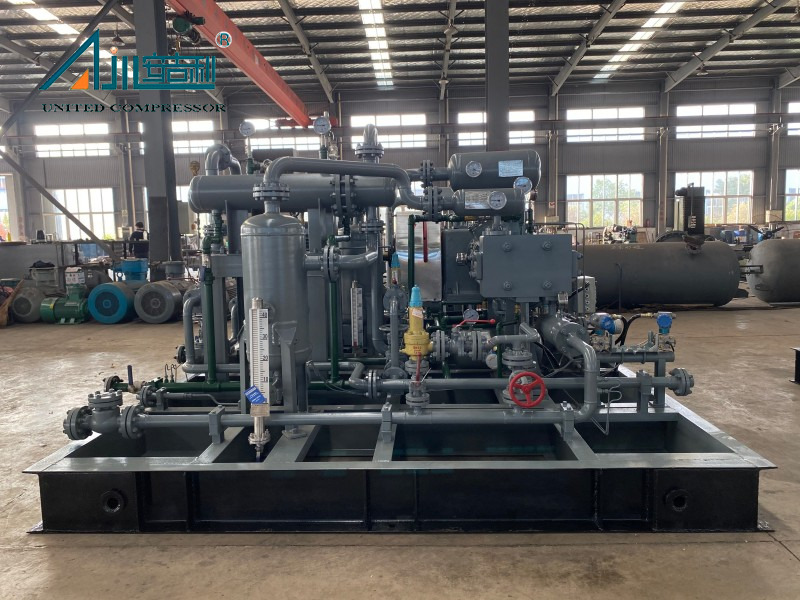

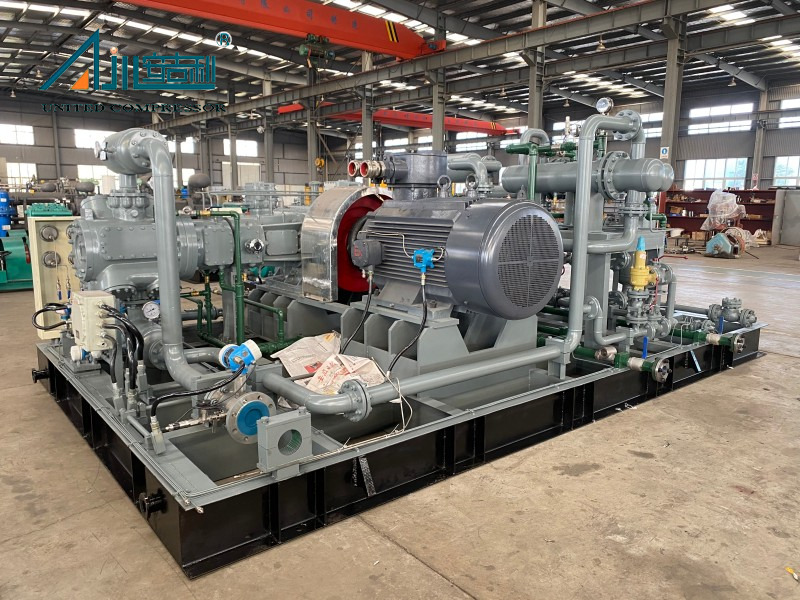

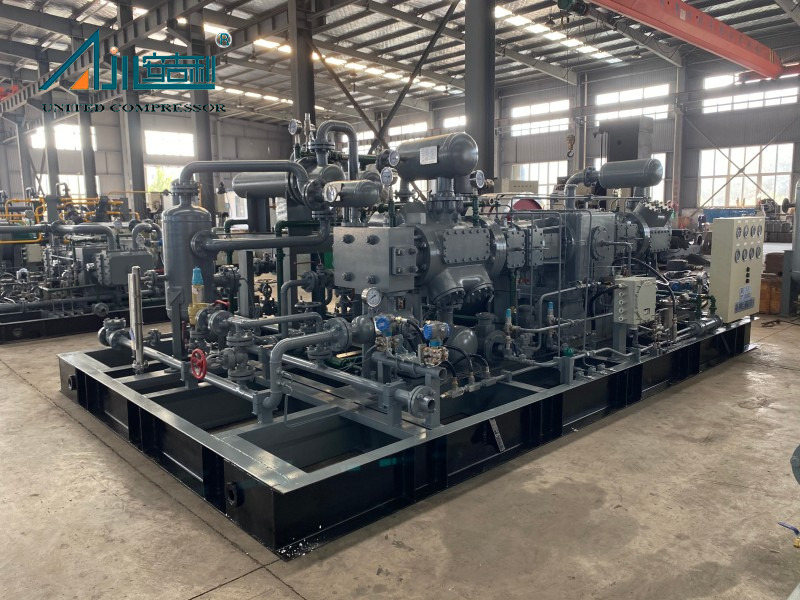

Todos os equipamentos principais e auxiliares do compressor são integrados a um sistema montado em skid, garantindo uma operação estável e confiável. Este design montado em derrapagem simplifica o transporte e a instalação no local, reduzindo o tempo de configuração e os desafios logísticos-ideais para projetos com cronogramas apertados.

Tecnologia patenteada

Apoiado por quatro tecnologias proprietárias, o compressor atende aos rigorosos padrões de qualidade. As principais patentes incluem:

· Manga protetora do fio da haste do pistão (ZL 2017 2 1907021.7)

· Dispositivo de suporte do anel do pistão (ZL 2018 2 0294776.2)

· Pistão de alcance de compressor equilibrado simétrico (ZL 2017 2 190177.0)

· Compartimento duplo de longa curta duração integrado (ZL 2018 2 0294762.0)

Destaque vantagens

Tem alta eficiência, forte confiabilidade e alto grau de automação;	Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção	O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor	Todos os componentes da máquina são cuidadosamente projetados

Certificados de patentes

	Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7			Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2
	Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos			Integrated Long Short Double Compartment Zl 2018 2 0294762.0

Descrição da máquina inteira

O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.

O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.

O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.

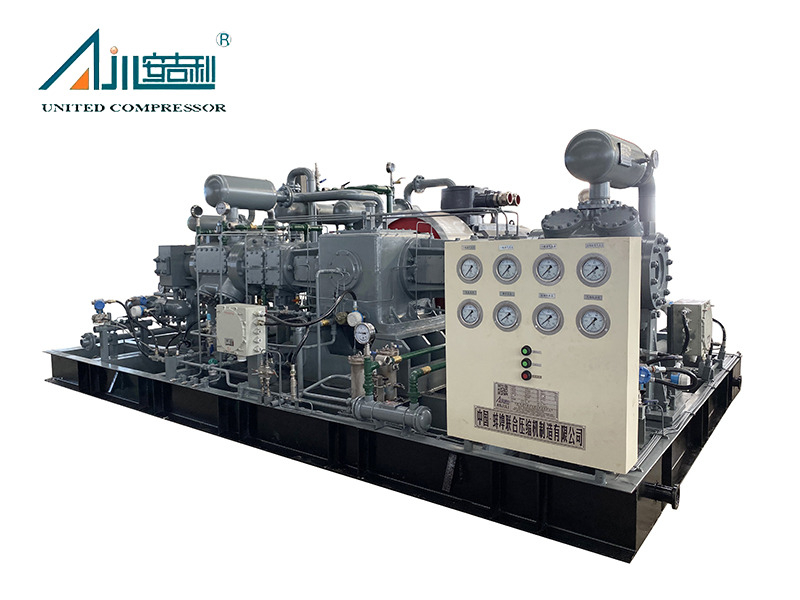

O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.

• Forma estrutural:  D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type

• Método de resfriamento:  resfriamento de água/resfriamento de ar/resfriamento misto

• Formulário de instalação:  fixo/móvel/pry montado/tipo de cabine

• Modo de acionamento:  acionador de motor/motor a diesel Iniciar

• Transporte: mar/ar/terra

• Embalagem:

  Cabine de metal	Caixa de madeira	Cabine à prova de som

Caso do projeto

Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto	Alibek Oilfield, no sul do Cazaquistão	Aquisição de desidratação de peneira molecular, regeneração e injeção de etileno glicol e deslizamento de gás combustível no campo de gás Akimom

Parâmetro técnico

---




Não.	Modelo		Médio	Taxa de fluxo (NM3/H)	Pressão de escape (mpa.g)	Energia motora (KW)	Método de resfriamento	Dimensões gerais (mm)	Pesos (kg)
1	DW-1.6/(8 ～ 12) -120		Hidrogênio	800	12	160	Refrigerado a água	5800 × 3000 × 2300	8500
2	DW-1.8/15-30		Hidrogênio	1500	3.0	75	Refrigerado a água	3200 × 3000 × 1850	5800
3	DW-6.74 (3.3) /0.7 (5 ～ 12) -12		Hidrogênio	600	1.2	90	Refrigerado a água	5000 × 3200 × 2100	8000
4	DW-17.9/(4 ～ 5) -6,5		Hidrogênio	1270	0.65	132	Refrigerado a água	3500 × 3000 × 2300	8000
5	DW-1.8/15-30		Hidrogênio	1500	3.0	75	Refrigerado a água	3200 × 3000 × 1850	5800
6	DW-9.55/0,03-16		Hidrogênio	515	1.6	90	Refrigerado a água	3500 × 3200 × 2500	6500
7	DW-96.5/（15 ～ 23）-（21 ~ 29）		Hidrogênio	4500	2. 1 ～ 2,9	185	Refrigerado a água	5000 × 3000 × 2500	12000
8	DW-48/（15 ～ 23）-（21 ~ 29）		Hidrogênio	2642 ～ 4500	2. 1 ～ 2,9	55	Refrigerado a água	4000 × 2700 × 2300	6000
9	D-0.57/16-200		Hidrogênio	500	20	75	Refrigerado a água	5800 × 3200 × 2350	9000
10	ZW-0. 18/15-22		Hidrogênio	150	2.2	11	Refrigerado a água	2200 × 1600 × 1700	2000
11	ZW-0.82/(6 ～ 8) -20		Hidrogênio	300	2.0	22	Refrigerado a água	2500 × 1500 × 1750	2000
12	W-3/0,1-150		Hidrogênio	212	15	55	Refrigerado a água	6000 × 2700 × 2100	15000
13	MW-7.7/9.8-40		Hidrogênio	4200	4.0	355	Refrigerado a água	7500 × 3600 × 2000	22000
14	MW-25.2/（1,5 ～ 1,7) -10		Hidrogênio	3300	1.0	315	Refrigerado a água	8000 × 3000 × 2200	20000
15	PW-0.6/(10 ～ 15) -30		Hidrogênio	0 ~ 560	3.0	30	Resfriamento misto	2200 × 1800 × 1600	1800
16	PW-143,7/17-25		Hidrogênio	820	2.5	30	Resfriamento misto	4000 × 2700 × 2300	6000
17	D-0.26/（28 ～ 31） -150		Hidrogênio	400	15	45	Resfriamento misto	3800 × 3200 × 1950	4800
18	PW-143,7/17-25		Hidrogênio	820	2.5	30	Resfriamento misto	4000 × 2700 × 2300	6000
19	VW-14.3/7		Hidrogênio	750	0.7	110	Resfriamento misto	4800 × 2250 × 2100	8000
20	DW-7.6/（4 ～ 5,7 ）6.5		Hidrogênio	2000	0.65	55	Resfriamento misto	3500 × 3000 × 2300	6000




Caso do projeto

---

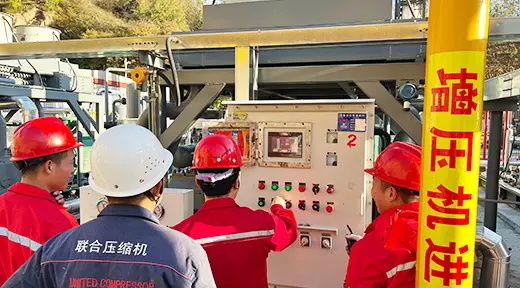

Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto	Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd.	Pequim Hongke Qingneng Technology Co., Ltd. Compressor de gás associado para Shanxi Yan'an 60000 M3 Projeto

Perguntas frequentes

Qual é o projeto estrutural do compressor de hidrogênio DW-6.8 (1,5-2,5) -33?

O compressor adota uma estrutura do tipo D (equilíbrio simétrico), com resfriamento de água, lubrificação sem óleo e um design de pistão alternativo com 2 linhas e 3 estágios de compressão. É fornecido como uma unidade modular para facilitar a integração. Componentes críticos como o cárter (ferro fundido cinza) e cilindro (ferro fundido cinza/aço forjado) são projetados para impedir a contaminação do óleo de hidrogênio, garantindo a média pureza.

O compressor pode ser personalizado para necessidades específicas?

Sim. O Bengbu United Compressor oferece soluções personalizadas com base nos requisitos do cliente, incluindo taxa de fluxo, pureza, pressão, ambiente operacional e uso pretendido. As opções personalizáveis ​​cobrem os formulários estruturais (d/m/s/w/v/z-tipo Z), métodos de resfriamento (água/ar/resfriamento misto), tipos de instalação (fixo/móvel/skid montado/tipo de cabine) e modos de acionamento (motor motor/diesel).

Que método de refrigeração o compressor usa?

O compressor de hidrogênio DW-6.8 (1,5-2,5) -33 usa resfriamento de água como padrão, garantindo dissipação de calor eficiente durante a operação de alta pressão. Para ambientes especiais, o resfriamento misto (água + ar) pode ser personalizado para atender às necessidades exclusivas de controle de temperatura.
