Composição de gás(mol%): Gas de hidrogênio
Condição 1:
Taxa de fluxo: 600nm ³/h;
Pressão de entrada: 0,07MPA. G;
Temperatura de entrada: ≤ 40 ℃;
Pressão de escape: 1.2MPA. G;
Condição 2:
Taxa de fluxo: 1000 ~ 2500nm ³/h;
Pressão de entrada: 0,5 ~ 1,2MPa. G;
Temperatura de entrada: ≤ 40 ℃;
Pressão de escape: 1.2MPA. G;
Principal energia motora: 90KW
Dimensões gerais da máquina: ~ 5000 × 3200 × 2100 mm
Peso da máquina inteira: ~ 8t
| Quantidade: | |
|---|---|

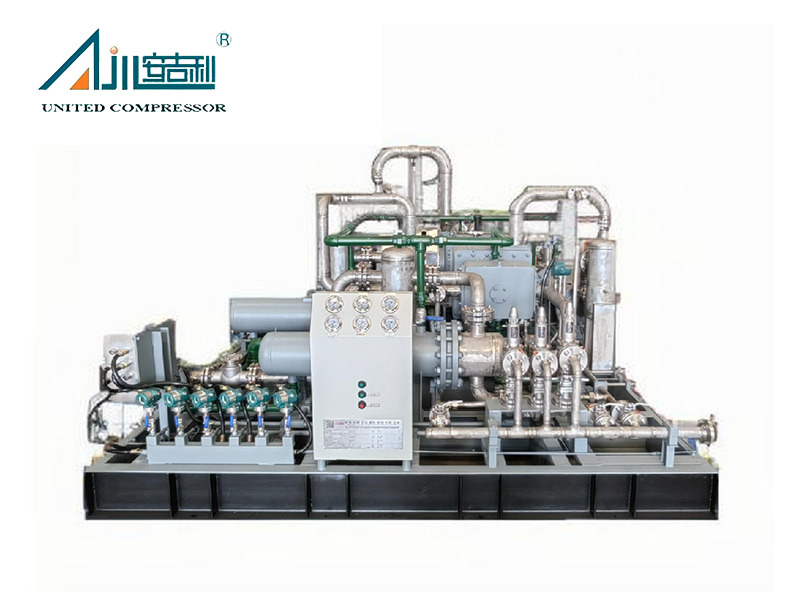

Apresentando o compressor de hidrogênio DW6.74 (3.3)/0.7 (5-12) -12 , um produto de ponta projetado pelo Compressor United Bengbu, um fabricante de confiança da China especializado em sistemas de compressão de alto desempenho. Projetado para precisão e confiabilidade, esse compressor se destaca no manuseio de gás de hidrogênio com eficiência excepcional, tornando-a uma das principais opções para as indústrias que requerem manuseio de hidrogênio de alta pressão e alta pressão.
Na sua essência, o DW6.74 (3.3) /0.7 (5-12) -12 opera em uma estrutura do tipo D (equilíbrio simétrico), com lubrificação sem óleo, refrigerada por água e um projeto de pistão reciprocado com 2 linhas e 3 estágios de compressão. Ele oferece desempenho versátil em duas principais condições operacionais:
Condição 1: 600 nm³/h vazão de , 0,07 MPa.G Pressão de entrada e 1,2 MPa.G Pressão de escape (temperatura da entrada ≤ 40 ℃).
Condição 2: 1000 ~ 2500 nm³/h Taxa de fluxo , 0,5 ~ 1,2 MPa.G Pressão de entrada e 1,2 MPa.G Pressão de escape (temperatura da entrada ≤ 40 ℃).
Criado com componentes de engenharia de precisão, o DW6.74 (3.3) /0.7 (5-12) -12 O compressor de hidrogênio oferece eficiência excepcional, minimizando a perda de energia durante a compressão. Seu sistema de lubrificação sem óleo elimina o risco de contaminação média, crítica para manter a pureza do hidrogênio-essencial em indústrias sensíveis, como a fabricação de semicondutores. O design do equilíbrio simétrico reduz a vibração e o ruído, aumentando a estabilidade operacional e prolongando a vida útil do serviço.
Equipado com uma interface amigável e design de baixa manutenção, esse compressor reduz os custos de inatividade e o operacional. Possui menos peças de uso, simplificando verificações de rotina e substituições. O cárter, feito de ferro fundido cinza de alta qualidade, integra portas essenciais (dreno de óleo, medição de temperatura e lubrificação) para manutenção simplificada, garantindo manutenção sem complicações.
O equipamento principal e auxiliar está totalmente integrado a uma estrutura montada em trenó, facilitando o transporte fácil e a instalação no local. Esse design modular economiza tempo e recursos durante a configuração, tornando -o ideal para instalações fixas e projetos temporários.
O Bengbu United Compressor entende diversas necessidades da indústria, oferecendo soluções personalizadas para:
· Formas estruturais: Tipo D, M-Type, S-Type, W-Type, V-Type, Z-Type.
· Métodos de resfriamento: resfriamento de água, refrigerado a ar ou resfriamento misto.
· Tipos de instalação: corrigido, móvel, montado em trenós ou tipo de cabine.
· Modos de acionamento: acionada por motor ou diesel-motor.
Área de aplicação
A tecnologia de armazenamento de energia de hidrogênio converte energia elétrica em gás de hidrogênio através de um compressor para armazenamento e depois a converte em energia elétrica para uso. O compressor precisa atender aos requisitos de alta pressão, alta eficiência e segurança e é aplicado em usinas de armazenamento de energia em larga escala e sistemas distribuídos. Na produção de semicondutor e fibra óptica, os compressores de hidrogênio fornecem gás hidrogênio de alta pureza para garantir a estabilidade do processo e a qualidade do produto.
Destaque vantagens
 |  |  |  |
| Tem alta eficiência, forte confiabilidade e alto grau de automação; | Peças menos vulneráveis, baixa vibração, baixo ruído e fácil operação e manutenção | O equipamento principal e auxiliar do compressor está instalado no trenó, funcionando sem problemas e confiáveis. A instalação geral do trenó é conveniente para o transporte e instalação do compressor | Todos os componentes da máquina são cuidadosamente projetados |
Certificados de patentes
 | Uma manga protetora do fio da haste do pistão ZL 2017 2 1907021.7 | | Um dispositivo de suporte anel de pistão ZL 2018 2 0294776.2 | |
| Um pistão de alcance ZL 2017 2 190177.0 para compressores equilibrados simétricos | | Integrated Long Short Double Compartment Zl 2018 2 0294762.0 |
Descrição da máquina inteira

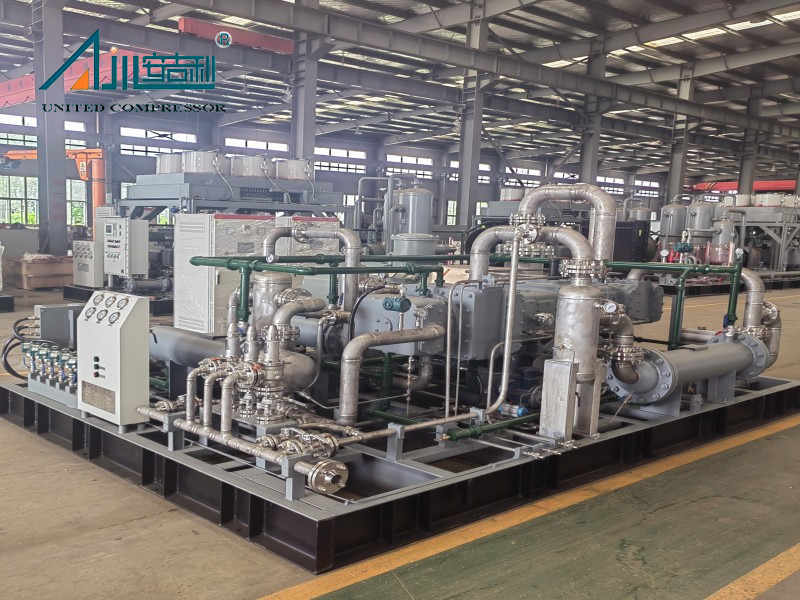

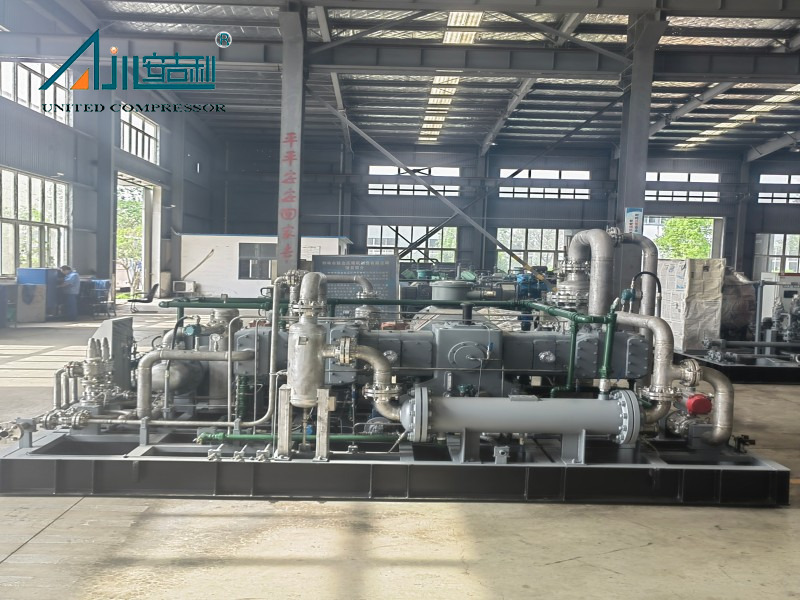

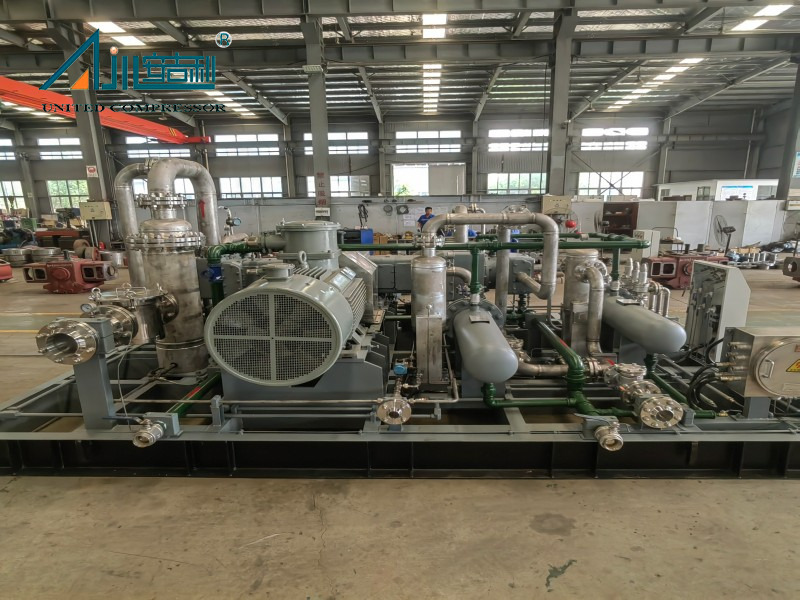

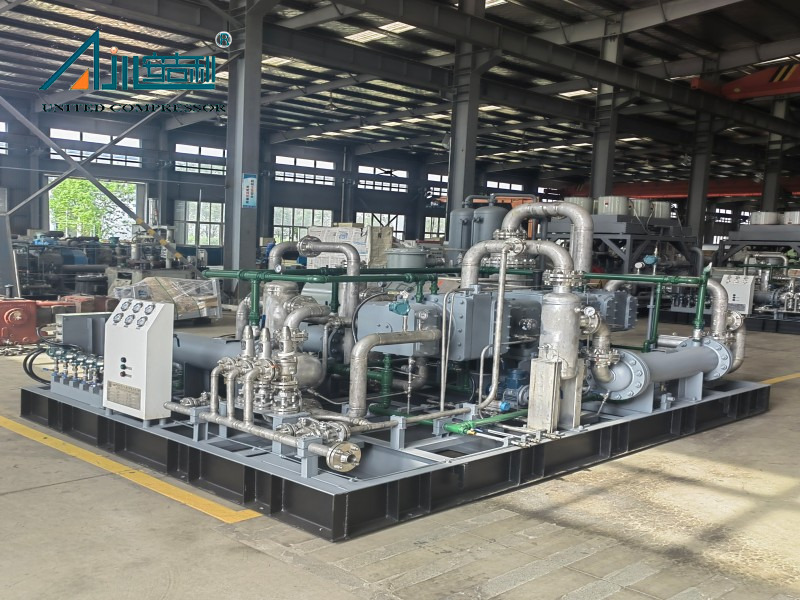

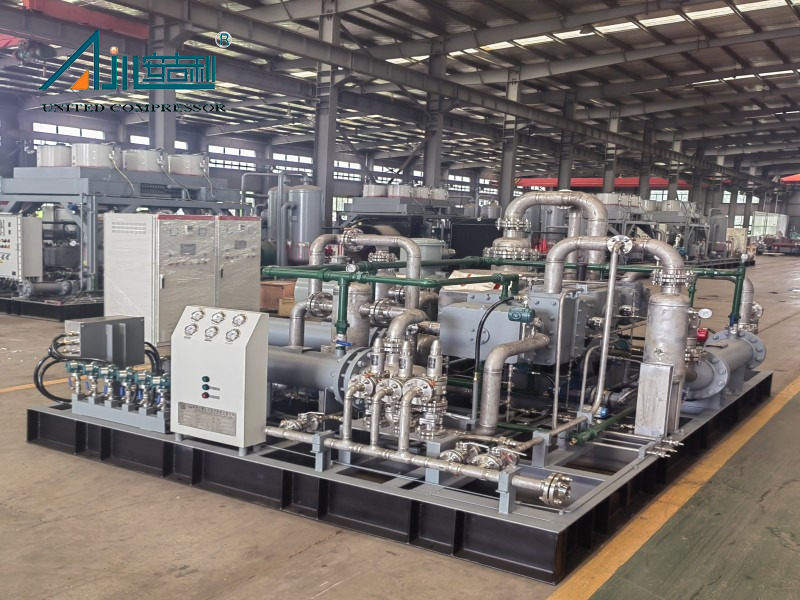

O compressor adota o tipo D (tipo de equilíbrio simétrico), lubrificação sem óleo, resfriado por água, tipo de pistão alternativo, compressão de 3 filas de 3 linhas e toda a unidade é fornecida de maneira modular.
O cárter do compressor é feito de ferro fundido cinza e possui quatro orifícios de diferentes diâmetros para instalar lâminas, rolamentos e assentos de rolamentos. A parte inferior do cárter pode armazenar óleo lubrificante para que o compressor lubrifique; A superfície superior do cárter possui uma interface para instalar uma placa de tampa de entrada de combustível (porta respiratória); Além disso, o cárter também possui interfaces sobressalentes, como porta de drenagem de óleo, porta de observação do medidor de óleo, porta de injeção de óleo do assento e porta de medição de temperatura do óleo. A porta de drenagem de óleo do cárter foi conectada à parte externa do compartimento e está equipada com uma válvula de esfera manual para descarga de óleo do cárter.
O corpo médio do compressor é uma estrutura dupla do corpo médio, garantindo que o espaço do corpo médio seja maior que um golpe, impedindo que o óleo do compressor entre no cilindro a partir do cárter, garantindo assim que o óleo do compressor não contamine o meio. O material do cilindro do compressor é de ferro fundido cinza/aço forjado e adota um projeto de lubrificação sem óleo, que não requer lubrificação por óleo. O material da cabeça do cilindro é de ferro fundido cinza/aço forjado e as válvulas de ar são dispostas axialmente na cabeça do cilindro.
 |  |
O compressor nesta imagem é um produto não padrão. O produto fornece soluções independentes adaptadas aos requisitos de uso específicos dos clientes (taxa de fluxo/pureza/pressão, ambiente de uso, objetivo principal e requisitos específicos do cliente), do design à personalização do produto.
Forma estrutural: D-Type/M-Type/S-Type/W-Type/V-Type/Z-Type
Método de resfriamento: resfriamento de água/resfriamento de ar/resfriamento misto
Formulário de instalação: fixo/móvel/pry montado/tipo de cabine
Modo de acionamento: acionador de motor/motor a diesel Iniciar
Transporte: mar/ar/terra
Embalagem:
 |  |  |
| Cabine de metal | Caixa de madeira | Cabine à prova de som |
Parâmetro técnico
| Não. | Modelo | Médio | Taxa de fluxo (NM3/H) | Pressão de escape (mpa.g) | Energia motora (KW) | Método de resfriamento | Dimensões gerais (mm) | Pesos (kg) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Hidrogênio | 800 | 12 | 160 | Refrigerado a água | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | Hidrogênio | 600 | 1.2 | 90 | Refrigerado a água | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Hidrogênio | 1270 | 0.65 | 132 | Refrigerado a água | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Hidrogênio | 1500 | 3.0 | 75 | Refrigerado a água | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0,03-16 | Hidrogênio | 515 | 1.6 | 90 | Refrigerado a água | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | Hidrogênio | 4500 | 2. 1 ～ 2,9 | 185 | Refrigerado a água | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48 /（15 ～ 23）-（21 ~ 29） | Hidrogênio | 2642 ～ 4500 | 2. 1 ～ 2,9 | 55 | Refrigerado a água | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Hidrogênio | 500 | 20 | 75 | Refrigerado a água | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Hidrogênio | 150 | 2.2 | 11 | Refrigerado a água | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | Hidrogênio | 300 | 2.0 | 22 | Refrigerado a água | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Hidrogênio | 212 | 15 | 55 | Refrigerado a água | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Hidrogênio | 4200 | 4.0 | 355 | Refrigerado a água | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-25.2/（1,5 ～ 1,7) -10 | Hidrogênio | 3300 | 1.0 | 315 | Refrigerado a água | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Hidrogênio | 0 ~ 560 | 3.0 | 30 | Resfriamento misto | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | Hidrogênio | 400 | 15 | 45 | Resfriamento misto | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-143,7/17-25 | Hidrogênio | 820 | 2.5 | 30 | Resfriamento misto | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Hidrogênio | 750 | 0.7 | 110 | Resfriamento misto | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5,7 ）6.5 | Hidrogênio | 2000 | 0.65 | 55 | Resfriamento misto | 3500 × 3000 × 2300 | 6000 | |
Caso do projeto
 |  |  |

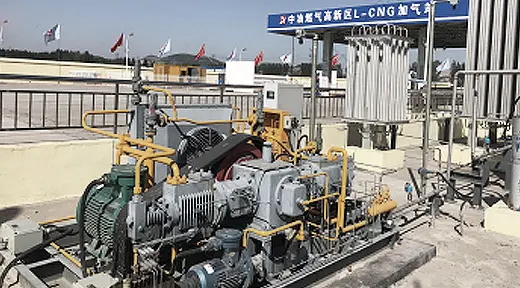

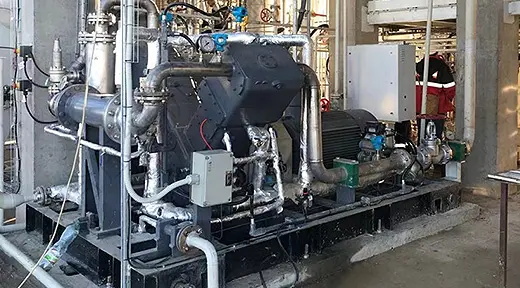

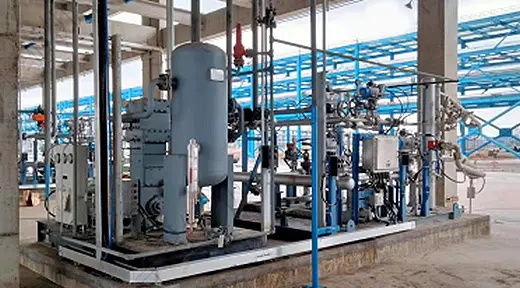

| Lanzhou Companhia petroquímica 240000 Tonsyear Restauração da capacidade de produção de etileno - Adicionando Butadieno e 1 -Buteno Desenvolvimento do Projeto | Projeto Ucrânia | Zaozhuang CNG Compressor Projeto da Chengdu Shenliang Technology Co., Ltd. |
O cárter e o cilindro são feitos de ferro fundido cinza/aço forjado, garantindo durabilidade e resistência à alta pressão. O sistema de lubrificação sem óleo usa materiais que evitam a contaminação por hidrogênio.
Sim, o DW6.74 (3.3) /0.7 (5-12) -12 O compressor de hidrogênio atende aos padrões globais de segurança e desempenho. É apoiado por múltiplas patentes, incluindo uma manga protetora de rosca da haste do pistão (ZL 2017 2 1907021.7) e um dispositivo de suporte do anel de pistão (ZL 2018 2 0294776.2).
Absolutamente. Oferecemos opções de transporte flexíveis via mar, ar ou terra, com opções de embalagem, incluindo cabines de metal, caixas de madeira e cabines à prova de som para garantir uma entrega segura.
O sistema de lubrificação sem óleo elimina o risco de mistura de petróleo com hidrogênio, crítico para aplicações que requerem alta pureza (por exemplo, semicondutores). Também reduz as necessidades de manutenção, evitando o desgaste relacionado ao óleo.
O Bengbu United Compressor fornece um serviço abrangente pós-venda, incluindo orientação de instalação, treinamento de manutenção e fornecimento de peças de reposição. Nossa equipe é acessível via WhatsApp (+86 18955218331), email (bblhcompressor@gmail.com) ou telefone (+86-552-4190082) para obter assistência imediata.
Projetado para desempenho, confiabilidade e versatilidade, o DW6.74 (3.3)/0.7 (5-12) -12 O compressor de hidrogênio é a escolha ideal para as indústrias que exigem soluções de compressão de hidrogênio de primeira linha. Confie na experiência do Bengbu United Compressor para alimentar suas operações com eficiência e precisão.
